Makishinko GE4H200W减速感应电机结构

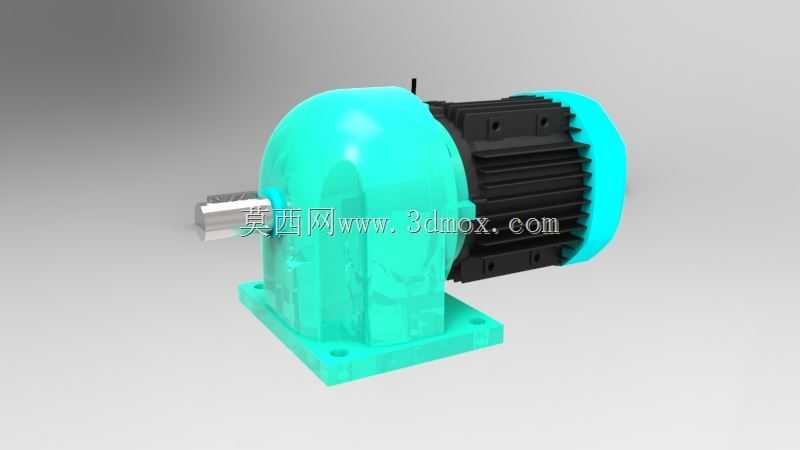

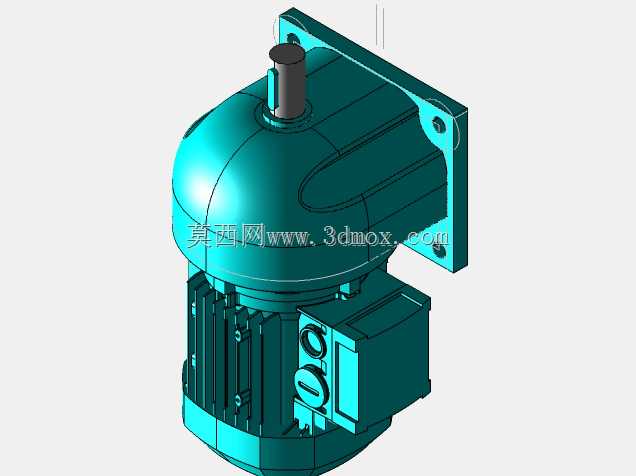

　　这款集成减速结构的感应电机，在轻工输送、小型自动化产线、包装辅机驱动场景中有着极高的适配性，区别于普通直出轴感应电机，其将齿轮减速级与电机本体做了一体化集成设计，省去了用户额外选配减速器、做同轴度校准的工序，对于设备集成商来说能大幅缩短装配调试周期。从结构布局来看，电机本体采用了轴向散热筋设计，散热筋沿机壳圆周方向均匀排布，筋条高度与厚度经过匹配，能在连续额定负载运行时，将绕组温升控制在绝缘等级允许的范围内，避免因过热导致的绝缘老化加速问题。前端的减速舱采用了一体式铸造成型的壳体，底部自带方形安装法兰底座，底座上预留了四个贯通安装孔，孔位的位置度公差控制在0.1mm以内，能保证设备安装时的定位精度，

　　避免运行过程中因安装偏差产生的附加振动。输出轴采用了单键连接结构，轴伸长度与直径匹配200W功率等级的额定输出扭矩，键槽的尺寸符合通用传动件的配合标准，可直接适配同步带轮、链轮、联轴器等常用传动零件，无需额外做轴头改制。设计过程中，首先对传动链做了载荷匹配计算，200W功率输入下，减速级的齿轮采用斜齿圆柱齿轮结构，相比直齿齿轮传动重合度更高，运行时的啮合冲击更小，噪音水平能控制在工业场景允许的范围内，齿轮的支撑轴承选用了深沟球轴承，能同时承受径向载荷与少量轴向载荷，匹配减速电机输出端可能存在的不对中受力情况。接线部位设置在电机机壳顶部，采用了凸起的接线盒结构，接线盒的密封结构能阻挡车间内的粉尘、少量飞溅液体侵入，

　　满足一般工业环境的防护要求。减速舱与电机本体的连接采用了止口定位方式，止口的配合公差选用H7/js6，既能保证装配时的同轴度，又能方便后期维护时的拆装，连接螺栓沿接合面圆周均匀分布，预紧力经过计算，能承受额定负载下的反扭矩，不会出现接合面松动的问题。从安装边界来看，整机的轴向总长度控制在适配小型设备安装空间的范围内，最大外径处为电机散热筋的外圆尺寸，底部安装底座的平面度经过精加工处理，安装时只需将底座贴合设备安装板面，穿入固定螺栓即可完成定位，不需要额外调整电机与减速器的同轴度。输出轴的中心高是选型时的核心安装参数，这个尺寸与底座安装孔的孔距共同决定了该电机能适配的设备安装位，在做三维布局时，需要预留出接线盒的操作空间，

　　以及后端风罩的散热通风空间，避免周边结构件遮挡通风路径导致散热效率下降。在实际应用中，这款电机常被用在辊道输送机的单辊驱动、小型包装机械的送膜机构驱动、自动化专机的工件移位机构驱动等场景，其一体化的结构相比分体式的电机加减速器组合，占用的安装空间更小，传动链的转动惯量更低，启停响应速度更快，适合频繁正反转的工况。设计时还考虑了润滑维护的需求，减速舱的壳体上预留了注油孔与放油孔，注油孔的位置在减速舱上部，放油孔在底部最低处，方便后期更换润滑脂时操作，不需要拆解整个减速壳体。电机的后端盖与风罩做了一体化的防护设计，风罩采用了镂空结构，既能保证冷却风的流通，又能防止异物触碰内部的散热风轮，避免运行时的安全隐患。输出轴的轴端做了倒角处理，方便装配传动件时的导入，轴表面的硬度经过调质处理，能承受传动件装配时的敲击以及运行时的接触应力，不会出现轴头压溃、磨损的问题。在做三维建模时，所有的配合面都做了公差标注的参考，安装孔的位置、轴伸的尺寸、止口的配合尺寸都严格按照实物测绘的参数构建，能直接用于设备的整体装配干涉检查，提前排查安装时可能出现的空间冲突问题，减少实物装配时的整改工作量。
