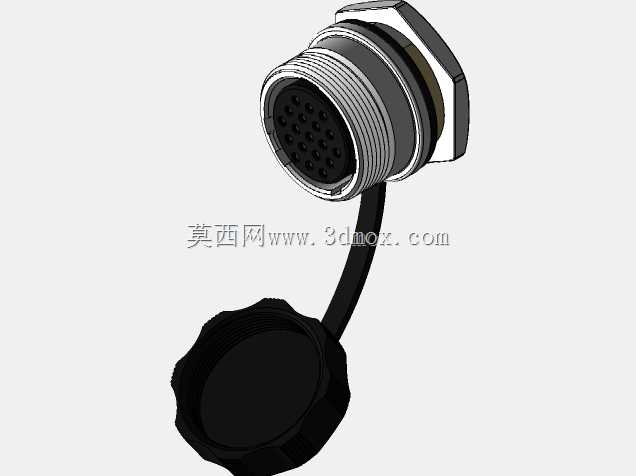

伟普WS24K19ZM十九芯圆形连接器结构

　　这款19芯圆形连接器，在工业现场的信号传输场景里出镜率很高，不管是户外检测设备的舱体走线、机床操作面板的信号汇总，还是移动工程机械的分舱接线，这类带尾部防护盖的螺纹锁紧连接器，都能适配多尘、有轻度溅水的安装环境。很多做设备布线的工程师选这类件的时候，最先关注的就是安装边界和插芯排布，毕竟舱壁开孔的尺寸一旦定了，后期换件的改造成本很高。从结构上看，这款连接器采用前端外螺纹锁紧的对接方式，对接端的插芯呈规则阵列排布，19个接触件均匀分布在绝缘基座内，能同时传输多路低压控制信号，也可兼容小功率的供电回路，单芯载流能力可以满足常规工业传感信号、开关量信号的传输需求，不会出现多芯之间的信号串扰问题。尾部自带的连体橡胶防护盖，

　　是很多户外设备选型时特意关注的细节，当连接器处于非对接状态时，防护盖可以直接扣合在插合端，避免现场的金属切屑、粉尘、水汽直接进入插芯内部，省去了额外配置防尘帽的麻烦，也不会出现防护盖遗失的问题，这点在移动作业的工程设备上尤其实用，毕竟现场作业时零散小零件很容易掉落丢失。安装法兰采用六角切边的结构，不是整圆形的法兰盘，在舱壁开孔安装时，不需要额外做防转结构，只要在安装位预留对应尺寸的六角卡槽，或者用配套的螺母从背面锁紧，就能避免连接器在对接拧动时跟转，安装效率比圆形法兰的款式高不少。插合端的金属外壳做了滚花处理？不对，是外壳的对接段有多层防滑的螺纹退刀槽结构，操作人员戴劳保手套拧动锁紧螺母时，也能有足够的摩擦力，

　　不会出现打滑拧不紧的情况。内部的绝缘基座采用耐温的工程塑料材质，能适配-40℃到85℃的工作环境，不管是北方冬季的户外设备，还是车间内临近发热源的安装位，都不会出现绝缘件变形、接触件移位的问题。从建模的细节来看，这款模型还原了连接器的所有安装关键尺寸：法兰的最大外径、穿舱开孔的适配直径、插合后的总长度、尾部出线端的适配线缆直径，还有防护盖与本体的连接软带结构，都做了1:1的还原，结构工程师在做整机布线设计时，可以直接把这个模型调入装配体，不用再反复核对样本尺寸调整安装位，也能提前模拟线缆弯折的空间，避免出现安装后线缆弯折半径不足、长期使用出现线芯断裂的问题。很多刚做结构设计的工程师容易忽略连接器的尾部出线空间，

　　这款模型把尾部的线缆衔接段、防护盖的扣合行程都做了准确还原，在做舱体布局时，可以直接校验对接操作的空间是否足够，会不会被周边的结构件挡住拧动锁紧螺母的操作位置，也能提前确认防护盖翻开后的固定位置，不会出现盖体和周边管线干涉的情况。在实际应用里，这类19芯的连接器常用来连接设备的操作手柄、分布式IO模块、多通道传感器组，相比多组小芯数连接器并联的方案，单只多芯连接器的安装开孔更少，舱体的密封处理更简单，整体的防护可靠性也更高，只需要在法兰和舱壁之间加装对应厚度的密封橡胶圈，就能达到IP67级别的防护能力，完全满足户外设备的防雨、防尘要求。接触件采用插孔式的母端结构，对接时的导向锥面做了圆弧过渡，现场盲插对接时也能顺利导入，不会出现插针顶弯的问题，接触件的尾部采用压接式接线，不需要焊接，现场布线时只需要用对应规格的压接钳就能完成接线，后期维护更换芯件也很方便。外壳的金属材质采用锌合金镀镍处理，表面硬度高，抗磕碰能力强，在车间装配、现场维护时不小心被工具碰到，也不会出现外壳开裂、镀层脱落的问题，长期使用也不会出现锈蚀卡滞的情况，后期维护拆解时很容易拧开。
