多通路集成式三脚电气连接插座结构

项目分类:通用五金配件 发布时间:2021-11-27 ID:408369
  • 多通路集成式三脚电气连接插座结构
  • 多通路集成式三脚电气连接插座结构
  • 多通路集成式三脚电气连接插座结构
  • 多通路集成式三脚电气连接插座结构
  • 多通路集成式三脚电气连接插座结构

  在低压电气布线、小型机电设备内部接线、实验室测试台电路接驳场景中,这类多通路集成的三脚连接插座是很常见的接驳部件,区别于民用墙面插座的单一取电功能,它的核心作用是在有限的安装空间内完成多组线路的同步对接,减少零散接线端子的排布数量,降低线路错接的概率。从实际使用的角度看,这类插座常被用在小型模块化机电设备的分线部位,比如台式测试仪器的外接扩展接口、小型自动化设备的信号与供电集成接驳端,还有部分定制化电气柜的内部跨线连接位,它不需要额外的接线排辅助,单一部件就能完成三路独立通路的对接,在设备装配环节能减少接线工时,也能降低后期运维时的线路排查难度。

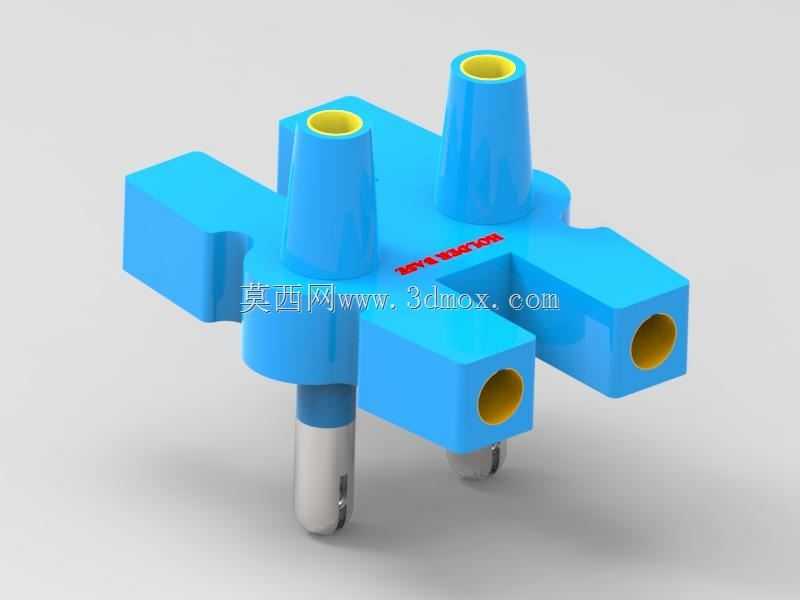

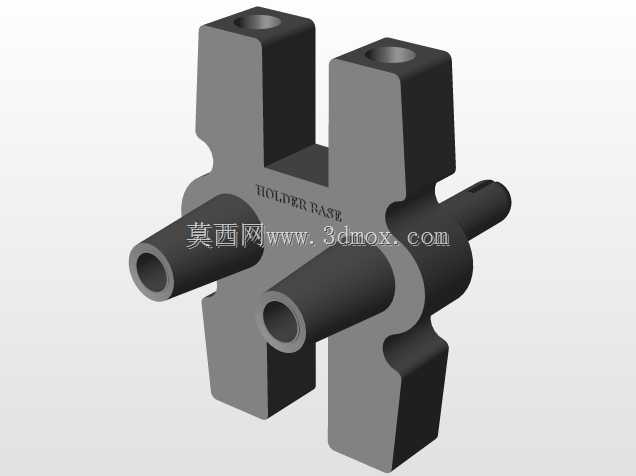

  从结构设计逻辑来看,这个部件采用了对称式的十字型基体布局,三个向上凸起的锥状接插端口和两个横向延伸的柱状接插端口做了差异化的内径设计,不同端口对应不同线径的接驳需求,锥状端口的内壁做了阶梯式限位结构,插脚插入后能通过锥面的导向自动对中,避免插脚偏斜导致的接触不良,端口边缘做了圆角过渡,没有尖锐的棱角,在装配操作时不会划伤操作人员的手套或是导线绝缘层。基体下方伸出的金属插脚是整个部件的安装定位与主通路连接结构,插脚根部做了加粗的限位台,插入安装面板的预留孔后,限位台会贴合面板表面,控制整个插座的插入深度,避免安装过度导致基体内部的导电接触片移位。插脚的侧面开有弹性卡槽,插入配套的固定座后能通过卡槽实现卡接固定,不需要额外的螺丝锁紧,在小空间内装配时效率更高,同时这种卡接结构也能承受一定的轴向拉拽力,避免日常插拔时插座从安装位脱落。

  安装边界方面,这类插座的基体最大外轮廓尺寸适配常规的电气面板开孔规格,横向两个端口的中心距符合低压接插件的通用安全间距要求,相邻端口之间的绝缘基体厚度满足500V以下低压场景的绝缘耐压要求,不会出现相邻通路的爬电现象。基体采用的绝缘材质有足够的结构强度,日常插拔时不会因为受力出现端口开裂,同时材质的耐温范围覆盖常规工业场景的-20℃到80℃工作区间,在设备内部的临近发热元件位置使用时,不会因为温度升高出现材质软化变形。设计时特意将不同功能的端口做了外形区分,锥状端口和柱状端口的外形差异明显,操作人员在盲插状态下也能通过触感区分对应线路,不会出现插错端口的问题,每个端口的内孔深度做了统一设计,插脚插入后能完全容纳在端口内部,不会出现导电部位外露的情况,满足低压电气部件的安全防护要求。

  从实际建模的细节来看,这个结构的所有加强筋都做在了基体的内侧,外表面保持平整光滑,没有多余的凸起结构,在注塑生产时能简化模具的抽芯结构,降低生产加工的难度,同时平整的外表面也方便后期在基体表面印刷端口标识,标注每个通路的功能定义。金属插脚和绝缘基体的连接部位做了密封台阶,能避免日常使用时的灰尘、水汽从插脚装配缝隙进入基体内部,降低接触片氧化的速度,延长部件的使用寿命。在设备运维过程中,这种集成式插座可以实现整组线路的快速插拔,不需要逐根拆线接线,在设备模块更换时能大幅缩短停机时间,尤其是在需要频繁更换测试模块的实验场景中,这种结构的优势非常明显,不需要专业的电工操作,普通运维人员就能完成线路的对接与断开,同时还能保证接线的一致性,避免人工逐根接线时出现的线路接反、虚接问题。
