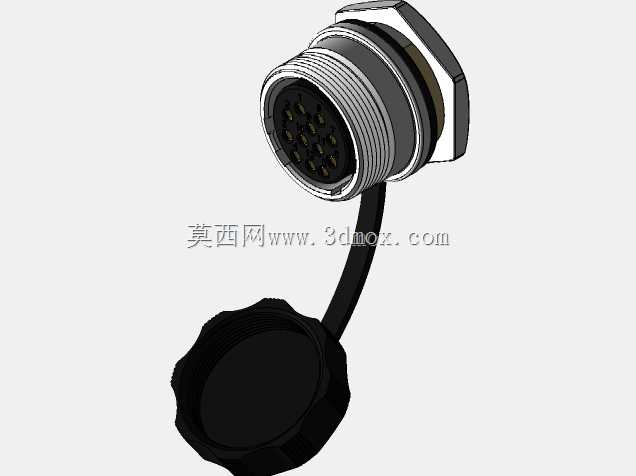

伟普WS24K12ZM十二芯圆形航空连接器

　　这款十二芯圆形连接器在工业现场的信号传输场景中适配性极强，常见于机床操作面板与主控柜的信号交互、户外检测设备的传感线路对接、移动工程机械的电控回路连接这类需要频繁插拔同时兼顾防护性能的工位。不同于普通板载接插件，这类带尾部防护盖的螺纹锁紧连接器，在插合完成后可以抵御现场的切削液飞溅、粉尘侵入，配套的柔性连接带可以避免防护盖在插拔操作后出现遗失问题，日常维护时无需额外寻找防护配件。

　　从结构设计逻辑来看，主体外壳采用六角法兰安装结构，安装时可以通过扳手直接卡紧六角位施加锁紧扭矩，不会出现外壳跟转导致内部接线扭曲的问题，法兰与安装面板之间预留了密封胶圈的放置槽位，安装时配合对应厚度的橡胶密封圈，可以实现面板安装位置的IP67级防护效果。插合端采用多线螺纹锁紧结构，对接时仅需旋转不到一圈即可实现锁紧到位，相比普通粗牙螺纹连接器，对接操作效率更高，同时螺纹配合位置设计了防松阻尼结构，在设备存在持续振动的工况下不会出现松脱退扣的问题。

　　内部接触件采用12芯均匀圆周排布方式，每根插针的接触区域都做了镀金处理，既可以传输低压直流控制信号，也可以承载小功率的交流供电回路，不同芯位之间的绝缘间隔满足1500V耐压要求，相邻芯位不会出现爬电击穿问题。尾部的线缆密封结构采用锥面压紧式设计，适配外径在8mm到12mm之间的多芯屏蔽线缆，压紧时橡胶密封圈会均匀包裹线缆外护套，既可以固定线缆避免拉扯导致接线松脱，也可以实现尾部的密封防护。

　　安装边界方面，法兰最大外径为30mm，面板开孔尺寸为24mm，安装时需要在面板背后预留至少40mm的深度空间用于容纳尾部接线与线缆弯曲半径，插合对接时公头端需要预留至少25mm的轴向操作空间用于完成插合与锁紧动作。配套的防护盖在连接器未插合状态下，可以通过自身内螺纹旋接在插座端，完全覆盖内部插针区域，避免现场的金属碎屑、灰尘落在插针表面导致接触不良，防护盖与插座之间的柔性连接带采用耐油橡胶材质，长期接触矿物油、切削液也不会出现脆化断裂问题。

　　在实际选型适配过程中，这类连接器的接触件载流量为每芯5A，12芯同时满载时需要考虑整体温升，建议持续工作总电流不超过40A，避免内部绝缘件过热老化。建模时所有配合尺寸都按照实际安装公差做了预留，螺纹配合间隙、密封圈压缩量、插针对接对中偏差都符合实际生产装配要求，直接导出工程图就可以用于安装面板的开孔定位、线缆长度的预留核算，也可以直接导入设备整体装配体中做干涉检查，验证连接器安装位置与周边结构件是否存在操作空间不足的问题。
