伟普WS24K10ZM十针圆形航空连接器

　　这款十针圆形连接器在工业现场的应用覆盖面极广，从户外施工设备的信号传输链路，到车间内固定式机电设备的控制回路接线，再到检测仪器的外接信号端口，都能见到同规格产品的身影。它的核心作用是实现多回路电信号的稳定连通与断开，相比普通接线端子，这类带锁紧结构的连接器能在有振动、粉尘、少量溅水的工况下保持连接可靠性，避免线路松脱导致的设备停机或者信号误传。

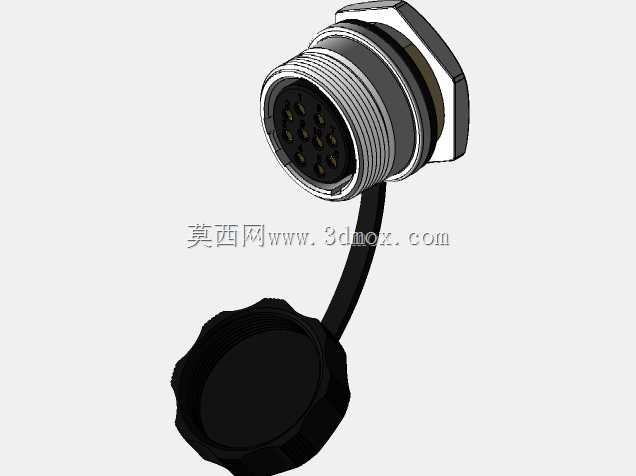

　　从结构设计来看，这款连接器采用了法兰盘安装形式，安装端的外螺纹配合锁紧螺母，可以直接固定在设备壳体的开孔上，安装边界清晰，法兰盘的六角结构能在锁紧螺母时提供受力支点，不需要额外在壳体上做复杂的定位结构，适配大部分设备面板的常规安装开孔尺寸。插合端的多圈螺纹结构，在插头插座对接后可以通过旋转锁紧，配合内部的密封结构，能达到基础的防护等级，适配户外或者工业车间的复杂环境。尾部附带的防尘盖通过柔性连接带与本体相连，在插头未插合时可以盖住插孔端，避免粉尘、金属碎屑进入插孔内部造成接触不良，这个细节设计在实际现场使用中实用性很强，很多现场施工人员不会特意单独存放防尘盖，连体式的设计能有效避免防尘盖丢失。

　　内部的十针接触件采用均匀排布的方式，针脚间距符合行业通用规范，焊接或者压接接线时不会出现相邻针脚距离过近导致的短路风险，每个针脚的载流量匹配常规工业控制信号的传输需求，既可以传输低压开关量信号，也能满足小功率控制回路的电流传输要求。建模过程中，对插合面的配合公差做了贴合实际生产的设定，螺纹部分的牙型、螺距都按照对应规格的行业标准绘制，法兰盘的安装孔位、厚度尺寸都参考了实物的安装尺寸，能直接用于设备装配的干涉检查，不需要设计人员再重新核对安装边界。

　　在设备选型阶段，这类连接器的尺寸参数直接决定了设备面板的开孔大小、内部走线的预留空间，模型还原了尾部的接线空间，设计人员可以直接在装配体中模拟接线后的弯折半径，避免出现连接器安装后尾部线缆弯折过度导致的线芯断裂问题。插合端的锁紧行程也在模型中做了准确还原，能模拟插头插合旋转锁紧的全过程，检查周边结构是否会对锁紧操作造成干涉，比如设备面板上如果有凸起的结构，距离连接器安装位过近的话，会导致手无法拧动锁紧环，这类问题在三维装配阶段就能通过模型提前排查，减少后期样机整改的工作量。

　　不同于普通民用接插件，这类工业连接器的外壳采用金属材质，具备一定的抗冲击能力，在现场出现轻微磕碰的时候不会损坏内部的插针结构，建模时对外壳的壁厚、加强结构都做了还原，能准确体现产品的实际外形轮廓，用于设备的外观渲染、装配指导文件制作都能达到足够的精度。连接带的柔性特征在模型中也做了体现，能模拟防尘盖翻开、盖合的不同状态，完整展示产品不同使用状态下的外形，方便设计人员在做设备操作说明时直观展示连接器的使用方式。
