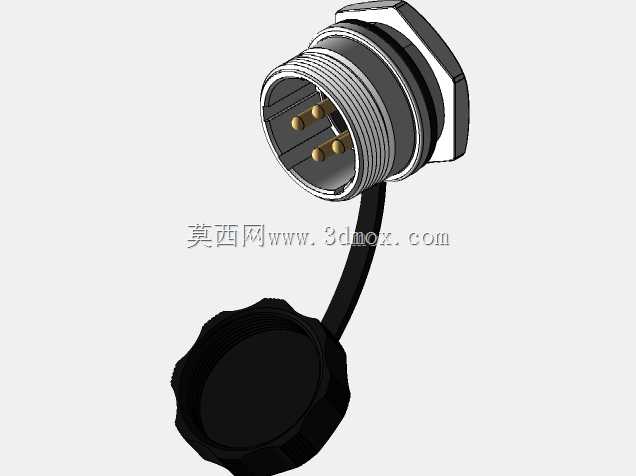

伟普WS24J4ZM四针圆形航空连接器结构

　　这款四针圆形连接器是工业电气连接场景里的常用接插部件，在户外工控设备、小型机电装置、通讯基站配套单元、检测仪器的信号与小功率供电回路中都有广泛适配空间，主要承担回路的快速通断、可拆卸式连接功能，相比硬接线的端子排，它能实现设备端的快速插拔检修，同时自带的防护结构可以在非插接状态下避免接口进灰、溅水，适配多数非极端恶劣的工业现场环境。从结构设计来看，这款连接器采用后装法兰式固定结构，安装端带外螺纹与六角锁紧法兰，安装时可以从设备面板外侧穿入安装孔，通过配套螺母从面板背侧锁紧固定，不需要在面板上做复杂的沉台加工，对安装面板的厚度适配范围较宽，常规1-5mm厚度的金属、非金属设备面板都能可靠固定。插针端采用4芯等圆周排布设计，

　　插针为铜基镀镍材质，接触电阻低，能承载常规小功率信号与低压供电的传输需求，插针根部做了绝缘基座隔离，相邻插针之间的爬电距离满足低压电气的绝缘要求，不会出现相邻引脚打火、短路的问题。连接器的插接配合面做了多道环形密封槽，配套对接插头旋紧后可以挤压槽内的密封圈，实现插接状态下的防尘防溅效果，接口采用螺纹旋紧的锁紧方式，相比卡扣式连接抗振动性能更好，在设备有小幅持续振动的工况下不会出现松脱断连的问题。自带的防尘盖通过软质连接带与连接器本体相连，不会出现防尘盖遗失的问题，非插接状态下将防尘盖旋在接口端，就能完全遮盖插针与配合螺纹，避免车间内的金属碎屑、灰尘落入接口，也能防止日常清洁时的水渍溅入插针部位造成氧化锈蚀。从建模细节来看，

　　整个模型还原了实物的所有装配关系，法兰盘的六角对边尺寸、接口外螺纹的公称直径与螺距、插针的伸出长度与排布直径、防尘盖的防滑纹路都做了1:1的还原，结构工程师在做设备面板开孔设计时，可以直接调取模型核对安装边界，不需要反复核对二维样本的尺寸参数，能有效避免开孔位置偏移、安装空间预留不足的问题。在实际选型应用中，这类四针连接器常用来连接设备的开关量信号回路、小型传感器的供电与信号传输回路，也可用于小功率直流供电回路的连接，相比多芯大尺寸的航空插头，它的整体外径更小，在设备面板空间紧张的小型设备上布置更灵活，安装后突出面板的高度较低，不会因为突出尺寸过大造成设备运输、安装过程中的磕碰损坏。设计时还考虑了现场接线的操作空间，

　　连接器尾部的接线腔预留了足够的导线焊接空间，接线完成后可以通过尾部的锁紧套固定线缆，避免线缆拉扯造成接线端松脱，线缆入口处的密封胶圈可以适配不同外径的护套线，保证接线后的尾部防护性能。整个连接器的金属部件都做了镀镍防锈处理，在常规湿度的工业环境下长期使用不会出现锈蚀卡滞的问题，绝缘基座采用耐温工程塑料材质，在-20℃到80℃的工作温度区间内都能保持足够的结构强度与绝缘性能，不会因为温度变化出现开裂、绝缘性能下降的问题。在三维建模过程中，这类连接器的建模重点在于配合尺寸的精准还原，尤其是插接配合的螺纹尺寸、法兰安装孔的中心距、插针的相对位置，这些尺寸直接影响后续实际装配的适配性，如果建模时尺寸出现偏差，很可能导致实际加工后面板无法安装、对接插头无法旋合的问题，这款模型的所有配合尺寸都对照实物样本做了校核，能直接用于设备的整体装配干涉检查，也可以用来生成工程图的安装开孔示意，减少结构设计阶段的重复建模工作量。
