工业设备用L型板式连接固定支座结构

　　在各类工业自动化生产线、非标工装夹具以及中小型机械设备的机架搭建环节，不同功能模块之间的刚性衔接一直是结构设计中需要重点考量的部分，这类板式连接构件正是为解决垂直安装面与水平安装面的过渡固定需求而设计的。从实际使用场景来看，这类构件常被用在气动元件安装支架、传感器固定座、小型动力单元与设备机架的衔接位置，替代传统的角钢焊接结构，无需现场做焊接后的打磨、防锈处理，安装精度更易控制，后期维护拆解也更方便。

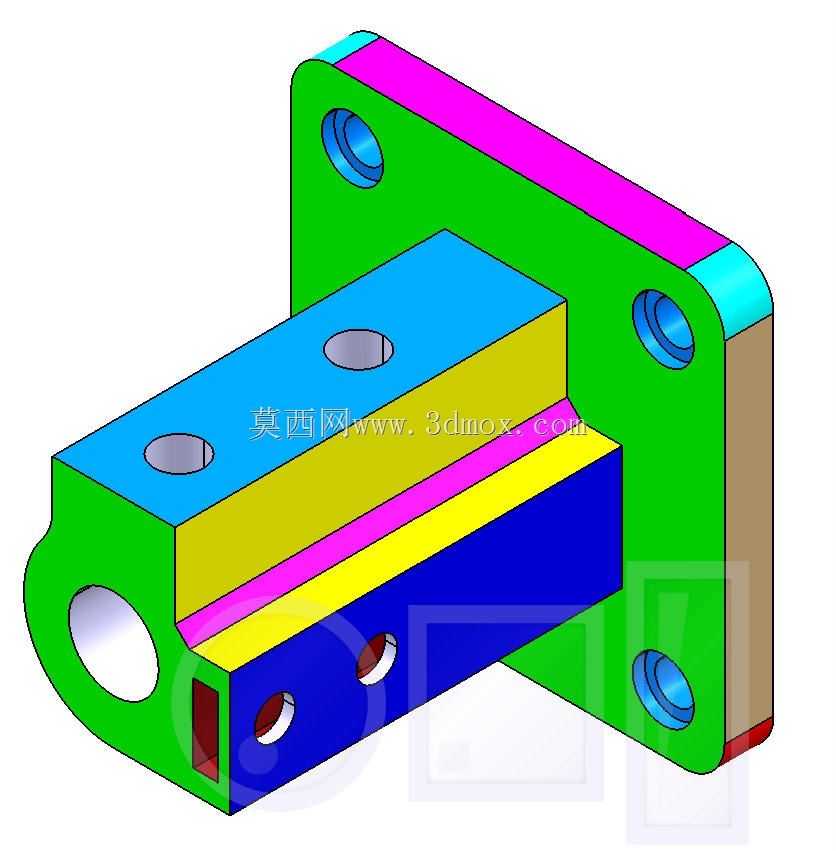

　　从结构功能上看，该构件采用L型折弯式的主体构型，垂直安装面设置了三个带沉台的通孔，用于穿过螺栓将整个连接件固定在设备的立式安装基准面上，沉台结构可以让螺栓头完全埋入构件内部，不会突出安装面干涉后续搭载的其他部件；水平方向延伸出的矩形安装段，顶面设置了两个同轴的定位通孔，用于固定需要水平搭载的功能部件，侧面额外设置的三个横向通孔，则可以用来安装侧向的定位销或者辅助固定螺栓，应对有侧向载荷的使用场景，构件左端的圆弧过渡段上设置的大尺寸通孔，可用于穿设管线或者作为铰接点使用，满足多场景的安装需求。

　　设计过程中，首先要确定的是两个安装面的垂直精度，整个构件的折弯圆角做了圆滑过渡处理，避免应力集中在转角位置，在承受交变载荷的工况下能有效降低断裂风险。不同安装孔的位置公差需要控制在±0.02mm范围内，保证安装后搭载的部件不会出现位置偏移，所有孔位的边缘都做了0.2mm的倒角处理，既可以去除加工毛刺，也能在安装螺栓时起到导向作用，避免螺纹刮伤。主体壁厚根据常规使用场景下的载荷计算设定，保证在承受500N以内的静载荷时不会出现形变，垂直安装面与水平安装面的背面都做了平面度处理，安装时可以和基准面完全贴合，不会出现间隙导致固定后松动。

　　从安装边界来看，该构件的垂直安装面宽度适配常规的40系列铝型材安装尺寸，三个安装孔的孔距和铝型材的中心槽距完全匹配，可以直接搭配T型螺栓固定在铝型材机架上，不需要额外打孔；水平延伸段的长度可以覆盖大部分小型气动滑台、光电传感器支架的安装尺寸，不需要额外加装转接板。安装时需要先将垂直面的螺栓预紧，调整好水平段的水平度之后再按照对角线顺序拧紧螺栓，避免安装应力导致构件出现形变，如果使用在有振动的设备上，可以在安装面之间添加0.5mm厚的橡胶减震垫，降低振动传递到搭载部件上的幅度。

　　在实际选型使用时，需要注意根据实际承载的部件重量选择对应材质的版本，常规工况下使用6061铝合金加工的版本即可满足需求，重量轻且防锈能力强，在有腐蚀环境或者重载场景下，可以更换为304不锈钢材质的版本。构件上的不同孔位可以根据实际安装需求灵活使用，不需要全部孔位都安装螺栓，在仅需要固定小型部件时，只安装两个对角的螺栓即可满足固定需求，多余的孔位还可以用来穿设设备的气管、线缆，让设备布线更加整齐。
