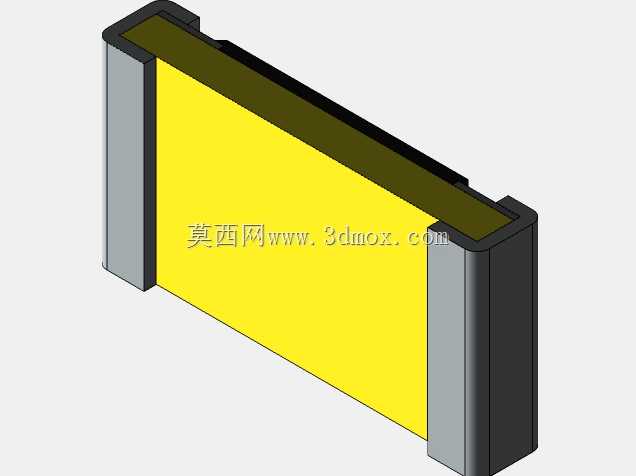

国巨RC1206封装贴片电阻三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，1206封装的贴片电阻是应用频次极高的被动元件，这类元件的三维模型精度直接影响到PCB装配仿真、结构干涉检查的最终效果，很多刚入行的结构工程师在做板级结构配合时，往往忽略贴片元件的实际高度公差，导致后续SMT回流焊后元件与外壳、散热片产生硬干涉，返工调整壳体模具的成本往往是前期建模校验成本的数十倍。这款RC1206封装的贴片电阻，主体采用氧化铝陶瓷作为基底材质，正面覆盖高阻合金膜层，外层通过环氧树脂包封实现绝缘与机械防护，两端的三层电极结构是设计时需要重点关注的部分：最内层是与陶瓷基底结合的银钯电极层，中间是镀镍阻挡层，最外层是镀锡层，

　　用于SMT工艺中与焊盘形成可靠的合金焊点，建模时特意还原了电极端的微小倒角，避免仿真时出现尖锐棱边导致的应力集中误判。从实际安装边界来看，这款电阻的标称长度为3.2mm，标称宽度为1.6mm，本体最大高度为0.65mm，两端电极的可焊区域长度各为0.4mm，在做PCB焊盘设计匹配时，焊盘宽度通常设置为1.8mm，长度设置为1.2mm，焊盘间距保持2.0mm，既可以保证焊接时的锡量充足，又能避免相邻元件的焊盘连锡风险。很多工程师在做整机结构布局时，容易忽略电阻本体与周边走线、结构件的安全距离，按照行业通用的安规与装配要求，电阻本体与相邻高度超过1mm的直立元件之间需要保留至少0.8mm的间隙，

　　与金属壳体之间的绝缘间隙在低压直流电路中不小于0.3mm，在交流220V以上的电路中则需要保留至少2mm的爬电距离。这款模型在构建时，严格按照国巨官方公开的RC1206系列电阻的外形公差做了参数化处理，陶瓷基底的边缘圆角、包封层的溢出高度、电极端的镀层厚度都做了1:1还原，在做SMT产线的吸嘴取件仿真时，模型顶部的平面度公差控制在0.02mm以内，完全匹配高速贴片机的吸嘴吸附定位要求，不会出现仿真时吸嘴与元件表面不贴合的误报。在实际的电路功能中，这类厚膜贴片电阻主要承担限流、分压、阻抗匹配、负载等作用，1206封装的电阻额定功率通常为0.25W，工作温度范围覆盖-55℃到155℃，在做电源类产品的布局时，需要注意电阻的功率降额，

　　通常在环境温度超过70℃时，电阻的实际承载功率需要按照每升高10℃降额10%来计算，模型中特意标注了电阻的最高发热区域位于正面阻膜层的中心位置，在做热仿真时可以直接将热源参数绑定到对应区域，不需要额外拆分模型网格。很多三维建模人员在绘制这类贴片元件时，往往会把两端的电极做成与陶瓷本体齐平的结构，实际上量产的贴片电阻在包封工序后，环氧树脂层会在电极边缘形成0.05mm左右的溢胶台阶，这个微小的结构在做焊盘锡膏量仿真时会直接影响锡膏的爬升高度，如果忽略这个结构，仿真得到的焊点强度会比实际情况偏高15%左右，容易导致后续可靠性测试时出现焊点虚焊、开裂的问题。另外，这款电阻的两端电极存在微小的共面度公差，模型中按照量产产品的最大0.1mm共面度公差做了结构还原，在做PCB焊盘的共面性检查时，可以直接调用模型进行装配干涉校验，提前识别出因为焊盘高度差、元件共面度不足导致的焊接虚焊风险。在通信设备的高频电路应用中，1206封装电阻的寄生电感约为0.8nH，寄生电容约为0.05pF，虽然这些参数属于电气性能范畴，但在做高频板的结构屏蔽设计时，电阻的安装方向会影响到周边的电磁场分布，模型中保留了阻膜层的标识区域位置，方便工程师在装配时核对电阻的标识方向，避免反向贴装导致的调试误差。
