东芝TB6600步进驱动芯片HZIP25封装结构

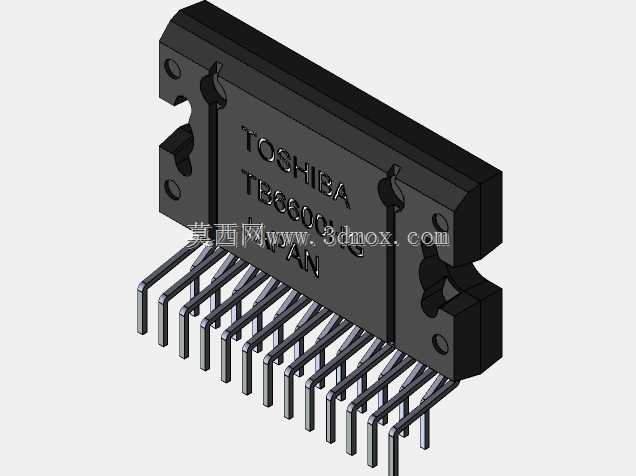

　　在数控设备、小型自动化运动控制单元的硬件电路设计环节，功率驱动类芯片的封装结构选型直接决定了PCB布局的散热冗余、生产环节的可制造性以及长期运行的可靠性边界，这款HZIP25-100f封装的东芝TB6600系列步进驱动芯片，是两相步进电机驱动场景中应用极广的功率器件，其封装结构的三维还原能为硬件结构工程师、PCB Layout工程师提供精准的空间占位参考。从实际应用场景来看，这类封装的驱动芯片常被布置在运动控制板卡的功率区，紧邻步进电机接线端子排布，因为芯片工作时会持续输出较大的驱动电流，自身发热明显，封装自带的两侧固定耳就是为了在安装时可以通过螺丝直接锁附在PCB板上，同时预留出贴装散热片的平整接触面，

　　避免长期高温运行导致的驱动电流输出降额、芯片过温保护触发等问题。从设计思路上拆解这款封装的结构，首先是主体的塑封基体，采用黑色耐高温环氧塑封料一体成型，基体表面预留了清晰的激光刻印区域，用于标注芯片型号、品牌、产地等溯源信息，方便生产环节的目视核对以及后期维修时的器件识别。两侧的固定安装位做了内凹的定位缺口，除了螺丝固定的通孔之外，缺口结构还能在波峰焊或者回流焊过程中给塑封体提供一定的热胀冷缩形变余量，避免温度循环过程中塑封体应力拉扯引脚导致的虚焊问题。引脚部分采用25脚 staggered 直插排布，也就是常见的ZIP弯脚结构，引脚从塑封体引出后先做水平折弯再垂直向下，这种排布方式一方面可以在有限的塑封体宽度内容纳更多引脚，

　　拉大相邻引脚之间的间距，降低高压大电流场景下的引脚爬电风险，另一方面垂直向下的引脚长度统一，在插件焊接时能够保证每个引脚的透锡一致性，减少手工补焊的工作量。实际选型做结构干涉检查时需要注意，这款封装的引脚伸出长度、折弯角度都有严格的尺寸边界，引脚末端到塑封体背部的距离决定了PCB上功率区到板边的最小安全距离，而塑封体顶部的平面度公差直接影响后期加装散热片时的接触热阻，如果散热片和塑封体顶部存在间隙，需要填充导热硅胶片来填补空隙，否则散热效率会下降40%以上。在小型雕刻机、桌面级3D打印机、小型自动化送料机构的控制板设计中，这款封装的芯片往往是板上高度最高的元器件之一，做整机结构布局时需要提前核算芯片顶部到设备外壳内壁的安全间隙，

　　避免外壳装配时压碰芯片表面或者散热片，导致塑封体开裂、引脚受力变形。另外封装两侧的固定耳除了锁螺丝固定之外，部分高振动应用场景下还会在固定耳和PCB之间增加绝缘减震垫圈，吸收设备运行时的持续振动，避免长期振动导致的引脚疲劳断裂。从三维建模的还原细节来看，这款模型精准还原了每一根引脚的折弯弧度、塑封体表面的刻印凹槽、固定耳上的安装孔倒角以及塑封体边缘的脱模斜度，这些细节在做PCB装配仿真、整机结构干涉检查时都是不能忽略的要素——如果建模时简化了引脚的折弯弧度，就会导致仿真时引脚和PCB焊盘的对位出现偏差，误导Layout工程师的焊盘排布；如果忽略了塑封体的脱模斜度，做结构干涉检查时就会误判芯片和周边电容、接线端子的间隙，导致实际打样组装时出现元器件碰件的问题。在做散热设计核算时，还可以基于这个三维模型提取塑封体的散热表面积，结合芯片的最大耗散功率参数，核算自然对流条件下的芯片温升，判断是否需要额外加装散热片或者散热风扇，避免后期样机测试时出现过温停机的问题。对于批量生产的场景，这个精准的封装模型还可以用于自动插件机的编程调试，提前模拟插件头的取件、插件动作路径，避免插件时引脚弯折、塑封体被吸嘴压伤等生产不良问题。
