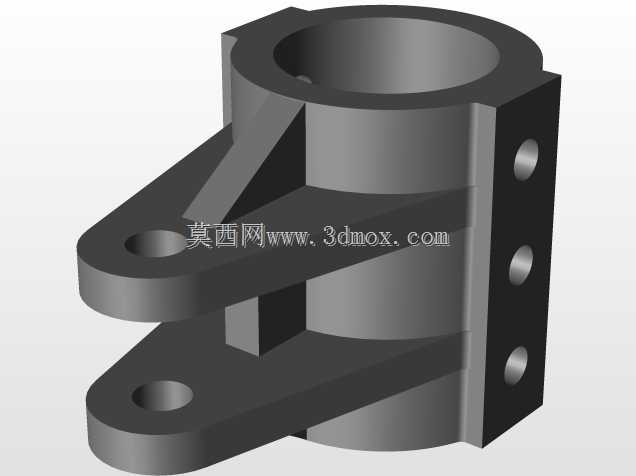

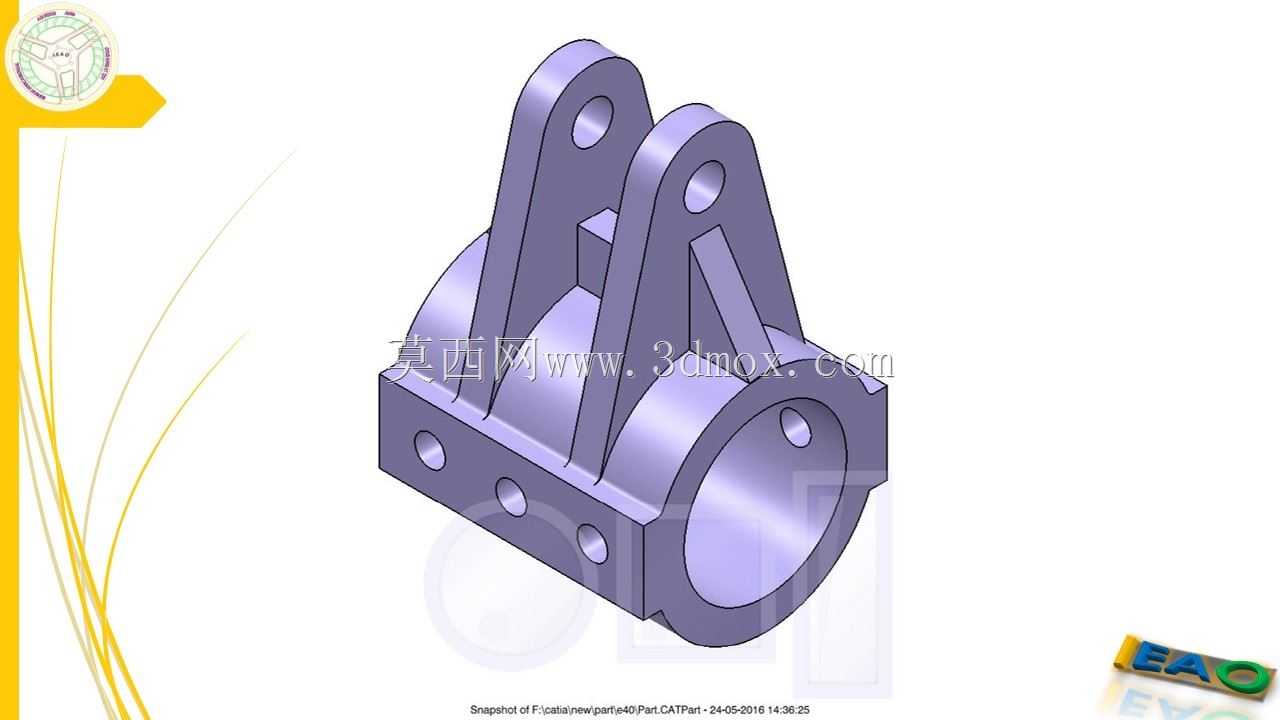

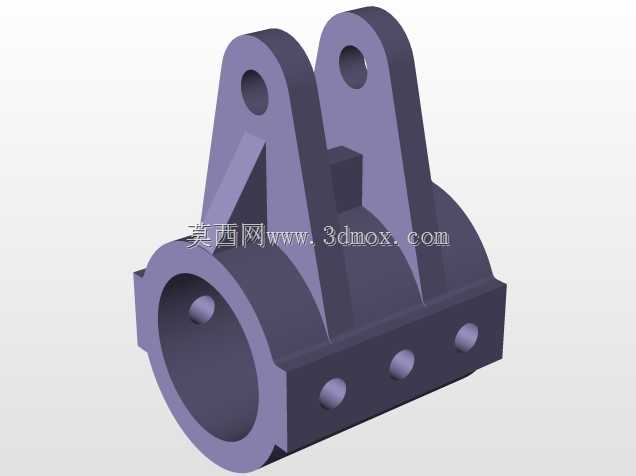

双耳铰接式筒形机械连接支座结构

　　这类带双耳铰接结构的筒形支座，常应用在重载工程机械的铰接点位、液压执行元件的端部连接位置，或是工业设备中需要实现小幅摆动传动的支撑环节，核心作用是承担径向与轴向的复合载荷，同时为相邻构件提供可绕固定轴小幅转动的铰接自由度，避免刚性连接在设备运行振动、构件形变过程中产生的应力集中问题。从结构设计逻辑来看，主体采用筒形基体作为核心承力载体，筒体内孔可适配销轴、衬套或是传动轴类零件，内孔的加工精度直接决定了铰接副的转动顺畅度与磨损寿命，设计时通常会根据承载需求预留衬套安装的公差余量，基体侧壁均匀分布的安装孔用于将整个支座固定在设备的机架或是安装基面之上，孔位的排布角度与间距经过载荷校核，确保螺栓锁紧后受力均匀，不会出现局部应力过载的情况。

　　上部延伸出的双耳板结构是实现铰接功能的核心，两个平行布置的耳板上开有同轴的铰接孔，耳板之间的间隙尺寸需要匹配对接构件的连接端厚度，间隙过小会导致装配时出现卡滞，间隙过大则会在受载时产生额外的冲击载荷，耳板与筒形基体之间增设的三角加强筋，是为了弥补耳板根部的抗弯强度短板，在承受侧向拉力或是倾覆力矩时，加强筋能够将载荷顺畅传递到筒形基体的大承力面上，避免耳板根部出现断裂失效。在实际安装边界的考量上，这类支座的安装基面需要与筒体内孔的轴线保持严格的垂直度公差，否则铰接销轴装入后会出现别劲现象，加速铰接副的磨损；双耳板的铰接孔轴线需要与筒体内孔轴线保持设计要求的位置度，通常是平行或是呈固定夹角，具体角度根据设备的传动轨迹确定，

　　一旦位置度超差，会导致相邻传动构件出现运动卡滞、附加载荷增大的问题。从功能特性层面来说，这种结构的支座相比单耳铰接座拥有更好的抗倾覆性能，双点支撑的形式让铰接副的受力更均衡，能够承受更大的径向载荷与交变载荷，适合在工程机械、矿山设备、重型输送设备这类工况恶劣、载荷波动大的场景中使用。设计过程中需要重点校核几个关键位置的强度：一是耳板铰接孔的孔壁挤压强度，二是耳板根部的抗弯截面强度，三是筒形基体安装孔位置的抗拉强度，四是加强筋与基体连接位置的焊接或是铸造结合强度，根据不同的加工工艺，若采用铸造工艺生产，还需要在各壁面交接位置设置合理的铸造圆角，避免应力集中同时满足铸造工艺的脱模要求；若采用焊接结构，则需要明确焊缝的高度与焊接要求，

　　对焊后应力集中位置做去应力处理。外形尺寸的设定上，筒形基体的外径尺寸根据内孔适配的轴径大小、承载需求确定，壁厚需要满足径向承载的强度要求，双耳板的伸出长度根据铰接构件的摆动行程确定，要保证构件在最大摆动角度下不会与筒形基体或是安装基面产生运动干涉，安装孔的孔径根据所选连接螺栓的规格确定，孔边到基体边缘的距离要满足螺栓安装的扳手空间要求，同时不能因为孔距边缘过近导致基体边缘出现开裂问题。在实际设备运行过程中，这类支座的铰接孔位置通常会配置润滑注油通道，方便定期加注润滑脂降低铰接副的磨损，部分重载场景下还会在铰接孔内压装铜合金衬套或是自润滑衬套，进一步提升铰接副的使用寿命，减少后期维护的频次。
