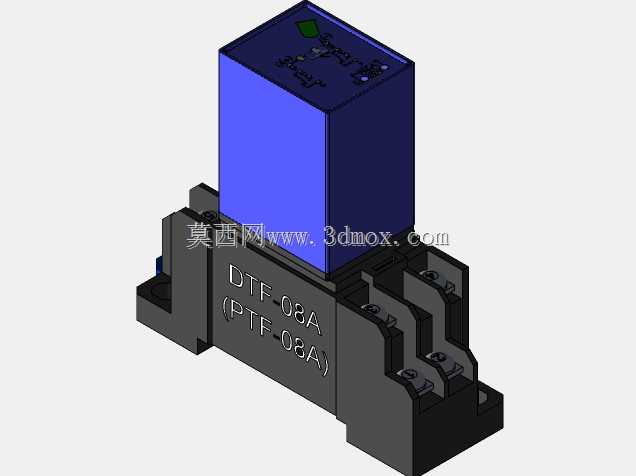

欧姆龙LY2N-J继电器配套DTF-08A插座结构

　　在低压工控回路的搭建场景里，这类配套插座是和小型中间继电器绑定使用的核心辅件，多数人做电气柜布线、设备控制回路改造时都会接触到，它的核心作用是替代继电器引脚直接接线的模式，把继电器的插拔动作和线路固定端做物理隔离，后期更换继电器的时候不用反复拆接导线，能大幅缩减现场维护的停机时间，也能避免多次拆线接线导致的导线压接松动、线芯断裂这类常见故障。从实际使用的工况来看，这个插座适配的是8脚规格的小型中间继电器，对应两开两闭的触点输出形式，日常在自动化生产线的信号中继、小功率负载通断控制、PLC输出点位的扩容回路里应用极广，不管是做标准电柜的厂内预装，还是老旧设备的电气改造，这类底座都是选型清单里的常备件。

　　做这个结构的三维建模时，首先要卡准的是继电器和插座的配合边界，插座上部的卡槽轮廓必须和继电器底部的凸起定位筋完全匹配，插拔时的导向斜度要做合理设置，既要保证继电器插装到位后不会因为设备运行的振动出现松脱，又不能让插拔阻力过大导致现场更换时费力，甚至掰裂插座本体。引脚的位置度是建模时的核心公差控制点，8个导电接片的中心距必须和继电器底部插针的间距完全对应，每个接片的夹持槽要做适度的弹性变形空间设计，保证插针插入后接触电阻足够小，不会因为长期带电运行出现发热氧化的问题。

　　安装边界的设计上，这个插座采用的是标准导轨安装结构，背部的卡扣适配行业通用的35mmDIN导轨，卡扣的弹性臂厚度要做反复校核，卡入导轨时能顺畅下压，卡入后能牢牢挂住导轨边缘，不会因为柜内布线的拉扯出现移位。同时插座两端预留了螺丝固定孔位，在振动幅度较大的设备工况下，比如冲压设备、工程机械的配套电柜里，可以额外用螺丝把插座锁死在安装板上，双重固定避免松脱。接线端的结构采用的是螺丝压接式设计，每个接线位的导线容纳空间要匹配0.5-2.5平方毫米的多股铜芯线，压接螺丝的行程要足够，既能压紧带冷压端子的导线，也能直接压接剥好的线芯，不会出现压接不牢或者螺丝滑牙的问题。

　　外形尺寸的把控上，插座本体的宽度要和配套继电器的宽度保持一致，多组继电器并排安装时不会出现干涉，相邻插座的接线端子之间要预留足够的操作空间，方便用螺丝刀拧紧压线螺丝，不会因为间距太小导致螺丝刀碰及相邻端子引发短路。插座表面的型号标识做了凹陷式的字符设计，长期使用不会因为摩擦、积灰导致标识模糊，方便现场维护时快速核对配件型号。上部的继电器本体采用半透明的蓝色上盖设计，内部可以带动作指示灯，继电器线圈得电时指示灯点亮，现场排查故障时不用万用表测量就能直观判断继电器的工作状态，大幅提升故障排查的效率。

　　从结构设计的合理性来看，插座的绝缘本体采用阻燃工程塑料材质，建模时要保证各带电部件之间的爬电距离、电气间隙满足低压电气的安全规范，不同电位的导电接片之间的绝缘壁厚要足够，即使在潮湿、多粉尘的工业现场，也不会出现绝缘击穿、相间短路的问题。接片的材质采用镀锡铜件，导电性能优异同时抗氧化能力强，长期使用不会因为锈蚀导致接触不良。整个结构的建模完全还原实物的装配关系，不管是做电柜的三维布局布线，还是做配件的选型校核，都能直接调用，能提前排查安装时的干涉问题，避免实际装配时出现插座和线槽、其他元器件碰擦的情况，提升电柜设计的装配效率。
