WEG RTW-RE系列延时继电器三维结构

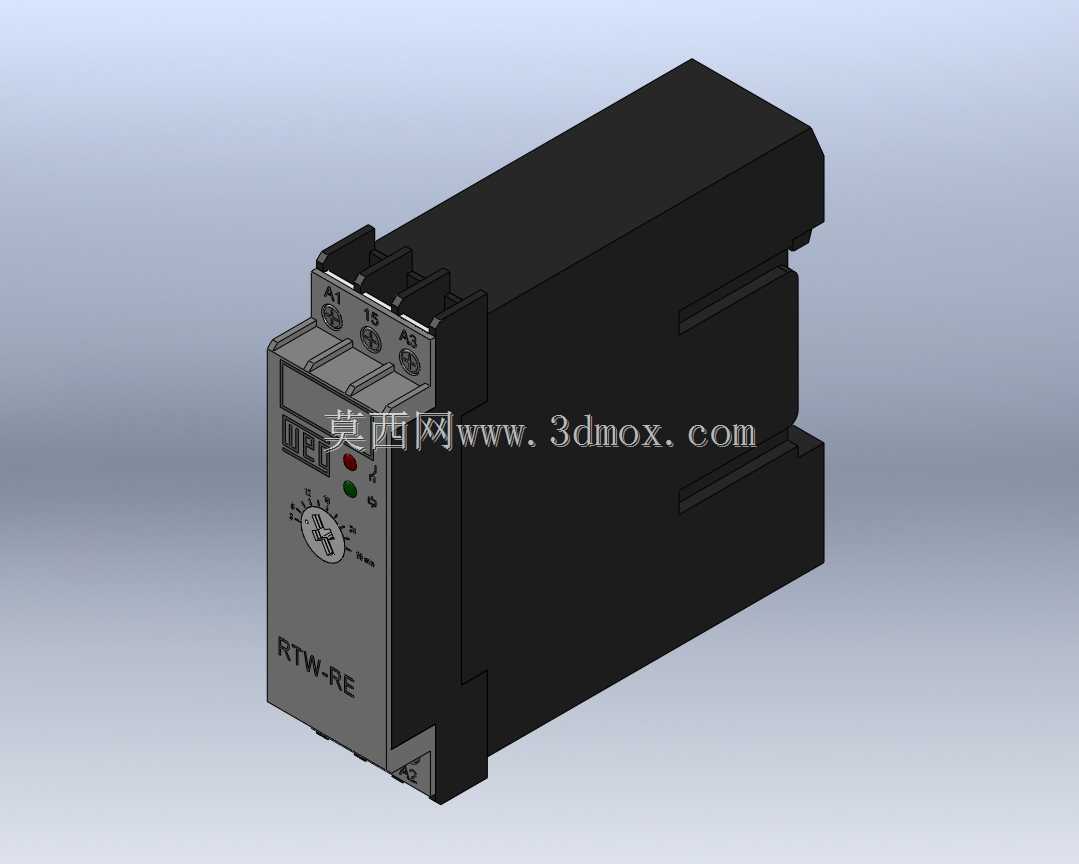

　　在工业低压控制回路的设计选型与三维布局工作中，时间类继电器是实现时序逻辑控制的核心元件之一，这款WEG品牌RTW-RE系列的电子式延时继电器，主要面向电机启动延时、回路动作时序匹配、设备启停间隔控制这类常见工控场景，在风机、水泵、输送线、小型自动化专机的电气柜内都有大量应用。从三维结构呈现的细节来看，这款产品采用标准导轨式安装的壳体设计，整体为长方体塑壳结构，主体外壳采用阻燃黑色工程塑料材质，前端操作面板为浅灰色阻燃面板，面板上集成了延时调节旋钮、工作状态指示灯、接线端子标识，正面清晰印有型号标识与品牌标识，调节旋钮周边标注了延时刻度范围，覆盖3到30分钟的延时调节区间，能够满足绝大多数常规工业时序控制的延时需求。

　　设计这款三维模型的时候，首先要考虑的是电气柜内的安装边界匹配问题，这类继电器统一采用DIN标准35mm导轨安装结构，背部自带导轨卡扣，建模时需要精准还原卡扣的卡槽尺寸、卡扣的弹性行程空间，确保在装配仿真时能够顺利卡入标准导轨，同时要预留出接线操作的空间——前端的接线端子采用螺钉压接式结构，A1、A2为线圈供电端子，15、16为输出触点端子，建模时还原了端子的螺钉沉孔深度、接线口的进线角度，方便工程师在做柜内三维布线时，准确计算导线的弯曲半径与走线长度，避免实际装配时出现导线长度不足、端子被相邻元件遮挡无法操作的问题。从功能特性来看，这款继电器属于通电延时型电子式继电器，内置电子延时电路，相比传统气囊式时间继电器，延时精度更高，

　　重复动作误差小，不会受环境温度、气压变化的影响，输出触点为银合金触点，能够承载常规控制回路的5A额定电流，满足接触器、中间继电器线圈的驱动需求。建模过程中，对壳体的分模线、面板与主体的装配卡扣、顶部的散热槽结构都做了还原，壳体两侧的定位凸台与凹槽也完全按照实物尺寸绘制，方便在柜内布局时实现多台继电器的紧密并排安装，最大化利用电气柜的安装空间。在实际工程应用中，这类延时继电器常被用于电机的星三角启动延时切换、输送带的顺序启动控制、设备停机后的散热延时断开、安全回路的动作延时确认等场景，建模时特意还原了面板上的状态指示灯位置，红色为电源指示，绿色为延时动作到位指示，在做设备的虚拟调试时，可以通过指示灯的位置模拟设备运行的状态反馈，

　　提前验证控制逻辑的可视化效果。外形尺寸方面，这款继电器的宽度为17.5mm，是标准的单模数低压电器宽度，高度与深度完全匹配常规低压柜的元件安装空间要求，建模时严格按照实物的安装尺寸绘制，确保在做电气柜三维布局时，元件之间的安全电气间隙、操作空间都符合低压配电设计规范的要求，不会出现元件干涉、安全距离不足的问题。另外，模型还原了壳体表面的细微防滑纹理、旋钮的阻尼齿状结构，这些细节虽然不影响装配尺寸，但在做产品渲染、方案展示的时候，能够提升整体方案的真实感，让客户更直观地了解柜内元件的布局效果。对于结构工程师与电气工程师协同设计的场景来说，这款精准的三维模型可以直接导入电气柜装配体中，提前完成干涉检查、布线规划、安装孔位匹配，减少现场装配时的返工问题，尤其是在多台元件并排安装的场景下，准确的外形尺寸能够帮助工程师合理规划柜内空间，避免后期因为元件尺寸偏差导致的导轨长度不足、线槽遮挡端子等常见问题。
