导轨式安装KMI型电磁控制继电器

　　这款导轨式安装的电磁式继电器，是低压工控回路里极为常见的通断执行元件，日常在各类低压配电柜、设备控制箱、自动化产线的信号转接回路里都能见到它的身影，主要承担小电流信号放大、多路回路同步通断、弱电控制强电回路的隔离切换作用，相比直接用主令元件驱动大功率负载，这类继电器可以有效降低主令开关的触点烧蚀风险，延长操作元件的使用寿命，同时也能实现控制回路与主回路的电气隔离，提升设备运行的安全冗余。

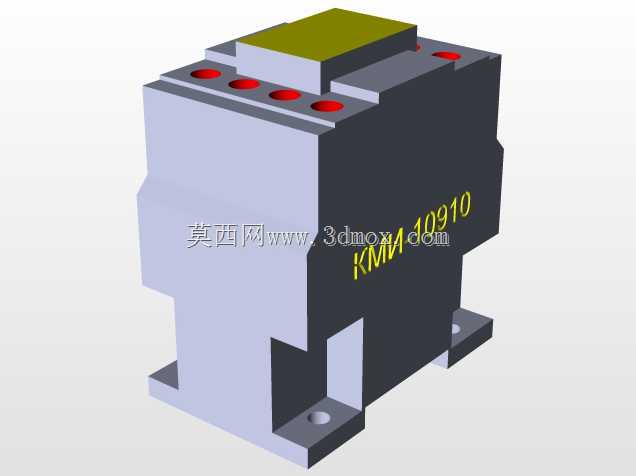

　　从结构设计来看，这款产品采用了标准DIN导轨安装的卡扣式底座，底部预留的两个安装定位凸台刚好适配行业通用的35mm标准电气安装导轨，安装时只需要将底座卡扣卡在导轨上按压到位即可完成固定，不需要额外打孔安装紧固件，在柜内布线排布时可以和断路器、接线端子等其他导轨安装元件并排排布，大幅节省柜内安装空间，也方便后期维护时的快速拆换，不需要拆解周边其他元件就能完成单体更换。外壳采用上下分模的阻燃工程塑料壳体，上半部分为浅灰色绝缘壳体，下半部分为深灰色基座，壳体拼接处做了错位止口设计，能够有效阻挡日常使用中的灰尘、飞溅的细小杂物进入壳体内部，避免内部触点积灰造成接触不良，同时壳体材料的阻燃等级满足低压电器的相关安全要求，即便内部触点出现拉弧打火，也不会引燃外壳造成火情蔓延。

　　壳体顶面的接线端子区域做了内凹设计，每个接线位都对应独立的螺丝压线结构，端子旁预留了标识刻印位置，方便施工人员接线时对应回路编号做标记，避免接线错误。顶面中部的凸起模块是继电器的动作指示区域，当线圈得电触点吸合时，该区域的指示块会弹出，直观显示继电器的工作状态，不需要额外用仪表测量就能快速判断元件是否正常动作，在设备故障排查时可以大幅提升检修效率。壳体侧面印有清晰的型号标识，方便后期备件更换时快速核对型号参数，避免错用不同线圈电压、不同触点容量的备件造成设备故障。

　　在实际选型应用中，这类继电器通常需要根据控制回路的电压等级匹配对应线圈电压的规格，触点侧则需要根据所带负载的额定电流、负载类型（阻性、感性、容性）预留足够的通断余量，比如驱动交流接触器线圈这类感性负载时，需要适当降额使用，避免触点接通瞬间的浪涌电流造成触点熔焊。设计建模时，这款模型严格按照实物的安装尺寸做了等比例还原，包括导轨卡扣的配合尺寸、接线端子的间距、壳体的整体长宽高参数都和实物保持一致，在做电气柜三维布线设计时，可以直接调用该模型完成柜内布局排布，提前核对元件之间的安装间隙、走线空间，避免实际装配时出现元件干涉、接线空间不足的问题。

　　从建模细节来看，模型还原了实物的所有外部结构特征，包括底部安装脚的固定孔位、壳体的分型线、顶面的接线端子凹槽、侧面的型号标识区域都做了精准复刻，没有做过度的简化处理，在做整机设备的三维可视化展示时，也能清晰呈现柜内元件的排布效果，方便做设备的操作维护说明制作。不同于一些简化的电气元件模型，这款模型的安装配合尺寸完全符合行业通用标准，在做虚拟装配验证时，可以直接模拟导轨安装的卡扣配合状态，验证排布方案的可行性，减少实际生产装配时的改造成本。
