带铰支安装座的立式轴承支撑构件

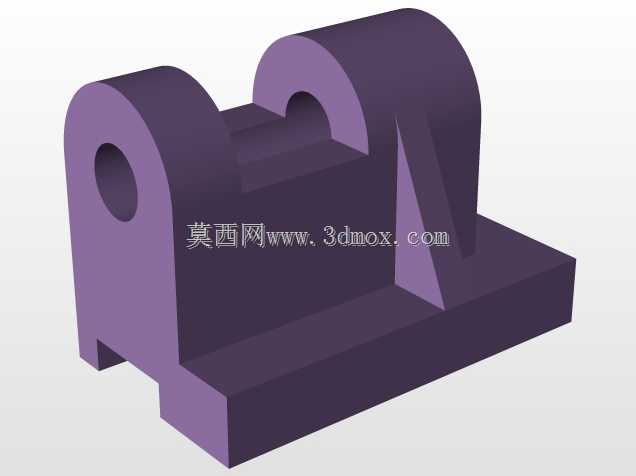

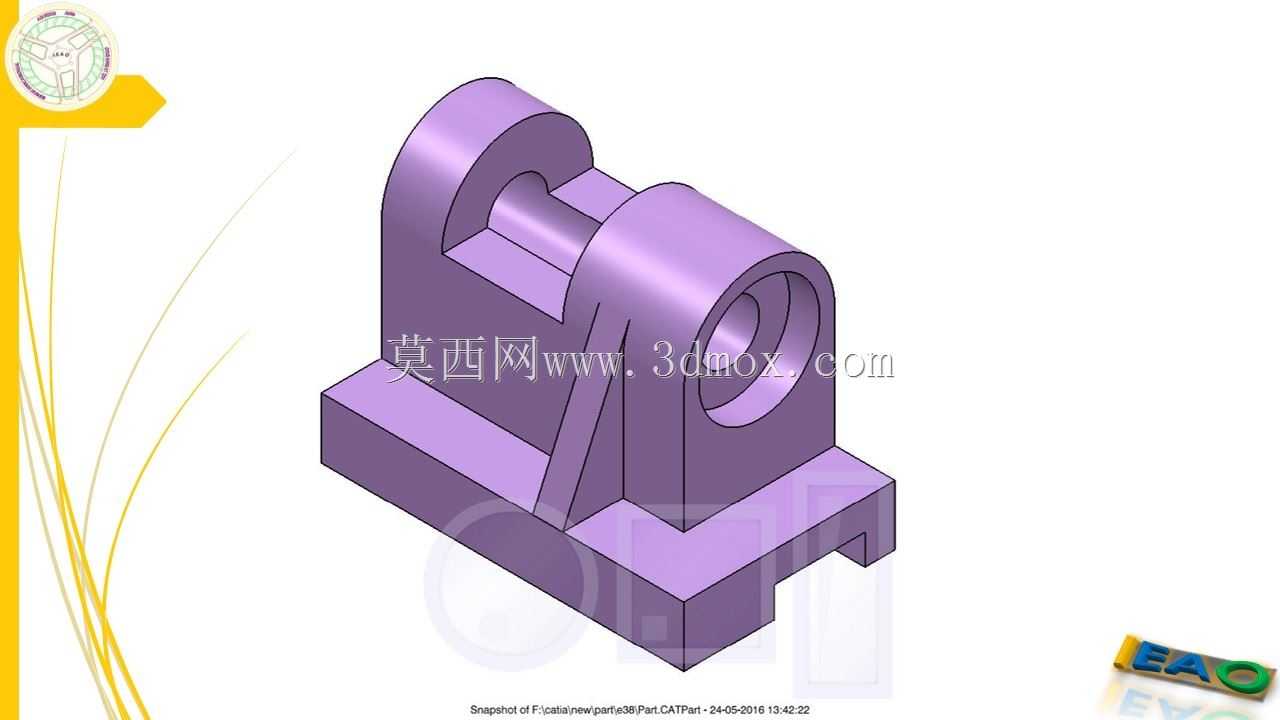

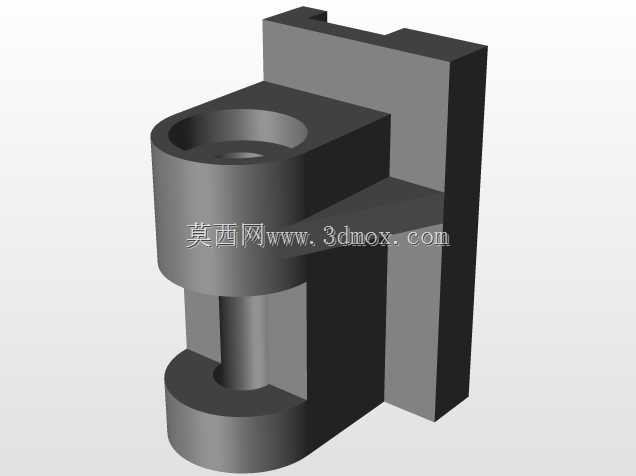

　　这类带铰支结构的立式支撑构件，常应用在中小型输送线的张紧轮支撑、轻工设备的摆臂铰接点位、小型工装夹具的翻转支撑位，也可作为非标自动化设备中从动辊轴的端部支撑结构使用，核心作用是为回转轴提供稳定的径向支撑，同时借助上部的铰耳结构实现配套构件的小角度摆动适配，抵消设备运行中产生的装配误差与运行位移补偿需求。从结构设计逻辑来看，构件底部采用带定位缺口的矩形安装底板，底板两侧预留的缺口是为了适配T型槽安装台面的快速装夹，安装时无需完全拧紧紧固件即可沿槽道调整支撑位置，调整到位后再通过螺栓锁紧，相比整块平板底座，这种带缺口的设计能减少30%左右的安装对位时间，也能降低底板与安装面的平面度加工要求，只要安装面平面度误差在0.

　　2mm以内即可保证安装稳定性。底板与上部的轴承筒之间设置了三角形加强筋，筋板厚度取轴承筒壁厚的1.2倍，从结构受力角度分析，当支撑的轴类构件承受径向载荷时，加强筋可将轴承筒受到的倾覆力矩直接传导至安装底板，避免轴承筒与底板连接位置出现应力集中，长期运行下不会出现连接焊缝或铸造圆角处的开裂问题，针对1000N以内的径向载荷，这种筋板布局可将连接位置的最大应力降低40%以上。上部的轴承安装筒为通孔设计，内孔可适配标准深沟球轴承或者无油衬套，筒身端部的内倒角是为了压装轴承时起到导向作用，避免轴承外圈压装时出现偏斜导致的卡滞问题，轴承筒的外径尺寸根据适配的轴承外圈尺寸预留了0.02-0.03mm的过盈量，满足常温工况下的轴承压装要求，

　　无需额外的轴承端盖固定即可保证轴承不会出现轴向窜动。构件后侧的铰耳结构与轴承筒为一体化设计，铰耳内孔与轴承筒内孔轴线平行，铰耳的宽度尺寸根据配套铰接销的剪切强度计算确定，当铰接销采用45号钢调质处理时，该铰耳可承受最大500N的摆动力，满足多数轻载摆动机构的使用需求。从安装边界尺寸来看，底板的长度与宽度比例约为3:2，整体安装占用的台面空间较小，适合在设备内部空间紧凑的点位布置，构件整体高度为底板宽度的1.5倍，重心落在底板安装面的中心区域，即使承受偏载也不会出现支撑失稳的问题。设计过程中需要重点关注几个公差配合要求：轴承安装孔的圆柱度公差需控制在0.01mm以内，保证轴承压装后内孔的圆度不受影响；

　　铰耳内孔与轴承安装孔的平行度公差需控制在0.02mm/100mm以内，避免铰接构件摆动时出现卡滞；底板安装面与轴承孔轴线的平行度公差需控制在0.03mm以内，保证轴安装后与安装面的位置精度符合运行要求。另外，构件的所有棱边都做了R2左右的圆角处理，既可以避免加工和装配过程中锐边划伤操作人员，也能减少铸造或加工过程中的应力集中点，提升构件的疲劳强度。在实际选型应用时，需要根据所支撑轴的转速、径向载荷大小以及摆动角度范围确认构件的材质，普通工况下采用HT200灰铸铁铸造即可满足减震和强度要求，有轻量化需求的场合可采用6061铝合金加工，重载工况下则可选用45号钢焊接后进行去应力处理，避免长期受力出现变形。这类支撑构件相比标准立式轴承座的优势在于集成了铰接点位，无需额外设计铰接支架即可实现摆动支撑功能，能减少设备的零件数量，降低装配复杂度，在很多轻载非标设备的改造和设计中应用十分广泛。
