单梁索道起重电动葫芦三维结构设计

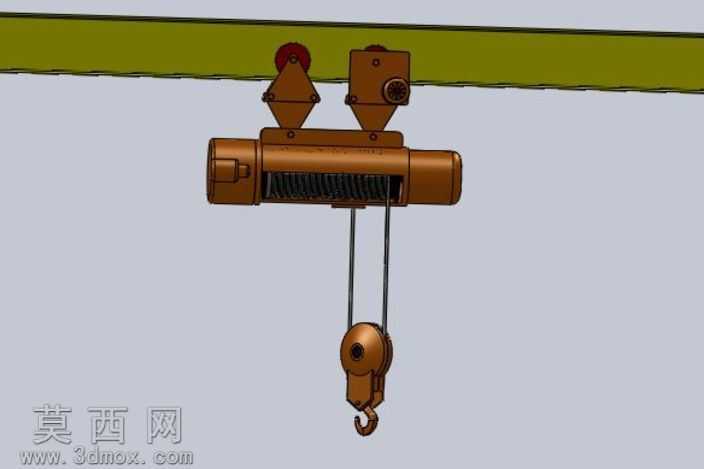

本作品为索道配套电动起重葫芦的三维结构设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，严格遵循起重机械设计规范还原各部件的真实尺寸比例与装配关系。首先从行走承载结构开始建模，针对工字钢索道轨道的适配需求，设计了两组对称布置的行走轮架，每个轮架配置贴合轨道翼缘的行走滚轮，滚轮与轮架间添加同轴心配合与限位约束，保证轮组可沿轨道顺畅滑行不发生脱轨偏移，轮架与下方的葫芦主体采用铰接连接，可适配轨道小范围的角度偏差，提升运行稳定性。葫芦主体部分采用圆筒形卷筒壳体结构，建模时还原了卷筒内部的减速传动腔、外部的钢丝绳缠绕槽，卷筒两端配置端盖与轴承位结构，准确还原电动葫芦的卷扬核心结构，卷筒侧方集成驱动电机与制动组件，电机外壳的散热筋、接线盒、制动端盖等细节均做了精细化建模，保证结构外观与真实产品一致。下方起升组件部分，建模还原了动滑轮组与吊钩总成，滑轮组的绳槽、滑轮轴、挡板结构完整，吊钩部分还原了钩体、防脱卡舌、推力轴承、吊钩横梁的完整装配结构，钢丝绳从卷筒引出后绕过动滑轮组，按照真实的穿绳倍率做了路径建模，还原起升机构的力传递路径。材质与渲染阶段，针对不同部件赋予对应材质属性：行走轮架、卷筒壳体、吊钩组件采用棕褐色金属漆材质，模拟起重设备常用的防锈涂装质感，工字钢轨道采用橄榄绿色工业漆材质，钢丝绳采用高反光的镀锌金属材质，滚轮、轴承配合面做了金属光面处理，渲染时添加柔和的环境光与定向光源，突出各部件的结构轮廓与装配层次，清晰展示内部结构与外部造型的对应关系。设计过程中重点考量了索道起重作业的工况需求，行走轮组的轮距、卷筒的容绳量、吊钩的额定起升高度均按照轻型索道起重的常规参数做匹配设计，各部件间预留合理的装配间隙与运动空间，既保证整体结构的紧凑性，也满足起升、行走动作的运动仿真需求，完整还原了索道电动葫芦从承载行走、卷扬提升到重物吊挂的全流程结构逻辑，可用于起重机械结构教学、产品方案展示或后续的工程图导出、运动仿真分析使用。
