SWL300吨级重载机械夹持器结构设计

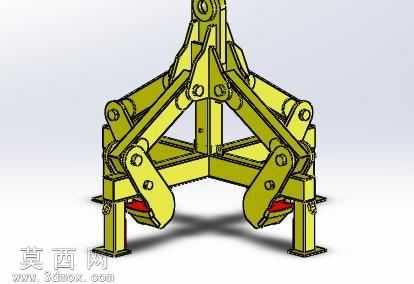

本作品为SWL300吨级重载机械夹持器的三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循重型起重吊具的设计规范，对每一处连杆铰接点、承重接触面、支撑底座都进行了精准的尺寸约束与几何定义，确保模型各部件可实现无干涉的装配与运动仿真。模型渲染阶段采用哑光金属漆材质模拟重型设备常用的合金结构钢外观，对铰接销轴部位做了金属光泽强化处理，夹持接触端面设置醒目的红色耐磨衬垫材质区分，底座支撑脚添加了防滑纹理细节，整体渲染效果清晰展现各部件的结构层次与装配关系，可直观呈现装置的工作形态。结构设计上采用四组对称分布的连杆增力机构，中心设置竖向导向立柱配合顶部吊环结构，四组夹持臂通过多组铰接连杆形成联动的步进锁紧机制，当顶部吊点受向上的提升拉力时，连杆机构会同步带动四组夹持爪向内收拢，随着起吊载荷增大夹持力同步线性提升，可实现对大吨位重物的稳定自锁夹持，无需额外配置动力锁紧元件即可依靠机械结构完成可靠夹持。底部设置四个带安装法兰的支撑立柱，可在夹持器放置状态下提供稳定支撑，避免夹持臂受外力碰撞发生形变。设计过程中重点考量了重载工况下的受力分布，所有铰接位置均采用加粗销轴设计，连杆截面采用抗弯性能优异的箱型结构，夹持爪与重物接触位置设计了向内凸起的咬合齿结构，可增大接触摩擦力防止重物滑脱，整体结构对称度高，受力传递路径清晰，各运动部件预留了合理的装配间隙与转动空间，既满足300吨级重载作业的强度要求，也保证了夹持动作的顺畅同步性，可作为重型起重夹持设备的设计参考、教学演示模型使用。
