四节臂汽车起重作业设备三维设计作品

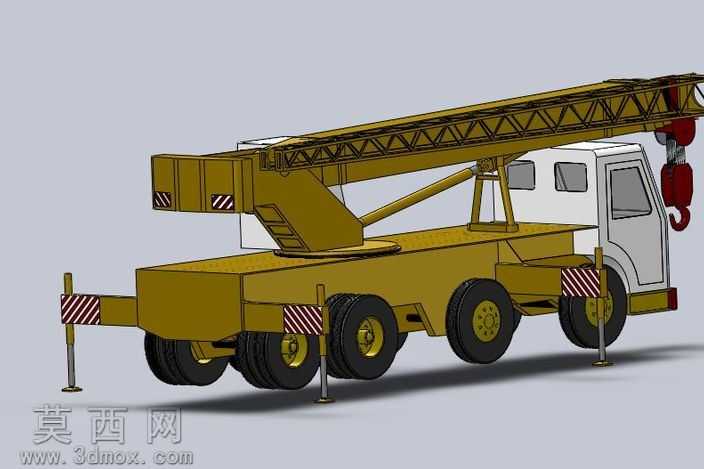

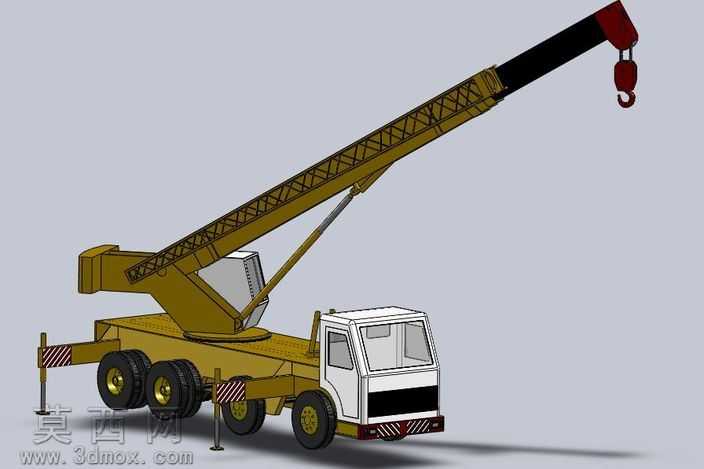

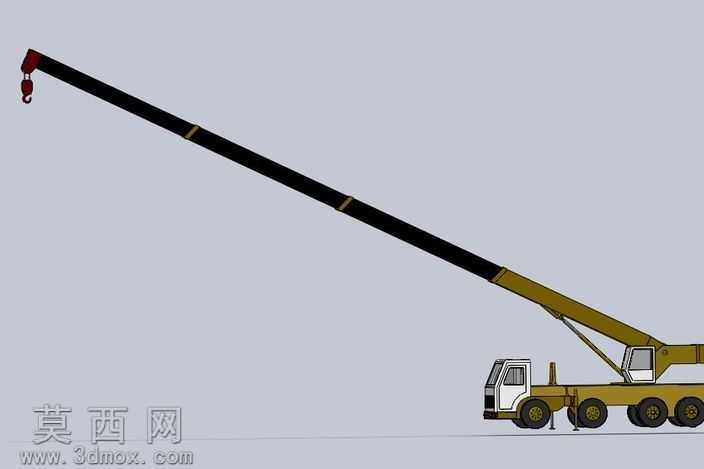

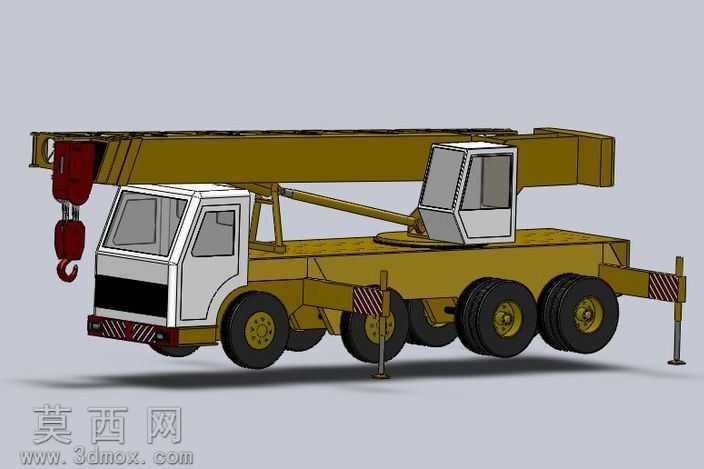

本作品为汽车起重机三维建模设计成果，建模过程中严格参照真实汽车起重机的结构比例与功能逻辑开展创作，首先完成整体底盘系统的搭建，采用四轴多轮承载结构，还原了重载型工程车辆底盘的承重布局，对轮胎的胎面纹理、轮毂的连接结构、底盘侧方的防护部件都做了精细化建模，确保底盘部分的结构合理性与视觉真实感。在上装部分的建模中，重点还原了回转支承连接结构，实现转台部分可相对底盘完成360度回转的结构逻辑，对转台上方的操纵室做了细节刻画，包含窗体框架、舱门轮廓、观察窗的通透结构设计，还原真实操纵室的空间布局。吊臂部分采用四节伸缩臂结构建模，还原了臂节之间的嵌套滑动连接关系，对臂体的金属板材拼接结构、变幅液压缸的连接支座都做了精准还原，变幅液压缸的两端铰接结构完全符合真实机械的运动逻辑，可直观展示吊臂变幅动作的结构原理。吊具部分还原了吊钩滑轮组结构，包含动滑轮组、吊钩防脱卡、主副吊钩的分层设计，清晰展示起重作业的载荷传递路径。支腿部分采用H型支腿结构建模，还原了支腿伸缩梁、垂直支腿油缸、支腿盘的完整结构，侧方支腿的警示标识也通过纹理贴图实现还原，清晰展示起重机作业时的稳定支撑原理。材质渲染阶段，底盘吊臂部分采用工程黄金属漆材质，调整材质的金属度与粗糙度参数，还原工程机械设备漆面的哑光金属质感；驾驶室部分采用白黑撞色材质，前挡风玻璃与侧窗采用半透明玻璃材质，添加轻微的环境反射效果提升真实感；轮胎采用黑色橡胶材质，还原橡胶材质的哑光质感与轻微的纹理凹凸；液压油缸部分采用亮面金属材质，区分缸筒与活塞杆的材质差异，活塞杆部分添加镀铬材质的高反光效果；吊钩部分采用深红色金属漆材质，还原重型吊具的漆面特征。整体建模过程遵循从整体到局部的设计思路，先确定整车的长宽高比例与轴荷分布，再逐步拆分各个功能部件的独立结构，确保每个部件的连接关系符合真实机械的装配逻辑，既保证了外观的视觉还原度，也清晰呈现了汽车起重机的核心功能结构，可用于起重机械结构认知、工程装备展示等场景使用。
