户外大型金属组装式遮阳篷架结构设计

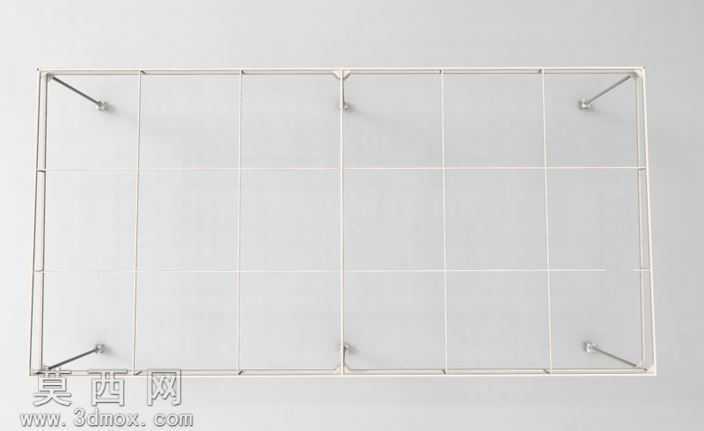

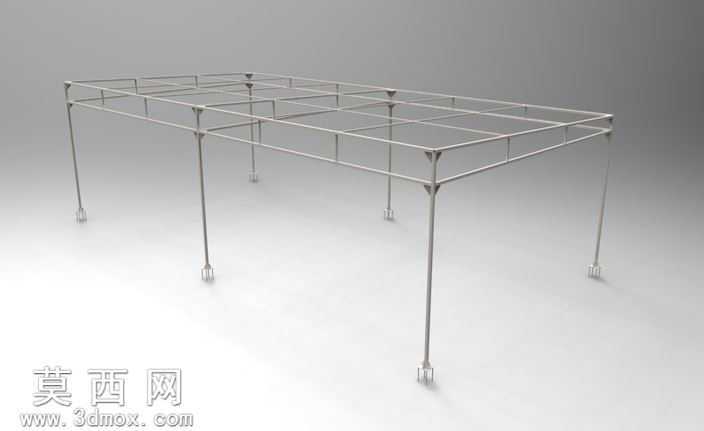

本作品为户外大型组装式金属遮阳篷架三维模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循金属管材加工与装配的工艺逻辑，所有杆件、连接件均按照实际生产的尺寸公差进行参数设定，可直接导出工程图用于下料加工。模型整体为长条形多跨连续框架结构，共设置多组竖向支撑立柱，立柱底部设计有带安装孔的平底脚座，可通过膨胀螺栓与硬质地面完成固定，保障户外使用时的抗风稳定性与结构承重能力。立柱与顶部横向框架的连接位置采用一体化三通、四通金属接头设计，所有接头的插接尺寸与管材外径完全匹配，装配关系完全还原实际快装篷房的插接组装逻辑，无需额外焊接工序即可完成整体搭建，适配户外临时场地快速拆装、重复使用的需求。顶部框架采用纵横交错的矩形管材排布，形成均匀的网格状承托结构，可适配遮阳布、防雨篷布等不同面层材料的铺设固定，杆件之间的连接节点均做了圆角过渡处理，避免尖锐棱角造成安装划伤或篷布磨损。材质渲染阶段，整体框架赋予哑光银灰色金属材质，还原镀锌钢管或铝合金型材的真实表面质感，场景采用柔和的漫反射光照环境，清晰呈现框架的结构层次与杆件比例，无多余装饰元素干扰结构展示。设计思路上，该篷架定位为户外啤酒节、市集、临时餐饮区的遮阳遮雨设施，整体结构采用模块化设计，所有横向杆件、竖向立柱均为统一规格的标准长度管材，连接件也采用通用化规格，可根据实际使用场地的尺寸需求，灵活增减跨数调整整体覆盖面积，大幅降低生产备货与现场安装的难度。模型完整还原了从脚座、立柱、连接接头到顶部格栅框架的全部零部件，各零件之间无干涉、无错位，装配层级清晰，可直接用于结构受力模拟、安装流程演示或加工生产参考，整体结构简洁稳固，兼顾实用性与拆装便捷性，适配多种户外临时场景的使用需求。
