带键槽台阶式传动轴零件三维设计

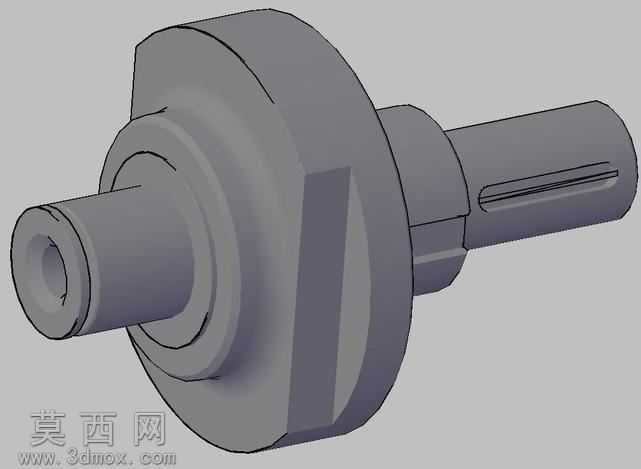

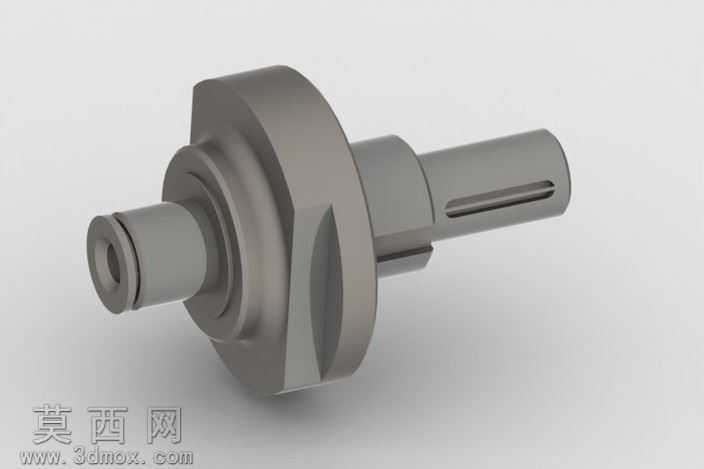

本作品为台阶式传动轴类机械零件的三维建模成果，建模过程严格遵循机械设计轴类零件的规范要求，从整体结构布局到局部细节特征均经过严谨的尺寸推演与结构校验。建模初始阶段先梳理轴类零件的传动功能需求，确定各轴段的直径梯度与长度分配：左端设置内孔结构用于配套连接件的定位装配，相邻轴段设计有环形凸台结构，既可以实现轴上零件的轴向定位，也能强化轴肩位置的结构强度，避免应力集中导致的零件失效；中部大直径盘状结构为轴的核心承载段，两侧设计有对称的平面切削结构，用于配套锁紧构件实现周向固定，防止轴运转过程中与配套轮毂发生相对转动；右侧长轴段表面设计有标准键槽特征，键槽的尺寸、倒角与位置公差均符合机械设计手册的对应规范，可通过平键连接实现与传动轮类零件的周向固定，传递旋转扭矩。建模过程中对所有轴段的过渡位置均设计了合理的圆角过渡，避免尖锐棱角带来的应力集中问题，同时对轴端位置做了倒角处理，方便装配过程中零件的顺利导入，不会刮损配合件的安装面。材质渲染阶段选用了常用的中碳结构钢材质效果，还原了金属零件经机加工后的哑光金属质感，表面纹理模拟了精车加工后的细腻纹路，没有过度夸张的反光效果，贴合工业机械零件的真实外观表现。结构设计上充分考虑了轴类零件的加工工艺性，所有特征均适配常规车削、铣削的加工流程，没有出现无法加工的倒扣或特殊异形结构，各轴段的直径差设置合理，既满足传动过程中的强度与刚度要求，也尽可能降低了零件的整体重量，减少运转过程中的动不平衡量。整体建模逻辑遵循从基准轴出发的参数化设计思路，各轴段的尺寸参数可根据实际传动需求进行快速调整，键槽、定位凸台等特征均做了参数化关联，修改核心尺寸后相关特征可自动更新，大幅提升了模型的复用性，可直接用于机械传动系统的装配模拟、工程图导出以及后续的加工工艺规划，也可作为机械设计教学过程中轴类零件建模的参考案例，帮助学习者理解轴类零件的结构设计逻辑与建模技巧。
