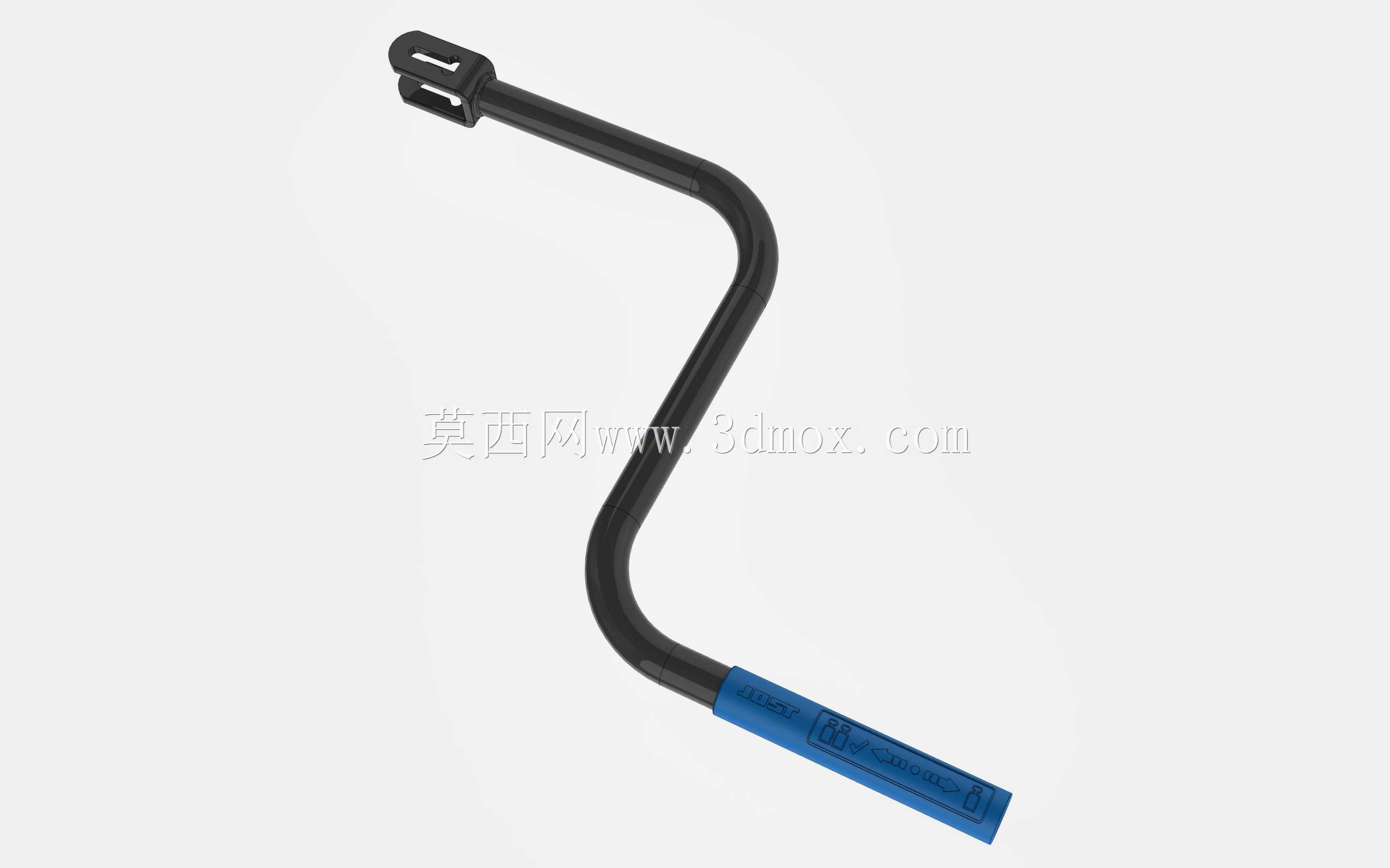

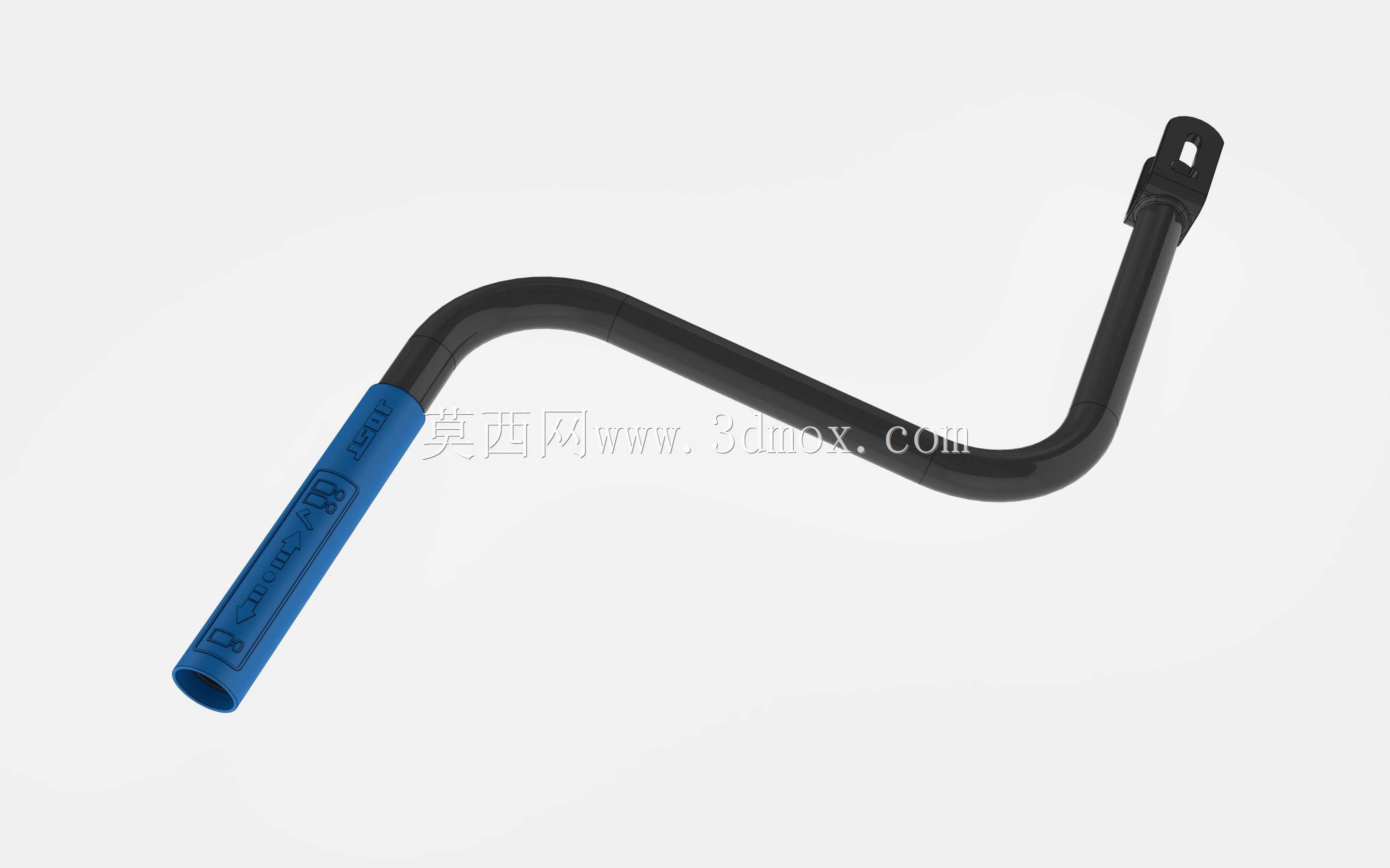

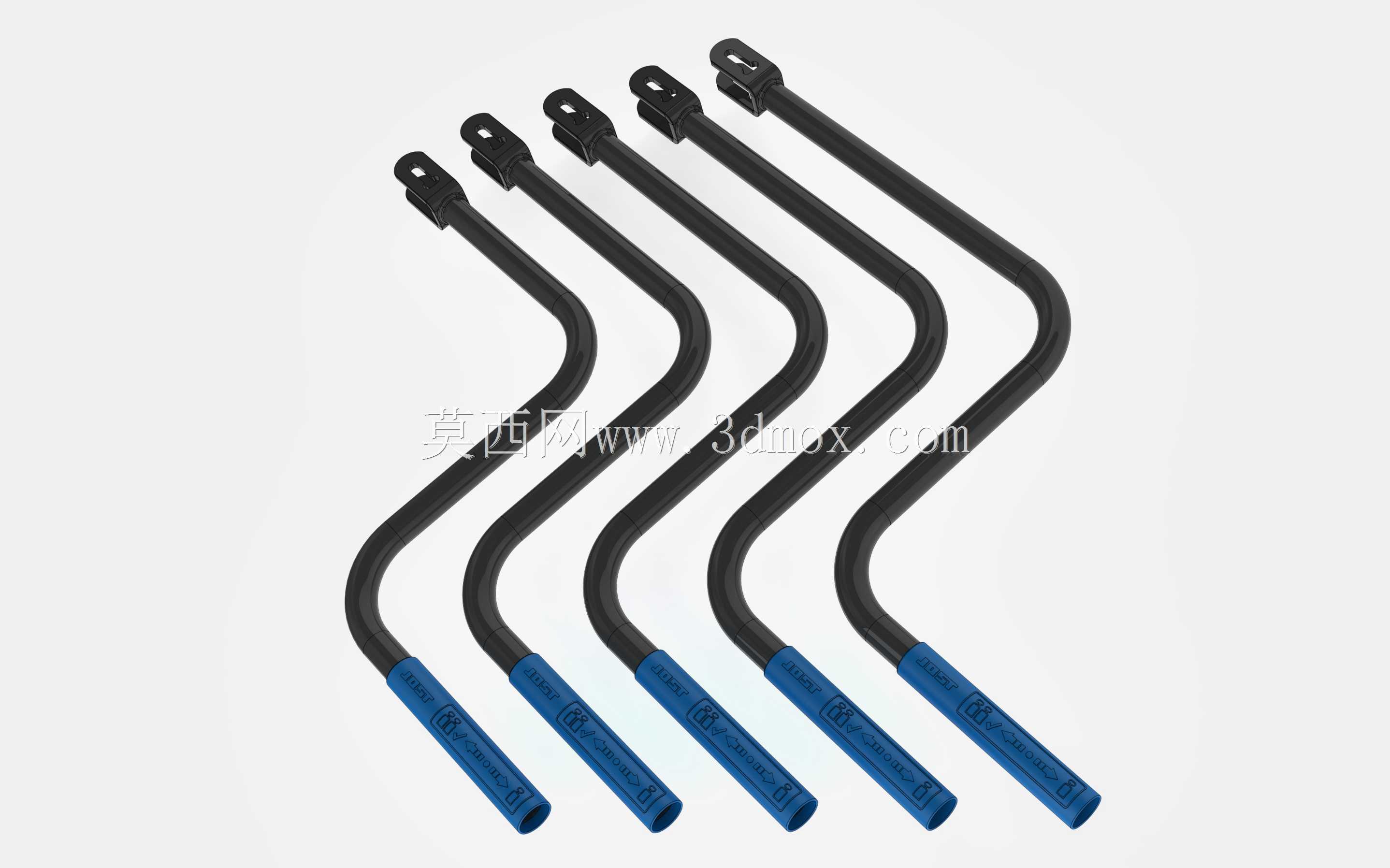

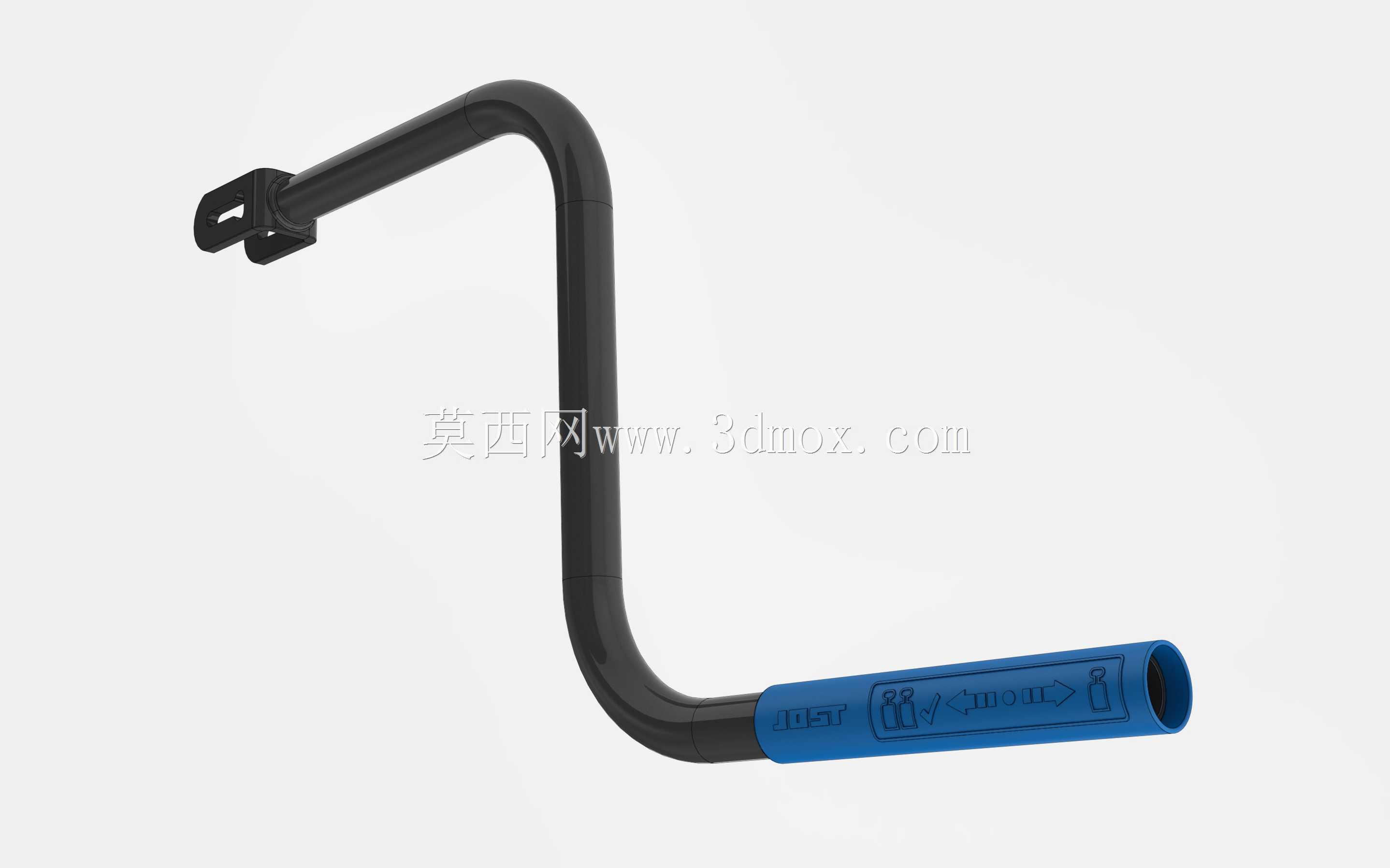

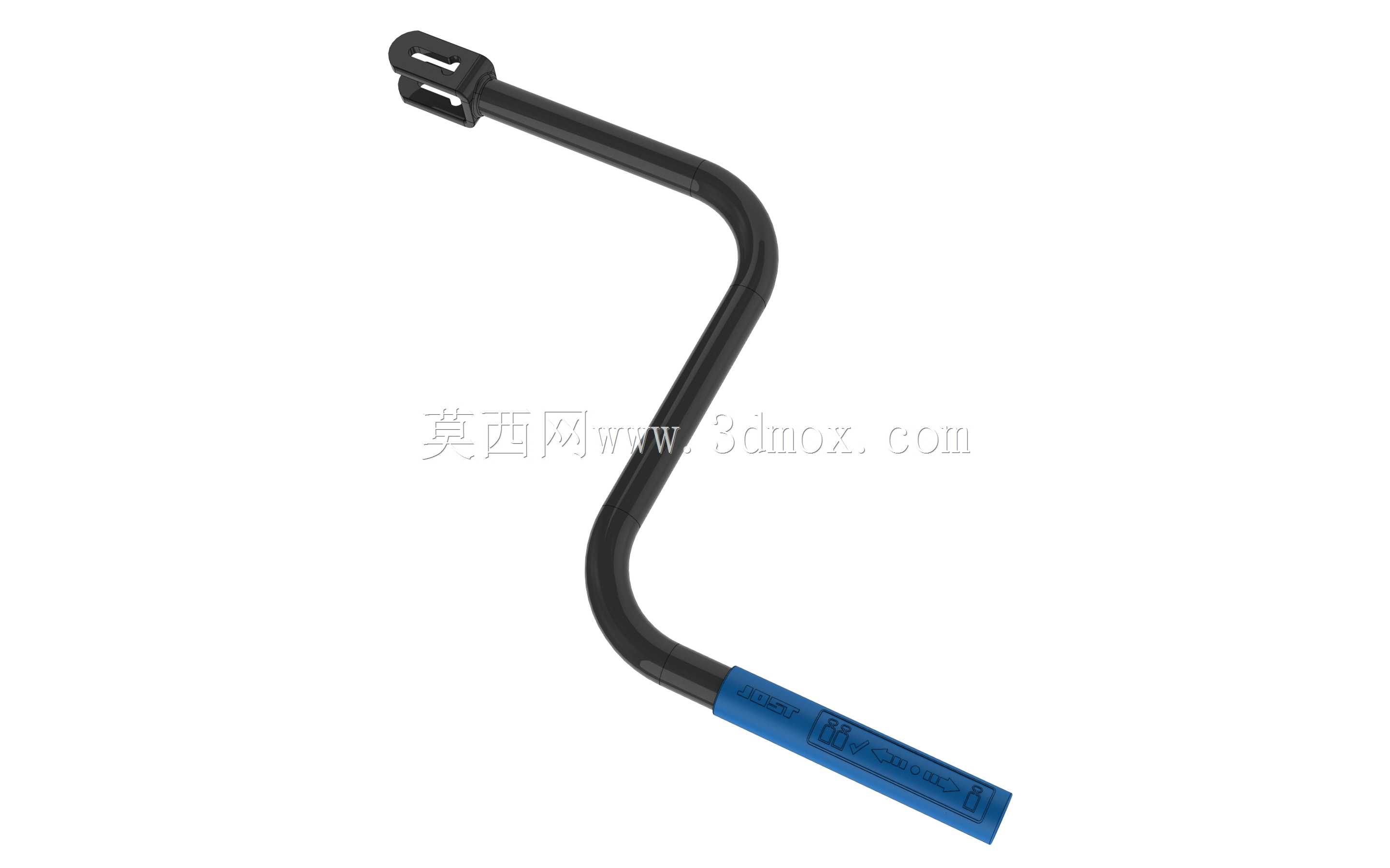

乔斯特CB型拖车用Z型曲柄操作手柄

　　在商用车挂车、半挂拖车的支腿操作机构中，这类Z型曲柄手柄是现场操作人员接触频率最高的手动执行部件，日常场站挪车、装卸货对位时，都需要通过它驱动支腿内部的齿轮传动副，完成支腿的升降动作，让挂车与牵引车顺利脱挂或对接，哪怕是在没有外接动力的野外临时停靠场景，也能靠人力完成支撑高度调节。不同于直柄操作杆，这款Z型弯折结构的手柄在设计时充分考虑了操作空间的避让需求：靠近安装端的第一段弯折，能让手柄杆身避开支腿外侧的加强筋、安装螺栓凸台等突出结构，避免操作过程中杆身与支腿本体发生磕碰卡滞；靠近握持端的第二段弯折，则将操作力臂调整到符合人体工程学的施力角度，操作人员站立时无需过度俯身或抬臂，手腕能保持自然握持姿态，

　　连续转动多圈也不容易产生肌肉疲劳。手柄顶端的扁方开槽连接头，是和支腿输入轴配合的核心安装部位，开槽的宽度、深度以及扁方的公差都经过匹配设计，既能保证插入后周向传动无旷量，又能在需要快速收纳时直接拔出，不会出现卡滞拔不出的情况，连接头根部做了圆弧过渡强化，避免长期承受大扭矩时出现应力断裂。握持段包裹的蓝色防滑套，表面做了细密的防滑纹理，哪怕操作人员手上沾有雨水、油污或者灰尘，也能牢牢握住手柄不会打滑，防滑套和金属杆身之间通过过盈压装加局部铆点固定，长期反复插拔、转动也不会出现松脱移位的问题。从安装边界来看，这款手柄的整体弯折曲率经过反复校核，当手柄绕支腿输入轴整周转动时，杆身的运动包络不会和挂车底架的横梁、气路管线、电路线束发生干涉，

　　哪怕是在支腿降到最低支撑高度、手柄处于最低转动位置时，杆身最低点距离地面也预留了足够的安全间隙，不会在转动时剐蹭地面。金属杆身采用冷弯成型工艺，整体做了发黑防锈处理，能适应挂车常年在外奔波的高湿、高盐雾、多扬尘的恶劣使用环境，不会轻易出现锈蚀掉漆的问题，杆身的壁厚经过扭矩强度校核，哪怕操作人员用脚踩辅助加力，也不会出现杆身弯曲变形的情况。在实际场站使用中，这类手柄经常会被随手放置在挂车工具箱或者地面，磕碰摔落是常有的事，因此杆身的弯折处没有做应力集中的尖角设计，所有弯折过渡段都采用大圆弧过渡，哪怕从一米多高的位置摔落到水泥地面，也不会出现弯折处开裂的问题。和普通通用曲柄不同，这款手柄的长度是专门匹配JOST支腿的传动比设计的，

　　既不会因为力臂太短导致操作时需要施加很大的力，也不会因为力臂太长导致转动时扫过范围过大，容易碰到周边的人员或者障碍物。在三维建模过程中，需要重点还原弯折段的空间角度、连接头的开槽尺寸、防滑套的表面纹理以及各段的直径参数，确保装配到支腿总成模型中时，能完全模拟真实的运动干涉情况，方便设计人员校核整车布置时的操作空间是否足够，也能用于售后配件的三维测绘替换，不用反复拆解实物测量尺寸。
