侧杆防护用铝合金挤压型材结构设计

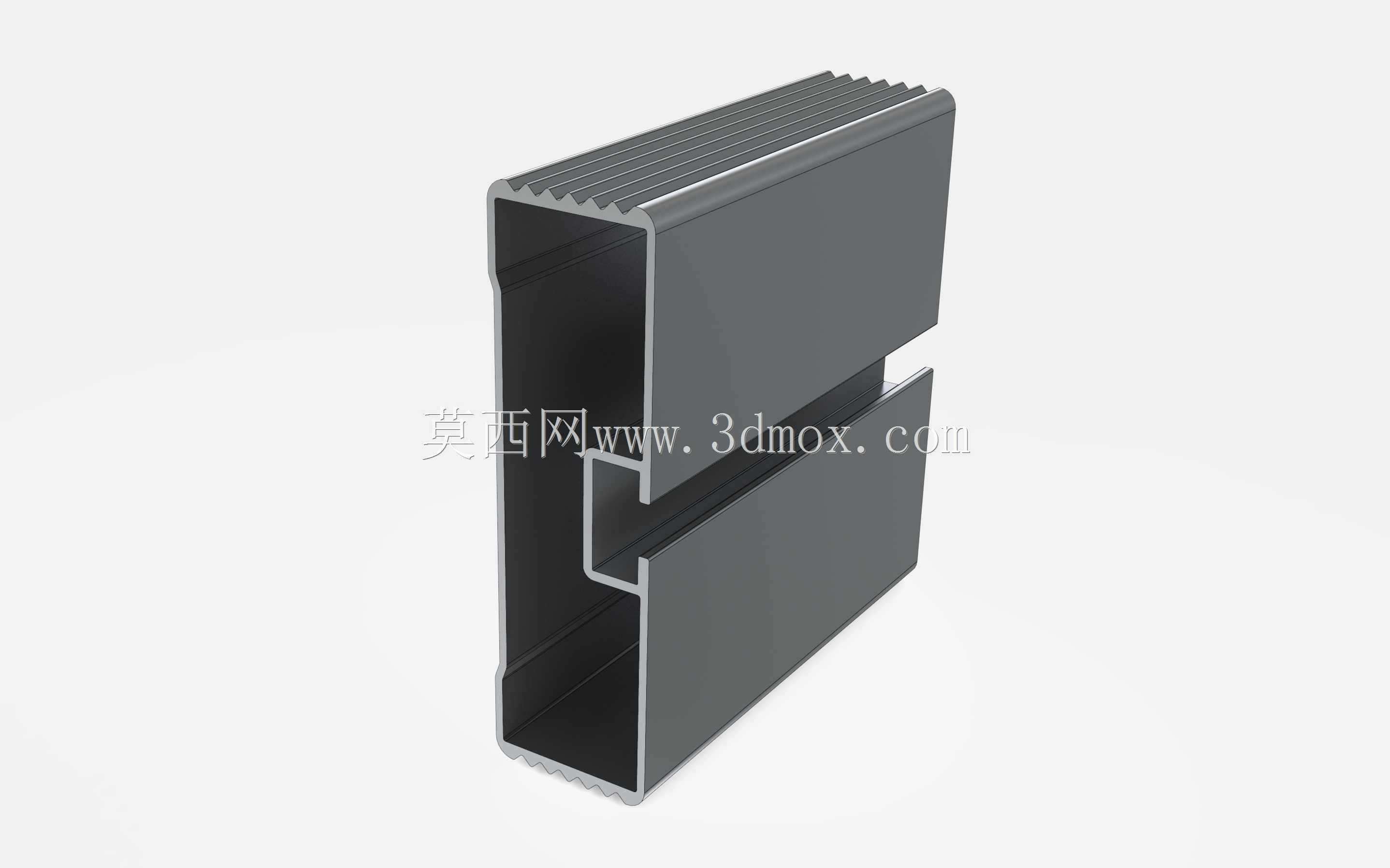

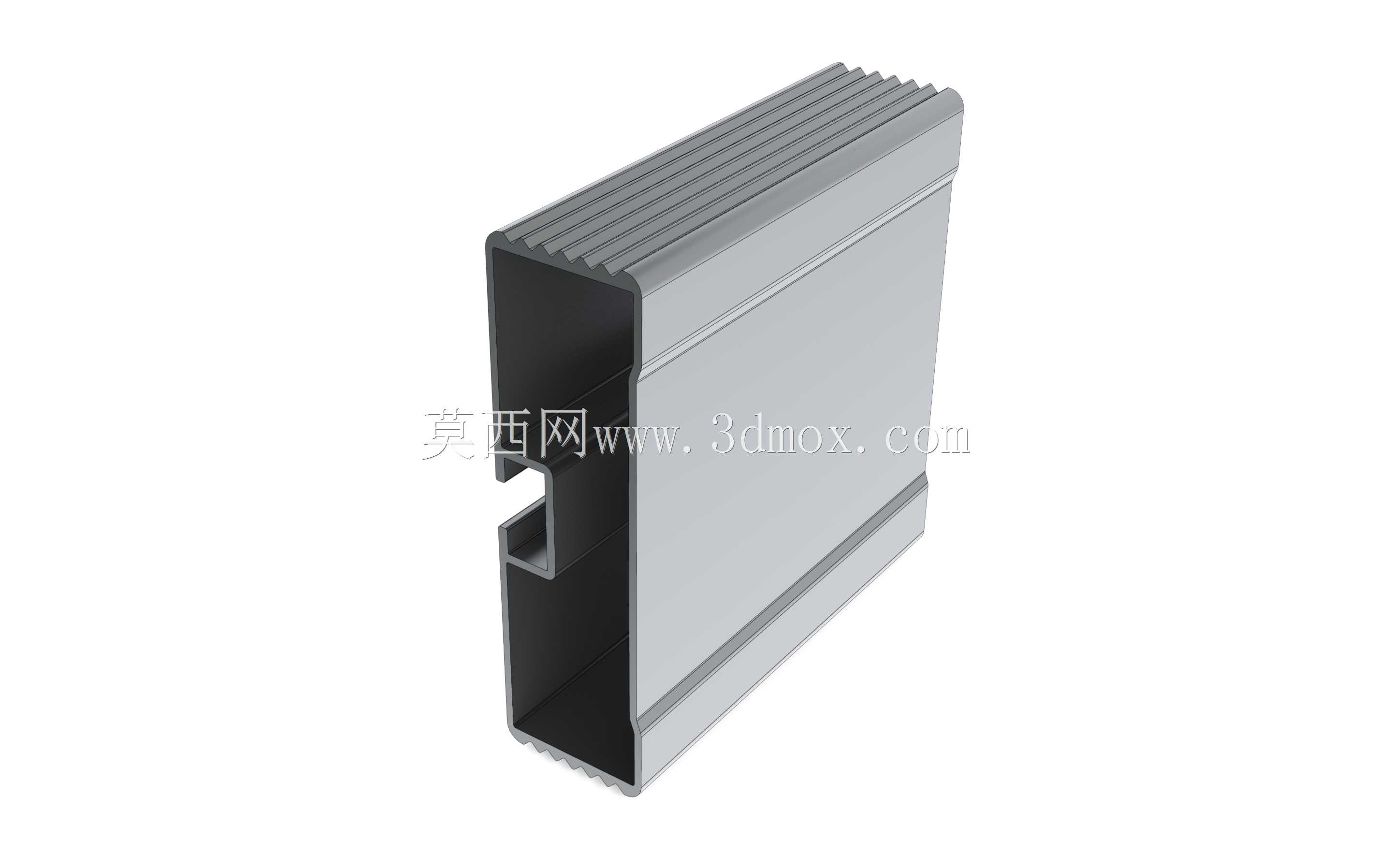

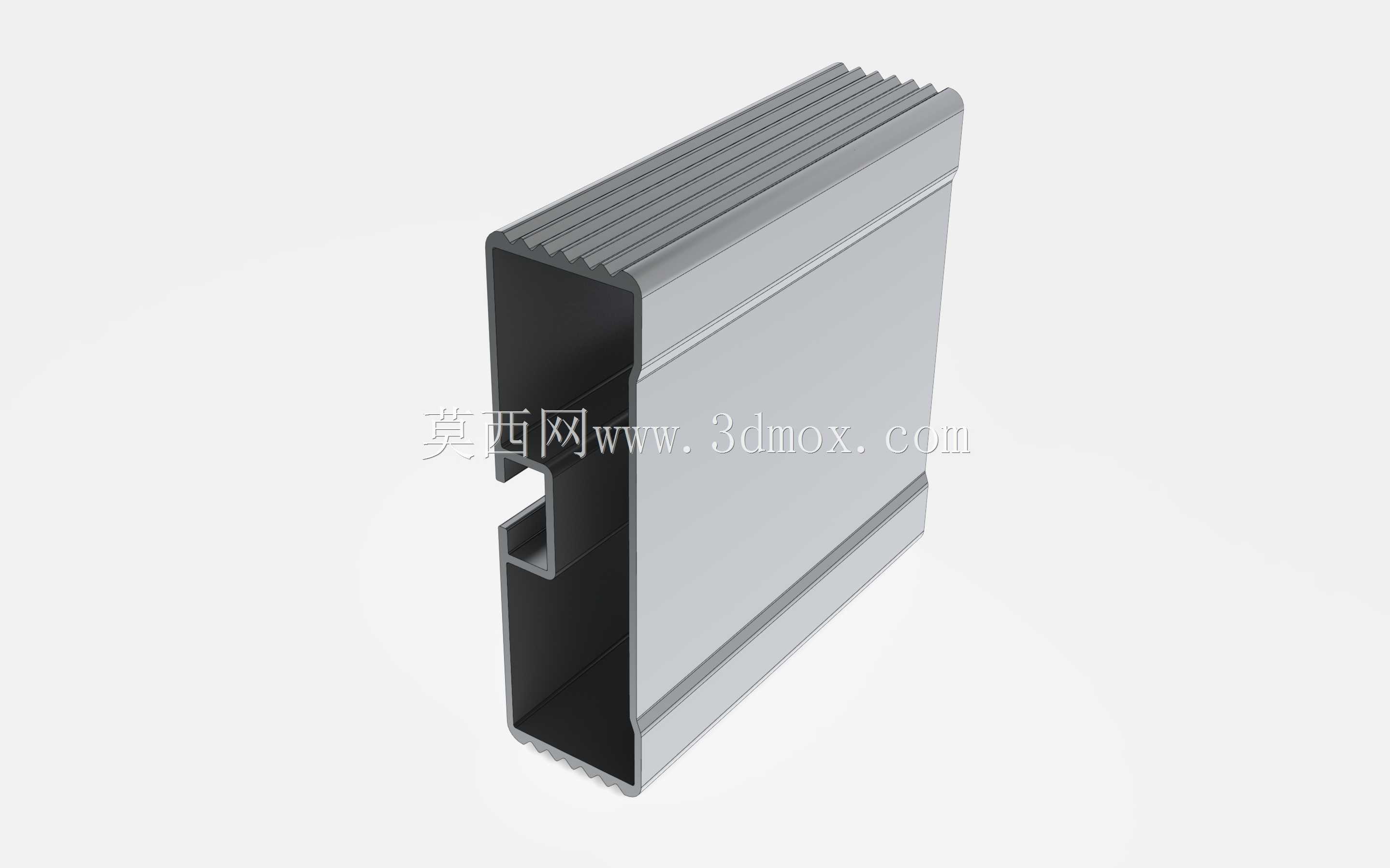

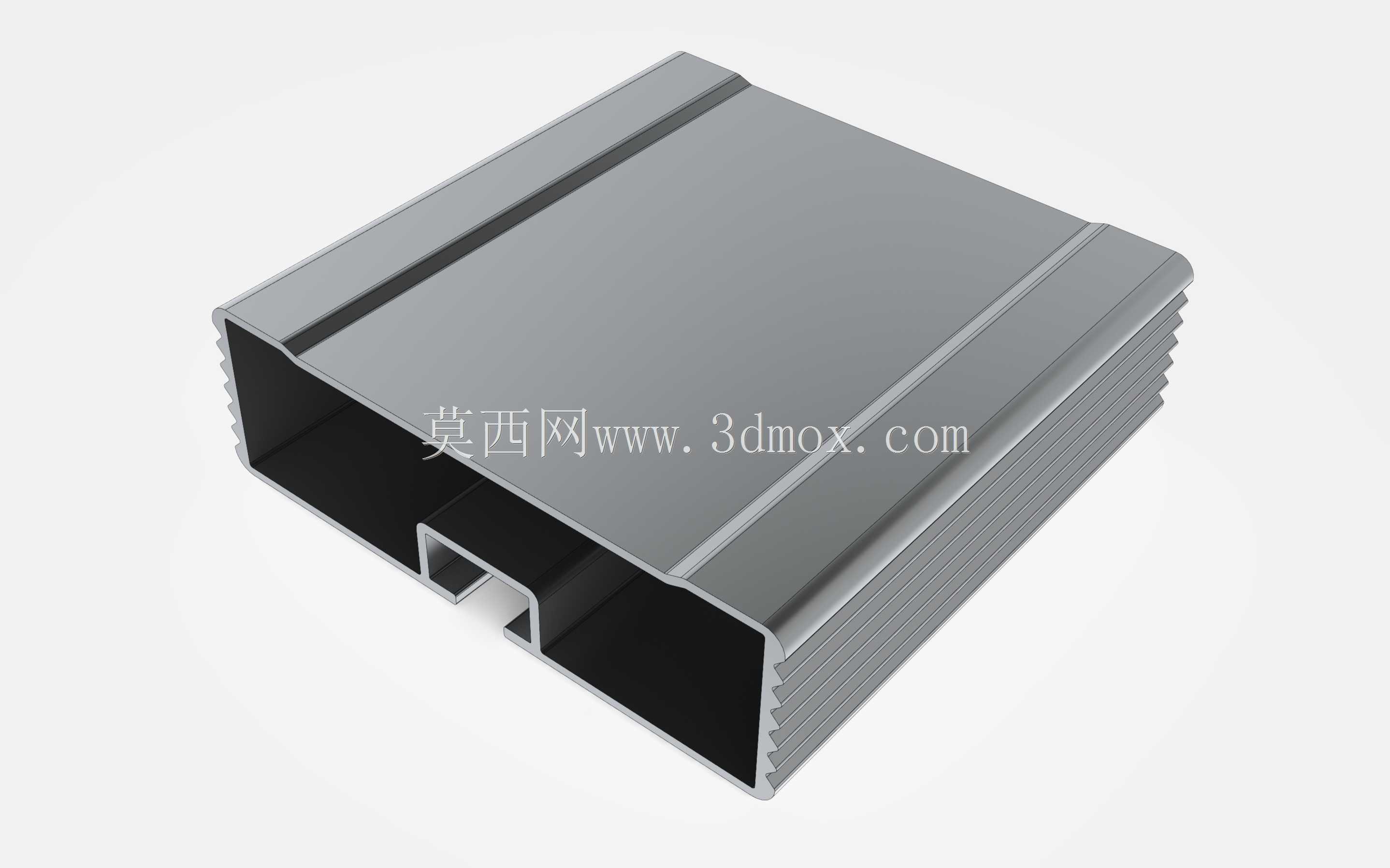

　　这款侧杆防护铝型材的设计，最初是针对商用车侧防护栏的快速装配需求迭代而来，在实际的车辆侧边防护场景中，这类型材需要同时兼顾抗冲击形变能力、装配便捷性以及长期户外使用的耐候表现。从结构截面来看，型材采用多腔室的中空设计思路，主腔体预留了足够的内部空间，既可以穿装固定用的方形衬钢提升整体抗弯折强度，也能容纳侧防护的线束、反光标识安装槽位，避免后期加装部件需要额外在型材表面打孔破坏防腐层。外侧的散热齿状结构并非冗余设计，在车辆长时间行驶过程中，靠近轮胎侧的防护构件会持续受到制动系统辐射的热量影响，这些凸起的筋条可以有效增加型材与空气的接触面积，加快热量散发，避免夏季高温工况下型材表面的喷塑层出现过早老化脱落的问题。

　　在安装边界的考量上，型材的侧边设计了C型内嵌卡槽，这个卡槽的开口尺寸经过多轮装配验证，刚好适配常用的T型螺栓头尺寸，安装时不需要从型材端部穿装紧固件，只需要将T型螺栓卡入卡槽旋转90度即可完成固定，相比传统的平板钻孔安装方式，现场装配效率能提升60%以上，同时卡槽的内侧设计了两道防滑凸筋，螺栓拧紧后凸筋会嵌入螺栓垫片的表面，避免车辆行驶过程中持续振动导致紧固件出现松退移位。型材的上下边缘都做了向内的卷边处理，一方面是消除切割后的尖锐边角，避免装配和后期维护过程中出现划伤风险，另一方面卷边形成的封闭结构可以提升型材截面的抗扭刚度，当侧面受到低速撞击时，卷边结构可以先发生可控的塑性形变吸收部分冲击能量，避免主腔体出现直接开裂。

　　从实际使用场景出发，这类型材除了应用在商用车的侧防护栏，也可以适配工业设备的侧边防护围挡、自动化生产线的安全护栏框架，不同场景下只需要根据需求截取对应长度，不需要额外开模定制截面。型材的壁厚设计做了差异化处理，主受力面的壁厚比非受力的装饰面厚0.8毫米，在保证整体结构强度满足侧防护碰撞要求的前提下，尽可能控制型材的米重，降低材料成本和后期安装的承重负担。截面内侧的定位凸台设计，是为了适配两端的封盖安装，封盖可以直接卡入凸台形成的定位槽，不需要额外打胶或者用自攻螺丝固定，既提升了端部的密封效果，避免雨水、灰尘进入型材内腔造成内部腐蚀，也让整体外观更加整洁统一。

　　在建模过程中，所有的圆角过渡都严格遵循铝型材挤压的工艺要求，内角圆角不小于0.5毫米，外角圆角根据装配需求做了区分，外露的外角做了R1.2的圆角处理，避免应力集中，同时也符合户外构件的安全规范，内部腔体的连接筋位置都做了斜角过渡，减少挤压过程中金属流动的阻力，降低模具的磨损速度，提升量产时的成品率。型材表面的安装基准面做了平面度公差约束，保证后续安装反光条、防护胶皮的时候可以完全贴合，不会出现局部翘边的问题。针对不同的安装需求，C型卡槽的位置设计在型材截面的后侧，也就是靠近车架安装的一侧，安装完成后紧固件不会外露，既提升了整体的美观度，也避免长期风吹雨淋导致紧固件生锈难以拆卸维护。

　　实际选型过程中，需要注意这款型材的截面外接尺寸，安装时需要预留至少3毫米的装配间隙，避免型材长度方向的热胀冷缩导致拼接位置出现顶凸变形，尤其是在昼夜温差较大的区域使用时，每段型材的拼接处要预留对应的伸缩缝，配合卡槽内的滑动固定方式，让型材可以在长度方向自由伸缩，不会因为温度应力出现弯曲变形。型材的内腔尺寸可以适配40*20规格的方形衬钢，在需要更高防护强度的场景下，可以穿入对应尺寸的钢衬提升整体抗冲击能力，不需要更换型材截面，只需要调整内部衬钢的壁厚即可满足不同载重车型的侧防护强度要求，这种模块化的设计思路可以大幅降低不同场景下的开模成本，提升型材的通用适配能力。
