车载卧式圆柱型储液罐体结构设计

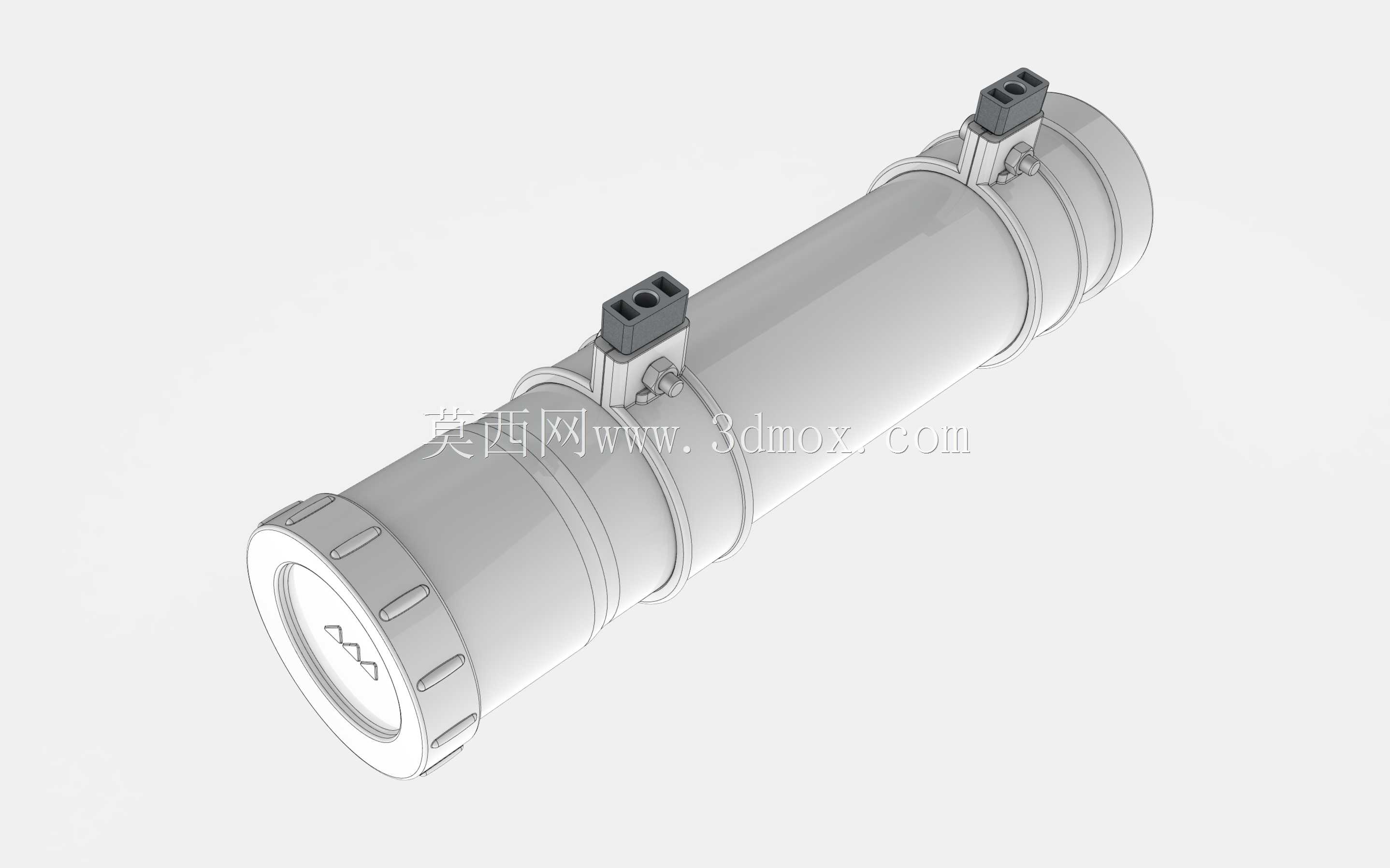

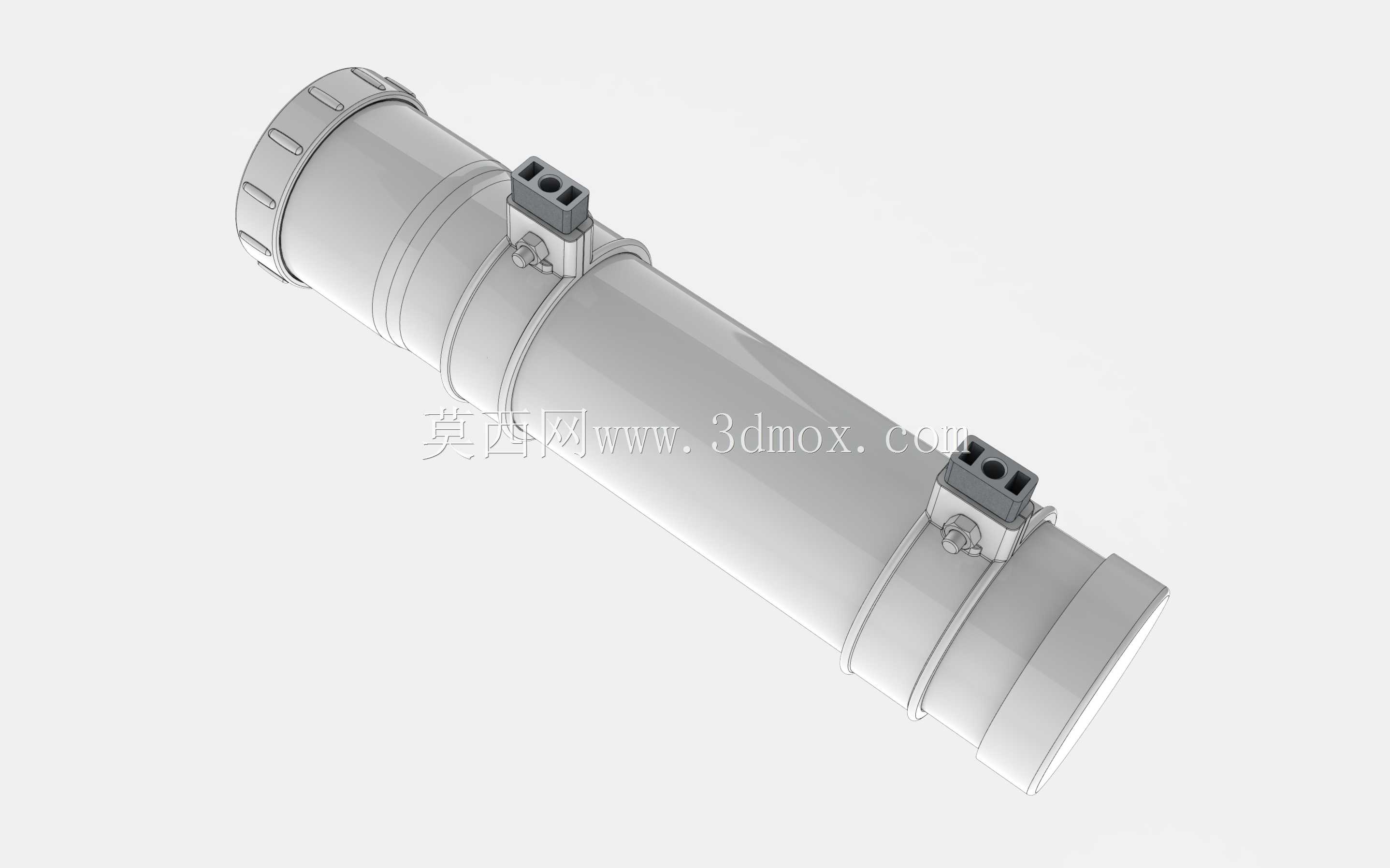

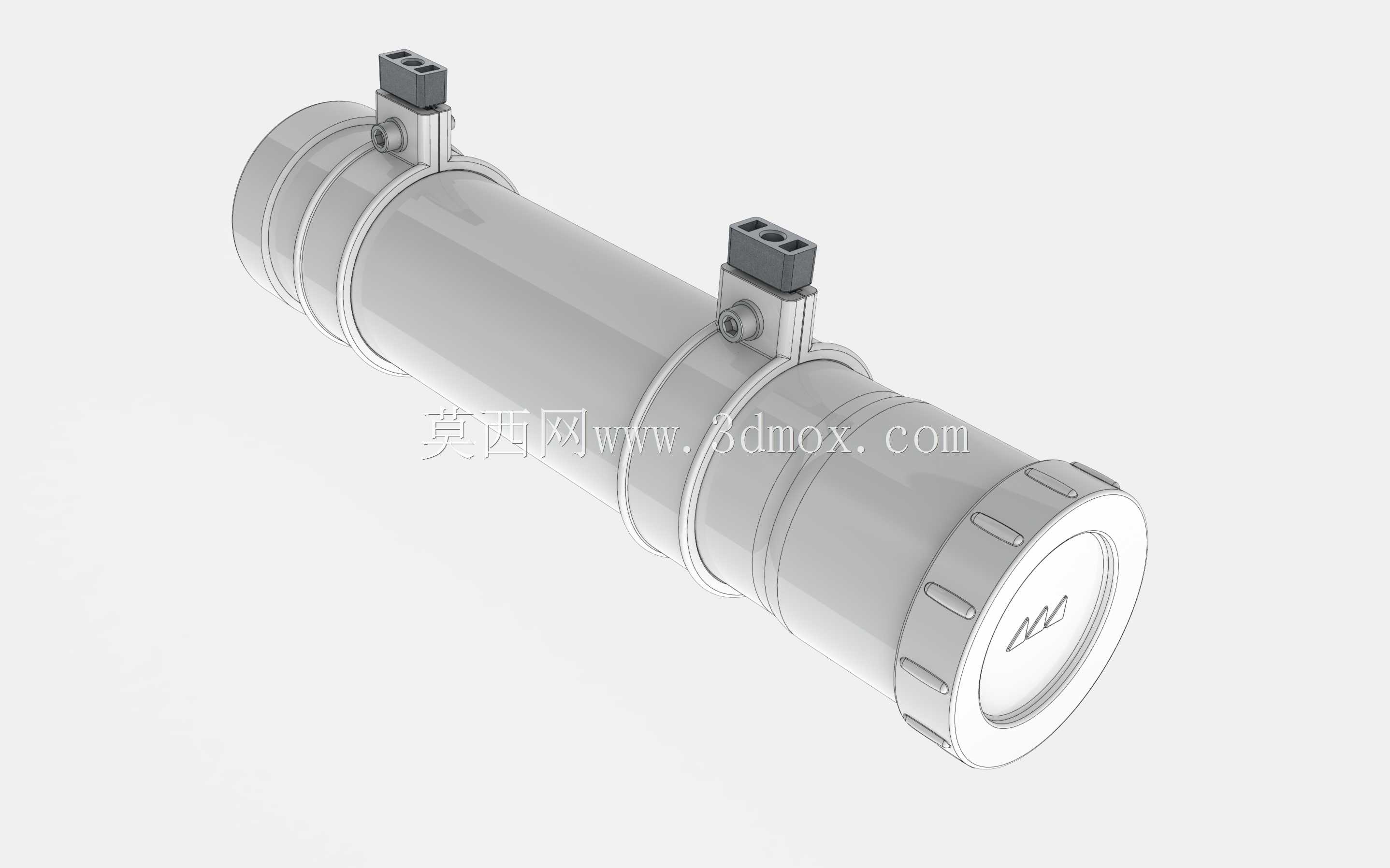

　　该结构为车载卧式圆柱型承压储液部件，主要适配重卡、拖挂类车辆的气路、油路或辅助储液系统安装需求，在商用车底盘布局中，这类罐体常被布置在车架纵梁内侧或车架下方的空余安装位，不占用货箱有效装载空间，同时能避开底盘传动、排气等高温运动部件的干涉区域。从结构设计逻辑来看，整体采用等径圆柱筒体搭配端盖的形式，圆柱段的长径比控制在4:1左右，这种比例既能够保证足够的容积储备，又能控制罐体自身的径向尺寸，避免在车辆行驶过程中因为离地间隙不足造成托底磕碰，同时圆柱筒体的环向受力特性更优，在承受内部流体压力波动时，筒壁应力分布更均匀，相比方形结构能有效降低壁厚需求，控制部件整体自重。

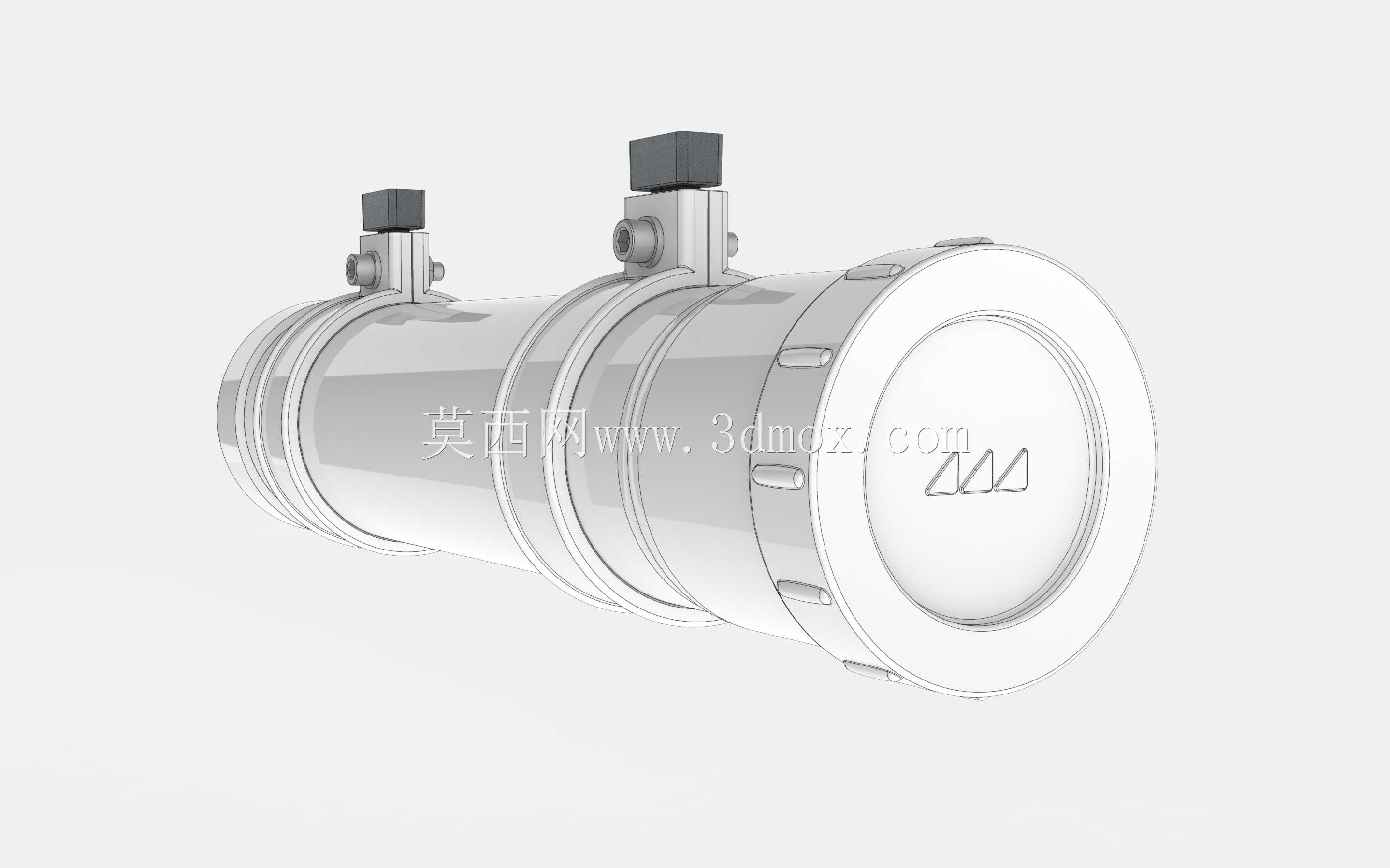

　　筒体两端的端盖采用带环形加强筋的旋压成型结构，端盖边缘的周向均匀分布的凸起卡槽，一方面用于端盖与筒体的压装定位，保证装配同轴度，另一方面能够提升端盖的结构刚度，在车辆行驶过程中承受持续振动冲击时，避免端盖与筒体连接位置出现疲劳开裂。端盖中心预留的标识区域可用于刻印介质类型、压力等级等参数，方便后期运维过程中快速识别部件属性。

　　筒体上设置的两组安装支座采用抱箍式分体结构，支座上部的卡箍与下部的安装座通过螺栓锁紧，这种结构不需要在筒体上额外焊接安装支脚，能够避免焊接热应力对筒体材质性能的影响，同时两组支座的间距经过匹配计算，刚好对应商用车车架上的标准安装孔位，安装时直接通过支座底部的螺栓孔与车架纵梁上的预留孔连接即可，不需要额外制作转接支架，降低整车装配的工序复杂度。支座顶部的快插接口采用标准化的气动/液压接头尺寸，能够直接对接车辆上的标准管路，不需要额外加工转换接头，接口位置设置在筒体上部，能够避免车辆在倾斜坡道行驶时，内部流体直接冲击接口密封位置，降低密封失效的风险。

　　从安装边界来看，该罐体的整体径向尺寸控制在180mm以内，安装后距离车架下平面的突出量不超过120mm，能够满足多数重卡、拖挂车的底盘离地间隙要求，在车辆通过起伏路面、减速带时不会发生剐蹭。筒体外部的环形箍带除了作为结构加强件之外，还能够用于固定管路走线，将连接罐体的管路沿着箍带布置固定，避免车辆行驶过程中管路晃动与周边部件发生摩擦破损。

　　在实际使用场景中，这类罐体可作为商用车气制动系统的储气单元，也可作为液压系统的储油部件，或是作为车用尿素、冷却液等辅助液体的存储容器，不同的使用场景下仅需要调整内部防腐涂层与接口密封件的材质，主体结构不需要做大幅改动，具备较强的通用性。设计过程中已经充分考虑了车辆行驶过程中的振动、冲击、温度交变等工况，筒体与安装支座之间设置有橡胶减震垫，能够过滤路面传递的高频振动，避免连接位置出现松动，同时所有外露金属部件都做了电泳防腐处理，能够适应车辆底盘位置的泥水、盐雾等腐蚀环境，延长部件的使用寿命。
