活塞式空气压缩机三维结构设计模型

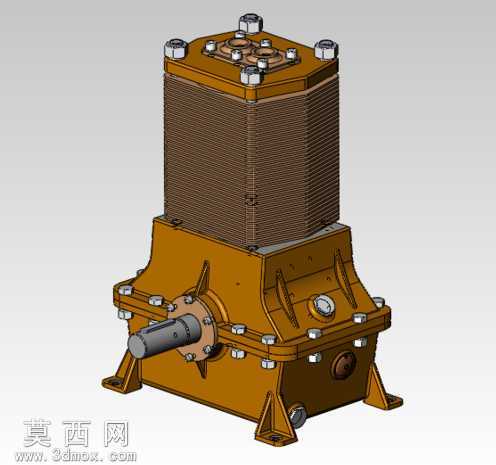

本模型为活塞式空气压缩机的完整三维结构设计，建模过程中严格遵循通用容积式压缩机的结构设计规范，对设备的两大核心组成部分——下部的动力传动箱体与上部的压缩换热缸体进行了全细节还原。建模阶段首先从下部传动箱体的基准搭建开始，按照铸造箱体的实际成型逻辑，先绘制箱体的安装地脚、主轴承座、侧端检视孔的基础轮廓，通过拉伸、拔模、圆角特征还原铸铁箱体的厚重质感，对箱体表面的加强筋结构采用筋特征逐一绘制，保证筋位的走向、厚度完全匹配实际铸件的受力设计要求；箱体上的所有连接螺栓孔、定位销孔、油位观察孔、放油螺塞位置都按照实际装配尺寸逐一排布，输入轴的伸出端、轴端密封压盖、连接法兰的细节也做了完整呈现，还原了传动部分的装配逻辑。上部的压缩缸体部分，首先还原了层叠式散热翅片结构，通过阵列特征逐片生成散热翅片，保证翅片的间距、厚度均匀一致，还原风冷式压缩机缸体的散热结构设计；缸体顶部的阀组安装座、缸盖紧固螺栓、密封垫片的位置都按照实际装配关系排布，清晰呈现了吸气阀、排气阀的安装定位结构，缸体与下部箱体的连接定位面、连接螺栓组也做了完整的装配还原，明确了动力从输入轴传递到缸内活塞、完成空气压缩的动力传递路径。材质渲染阶段，下部箱体采用铸铁材质做哑光橙黄涂装处理，还原工业压缩机的常用外观配色，散热翅片采用古铜色金属材质模拟铜质散热结构的质感，所有紧固螺栓、输入轴采用抛光钢材质，密封垫片采用深色橡胶材质，不同部件的材质区分清晰，能够直观分辨各部分的功能属性。设计思路上以还原真实压缩机的装配关系为核心，所有部件的尺寸比例、连接位置都参考通用小型活塞空压机的实际参数设置，虽然模型存在部分细节bug，但完整呈现了此类压缩机从动力输入到气体压缩、散热的全流程结构，能够清晰展示活塞式压缩机的工作原理与结构组成，可作为机械原理教学、结构参考的直观三维素材，帮助学习者快速理解容积式压缩设备的内部构造与装配逻辑。
