小型轴流压缩机内部结构三维设计

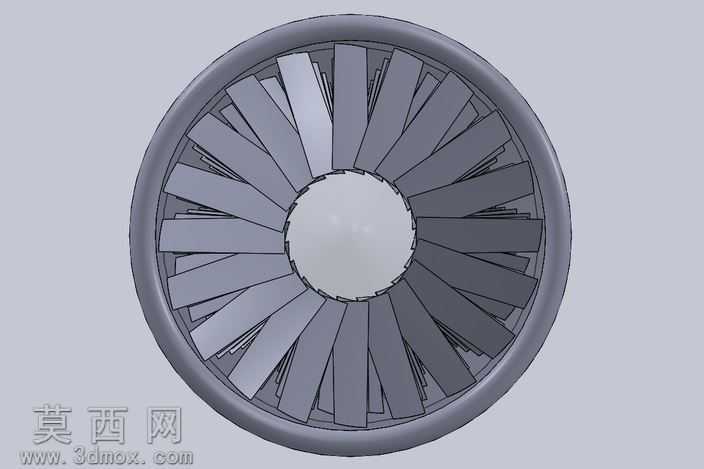

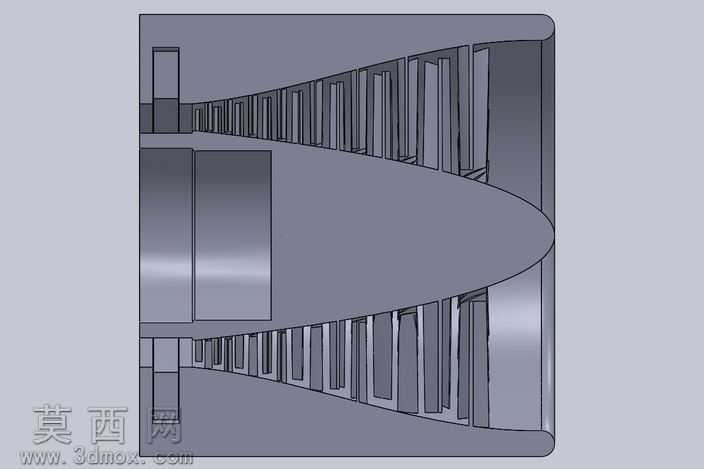

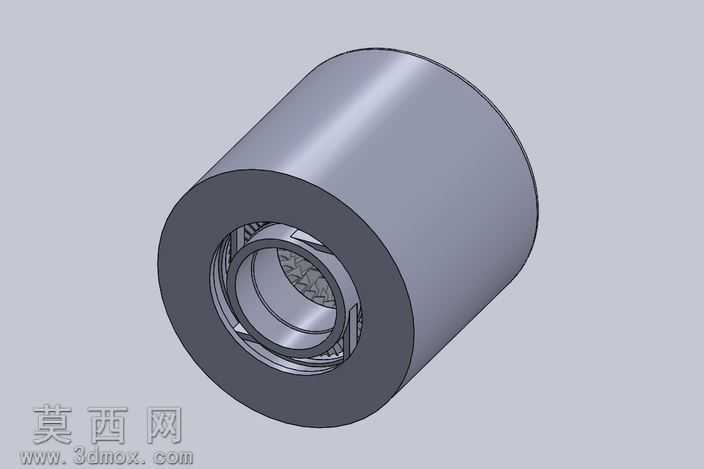

本作品为小型轴流压缩机的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了轴流压缩机的核心流道与叶片排布结构。建模过程中首先确定压缩机的通流截面轮廓，以变径环形流道为基础，沿轴向依次排布多级动叶与静叶栅，每一级叶片均采用翼型截面放样生成，严格匹配轴流压缩机的气动设计要求，保证气流沿轴向流动过程中逐步完成动能向压力能的转换。模型对叶片的安装角度、叶顶间隙、级间间距均做了精准还原，机匣部分采用薄壁回转体结构建模，清晰展示了内部流道的收敛-扩张过渡形态，能够直观呈现轴流压缩机的气流压缩路径。材质设置上，叶片与轮毂部分赋予金属合金钢材质，添加细微的磨砂质感与金属反光效果，机匣部分采用半透明浅灰色工程材质，既保留结构轮廓辨识度，又可清晰观察内部叶片的排布逻辑，渲染阶段采用正交视角剖切展示，避免透视变形带来的结构误读，突出内部级间结构的排布规律。设计思路围绕小型3D打印验证场景展开，整体结构做了适配小尺寸打印的简化处理，省略了复杂的外部驱动连接结构与密封辅件，保留核心气动流道与叶片核心结构，既能够满足结构展示与原理演示需求，又可通过桌面级3D打印设备完成实体制作，适合用于轴流压缩机的原理教学、结构认知与小型气动实验验证。模型的每一级叶片均做了厚度优化，避免打印过程中出现薄壁断裂问题，轮毂与叶片采用一体化建模设计，减少装配环节的公差累积，流道内壁做了顺滑过渡处理，避免台阶结构影响气流流动的展示效果，整体建模逻辑兼顾了结构准确性与制作可行性，能够清晰展现轴流压缩机依靠多级叶片对气流做功、逐步提升气体压力的核心工作原理。
