无热再生吸附式压缩空气干燥机三维设计

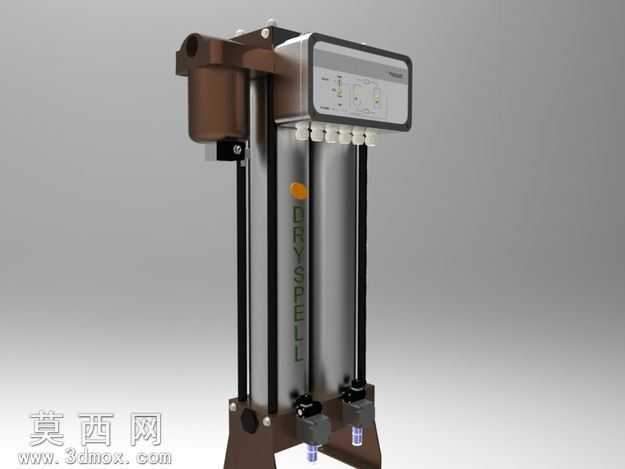

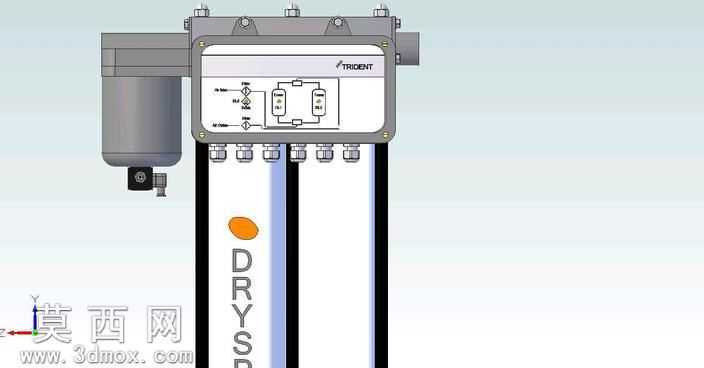

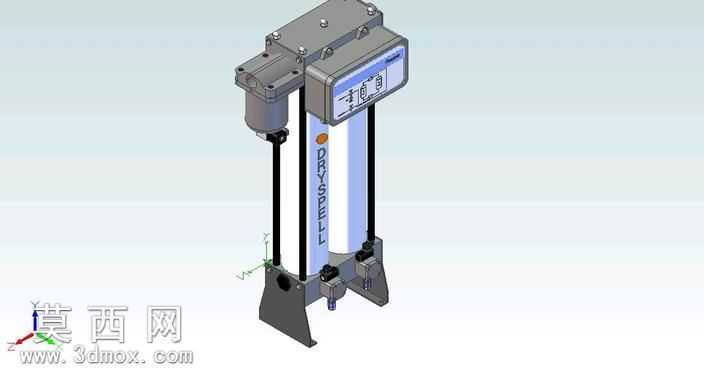

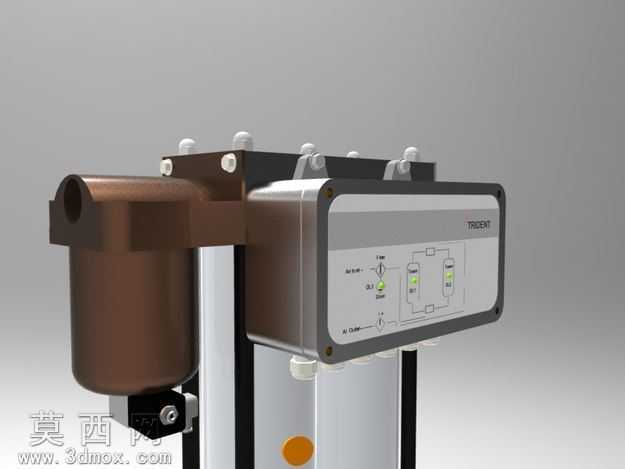

本作品为无热再生吸附式空气干燥机的三维数字化设计模型，建模阶段依托参数化三维设计软件完成全尺寸1:1比例构建，首先对设备的核心功能模块进行拆分梳理，将整体结构划分为吸附干燥罐体单元、气动控制阀体组、集成式控制面板、支撑安装机架、气路连接端口五大组成部分，逐一完成各零件的特征建模。建模过程中严格遵循气动气源处理设备的工业设计规范，对吸附罐体的承压腔体壁厚、进出气口的法兰连接尺寸、控制阀组的安装定位基准都做了精准的参数约束，保证各装配部件之间不存在干涉问题，装配层级按照实际设备的组装逻辑搭建，可实现完整的爆炸视图拆解展示，清晰呈现内部吸附剂填充腔、气流分配通道、再生气路节流孔等隐蔽结构。材质渲染阶段针对不同部件的实际工业用材做了对应的材质球调配，左侧吸附罐体采用金属棕褐色氧化喷涂材质，还原工业铸铝罐体经表面处理后的哑光金属质感，控制面板区域采用浅灰色工程塑料面板搭配黑色密封边框，面板上的流程示意图、状态指示灯、调节旋钮都做了精细化的贴图与凹凸纹理处理，支撑立柱采用磨砂银色铝合金材质，紧固件、气路接头等小零件采用镀锌亮面金属材质，整体渲染效果贴近工业现场实际设备的视觉质感。设计思路围绕无热再生吸附干燥的工作原理展开，通过双塔交替吸附、再生的结构布局，实现压缩空气的连续干燥处理，模型完整还原了设备的气路走向逻辑，可直观展示压缩空气从进气口进入吸附塔，经吸附剂干燥后从出气口输出，同时部分干燥空气经节流降压后对另一侧饱和吸附塔进行再生吹扫的完整工作流程，设备在名义标准工况下可实现压力露点-40℃的干燥效果，能够彻底滤除压缩空气经空压机、后冷却器处理后残留的水分，满足气动控制系统对气源洁净度的使用要求。模型在结构细节上做了充分的还原，包括罐体顶部的控制阀组安装座、面板与罐体的固定卡扣、机架底部的安装固定孔位、罐体下方的排污阀接口等细节结构都完整呈现，可用于气动系统原理演示、气源处理站布局设计、设备运维培训等场景的数字化展示使用。
