空气驱动式气体增压装置结构三维设计

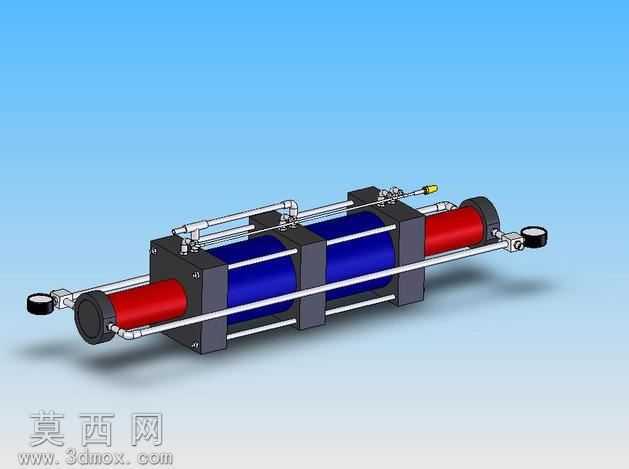

本模型为空气驱动气体增压器的完整三维设计成果，建模过程严格遵循气动增压设备的工程设计规范，采用全参数化建模逻辑搭建整体结构，从核心增压腔体到外部连接管路、端盖紧固件、压力检测表头等部件均按照实际工业产品的尺寸比例完成建模，各部件间的装配约束完全还原真实设备的连接关系，可清晰呈现设备的装配层级与运动逻辑。模型渲染阶段针对不同部件的材质特性做了精细化区分：两端驱动气缸的端盖采用哑光黑色金属材质，还原铸铝端盖的磨砂质感；中间增压腔体的外筒设置为深蓝色半透明工程塑料材质，可直观展示内部活塞组件的排布结构；横向布置的驱动气路管路采用亮面金属材质，还原不锈钢管路的光洁反光效果；两端伸出的活塞杆做了镀铬亮面处理，配套的压力表头采用黑色表壳搭配白色表盘的写实材质，整体渲染光影柔和，背景采用浅蓝渐变底色突出设备主体结构，各部件的材质区分度高，可清晰辨识不同功能模块的位置与形态。结构设计上采用双级增压的对称布局，两端对称布置空气驱动缸，中间串联两级增压腔体，通过驱动活塞与增压活塞的面积比实现气体压力放大，可将输入的压缩空气压力提升至8倍输出，适配氧气、甲烷、氮气等多种无腐蚀性气体的增压作业，整体结构无油润滑设计，可满足洁净气体增压的使用要求，气路管路沿缸体外侧平行布置，通过管接头与各腔体连通，两端预留标准气路接口便于外接气源与输出管路，端部设置的压力表可实时监测输出压力数值，整体结构紧凑，安装固定位布局合理，符合气动增压设备的工程设计要求。建模过程中对密封槽、管路接口螺纹、紧固件安装孔等细节特征均做了还原，未对结构做过度简化，可直接用于结构展示、原理教学以及后续的工程参考。
