发动机半圆弧连接构件三维设计作品

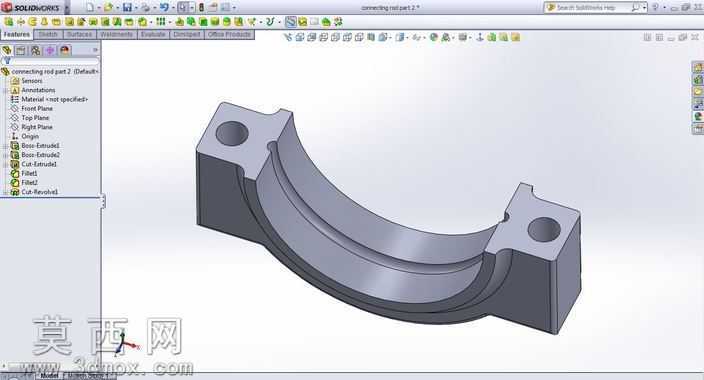

本作品为发动机配套的半圆弧式连接构件，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的严谨逻辑，从基础草图绘制开始逐步完成实体构建。首先在基准面上绘制构件的截面轮廓，精准定位两端安装凸台的孔位中心，确保两个安装孔的同轴度、孔中心与弧形内曲面的位置公差符合发动机部件的装配要求，通过拉伸特征生成两端带安装孔的方块凸台结构，再通过旋转特征生成中间的半圆弧连接主体，将两部分凸台与弧形主体进行合并布尔运算，消除实体间的拼接缝隙，保证模型为单一完整实体。建模过程中对构件的棱边做了符合机械加工要求的倒角处理，避免尖锐棱边产生应力集中，同时还原了零件加工后的工艺细节。材质配置阶段选用了常用的发动机结构钢材质，调整材质的金属粗糙度、反射率参数，渲染后呈现出哑光金属的质感，还原钢制机加工零件的真实视觉效果。结构上该构件为分体式轴瓦座的下半部分，中间的内圆弧面用于贴合发动机曲轴的轴瓦外壁，两端的带孔凸台用于穿装紧固螺栓，与上半部分构件配合完成曲轴部位的抱紧固定，弧形结构的壁厚经过合理设计，既保证足够的结构强度承受发动机运转时的冲击载荷，又控制零件整体重量实现轻量化设计。设计过程中同步校验了安装孔的孔径、孔距与标准紧固件的匹配度，内圆弧面的曲率半径与配套轴瓦的尺寸完全适配，各部位的拔模斜度符合金属铸造后机加工的工艺要求，避免后续生产中出现无法脱模、加工余量不足的问题，模型的所有特征均保留完整参数，可根据实际设计需求快速调整尺寸，适配不同排量型号的发动机装配需求，整体建模逻辑清晰，特征树排布规整，可直接用于后续的工程图生成、装配模拟、有限元结构强度分析等工作环节。
