八倍增压液压气动助力器结构设计

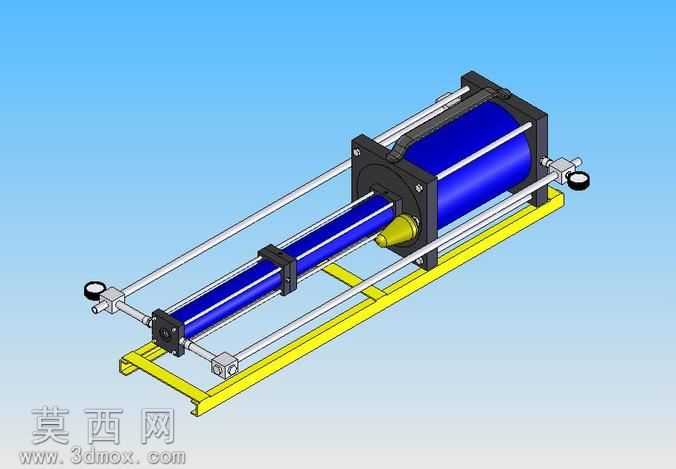

本作品为八倍增压式液压气动助力器三维模型，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械设计规范，所有零件均按实际加工装配逻辑完成约束配合，可实现完整的装配干涉检查与运动仿真验证。模型渲染阶段采用工业产品标准渲染流程，为不同功能部件匹配对应材质属性：增压缸筒部分赋予高光泽深蓝色金属漆材质，还原工业级缸体的表面处理效果；两端端盖、固定支架、拉杆等结构件赋予哑光黑色金属与镀锌银白金属材质，区分不同机加工零件的表面工艺；底部安装机架赋予亮黄色防锈漆材质，模拟工业设备机架的涂装特征；两端的压力表、调节旋钮等辅件分别赋予玻璃、黑色橡胶、镀铬金属材质，最大化还原实物的视觉质感。结构设计上，该助力器采用卧式水平安装布局，主体由同轴串联的气动驱动腔与液压增压腔组成，外围通过四根平行镀铬拉杆完成两端端盖的拉紧固定，底部采用焊接式型钢机架承载整体重量，两端分别配置压力检测仪表与行程调节限位结构，可实现进气压力的八倍放大输出，适配入口压力5-20Bar的常规气动气源工况。设计思路围绕气液增压的核心原理展开，通过大直径气动活塞与小直径液压柱塞的面积差实现压力倍增，无需额外配置高压液压源即可获得高压输出，整体结构紧凑、传动效率高，拉杆式的缸体固定方式便于拆装维护，底部机架预留标准安装孔位可直接集成到各类自动化压装、夹紧、冲压设备中，模型完整还原了所有内部流道、密封槽、连接螺纹的细节特征，可直接用于方案演示、工程参考与教学演示使用。
