发那科M420iA工业机械手三维设计作品

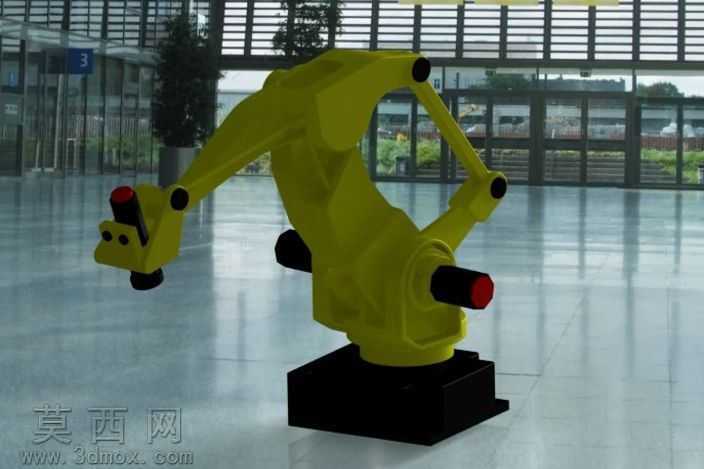

本作品为发那科M420iA工业机械手的三维数字化建模成果，建模过程严格参照实体设备的真实比例参数开展，首先通过多视角参考图校准整体尺寸比例，从基座部分开始逐步搭建各段机械臂的结构框架，确保各关节的转动轴位置、臂段长度比例与真实设备完全一致。建模阶段采用实体建模与曲面建模结合的方式，基座部分还原了厚重的安装底座结构，预留了与地面固定的安装位结构，表面的散热格栅、接线端口等细节均做了精细化还原；大臂与小臂部分采用流线型曲面造型，还原了工业机械手外壳的弧面过渡特征，各关节处的轴端封盖、连接法兰结构都做了独立建模，清晰呈现各部件的装配关系。材质渲染阶段，机械臂主体采用工业设备常用的亮黄色哑光漆面材质，调整材质的粗糙度与反光参数，还原真实工业漆面的柔和反光效果；关节轴端的封盖采用亮黑色硬质塑料材质，端部的标识块采用正红色哑光材质，与黄色臂身形成鲜明的视觉区分；基座部分采用深黑色磨砂金属材质，模拟铸铁底座的厚重质感，地面场景采用高反光的抛光地坪材质，添加柔和的环境反射效果，提升整体渲染的真实感。结构设计上完整还原了该型号机械手的多关节串联结构，清晰呈现腰座回转、大臂俯仰、小臂俯仰、腕部转动的各运动副位置，各部件之间预留了合理的运动间隙，符合真实工业机器人的运动逻辑，可用于后续的运动仿真演示、自动化产线布局模拟等场景。整体建模过程注重工业设备的严谨性，所有外观细节均参考真实设备的公开参数与外观资料完成，没有添加冗余的装饰性结构，既保证了外观的高度还原，也保留了结构的合理性，能够直观展现该型号工业机械手的整体形态与结构特征，适用于工业自动化教学演示、产线方案可视化展示等用途。
