IRB5500喷漆工业机器人工作站三维设计

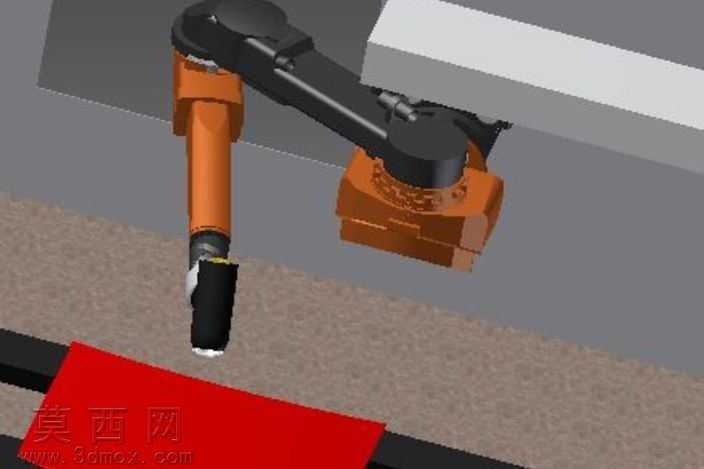

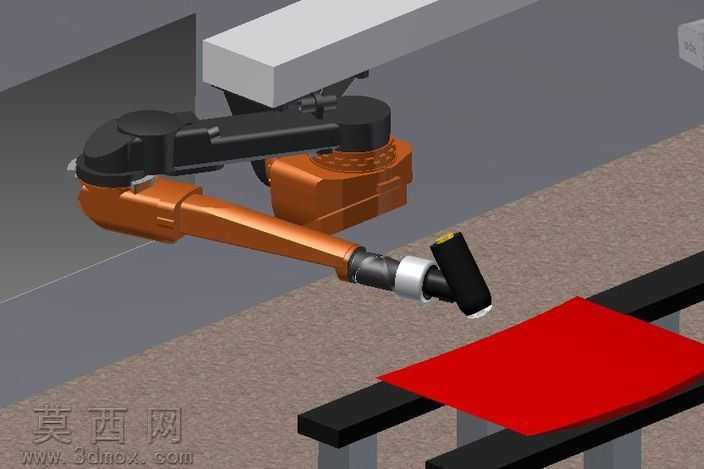

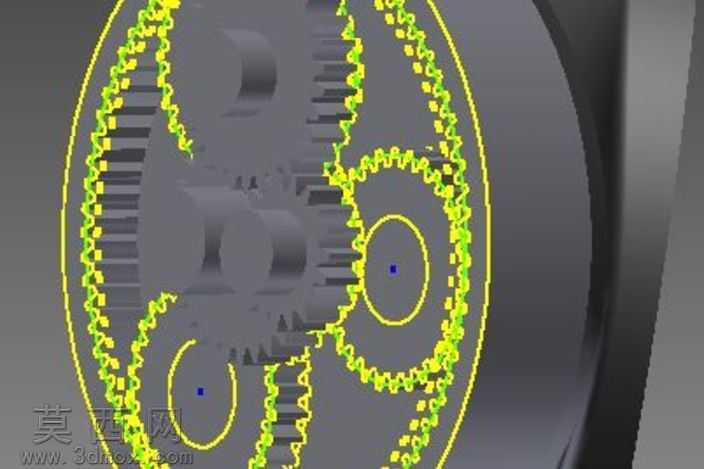

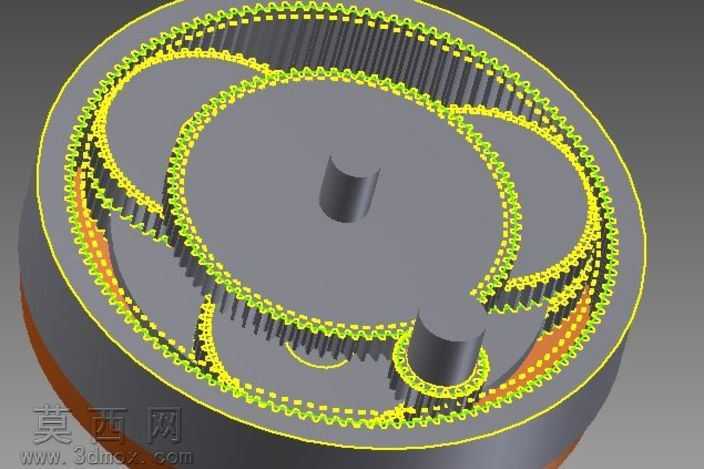

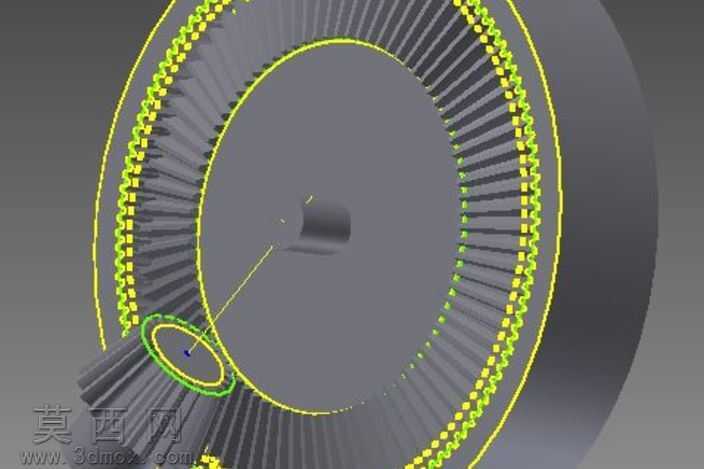

本模型为IRB5500喷漆工业机器人配套喷涂工作站的三维设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，严格按照实体设备的尺寸比例进行1:1还原，对机器人本体的多关节结构、末端喷涂执行器、工件输送工位、待喷涂板材定位结构都做了精细化的特征建模。模型搭建过程中，首先完成机器人底座回转结构、大臂摆动关节、小臂俯仰关节、腕部旋转机构的层级装配约束，确保各运动副的转动范围与真实设备的运动行程保持一致，可直观模拟机器人喷涂作业的全路径动作。材质渲染环节，针对机器人本体的不同部件做了差异化材质赋予：机器人承重臂部分采用哑光橙红色工业烤漆材质，关节连接壳体采用磨砂黑色工程塑料与金属漆面结合的材质表现，末端喷枪的握把部分做了防滑橡胶质感处理，金属喷嘴部分赋予高反光镀铬金属材质，还原真实喷枪的金属光泽；待喷涂的红色板材采用高光汽车漆面材质，输送线的支撑结构采用哑光黑色金属材质，地面部分做了粗糙磨砂的工业地坪材质表现，整体渲染效果贴合真实喷涂车间的场景质感。结构设计上，完整还原了工作站的布局逻辑：机器人固定安装于工位侧方的安装基座上，输送线从机器人作业范围前方穿过，待喷涂板材通过定位治具固定在输送工装台上，机器人可沿预设轨迹对板材表面完成全覆盖喷涂作业，各部件之间不存在干涉问题，装配层级清晰，子零件分组明确，可直接用于虚拟调试、作业路径仿真、教学演示等场景。设计思路围绕喷涂作业的实际工况展开，重点还原了喷漆机器人的作业姿态与工作站的布局合理性，既保证了模型外观的还原度，也兼顾了结构的可动性与装配逻辑的严谨性，能够直观展现自动化喷涂工作站的运行原理与设备构成。
