可调式活动扳手五金工具三维结构

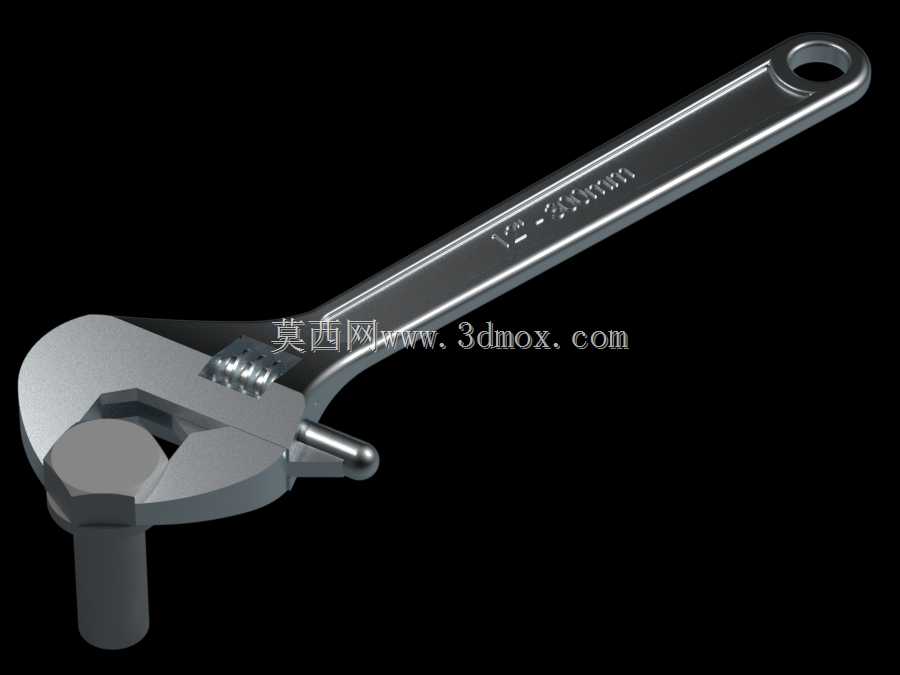

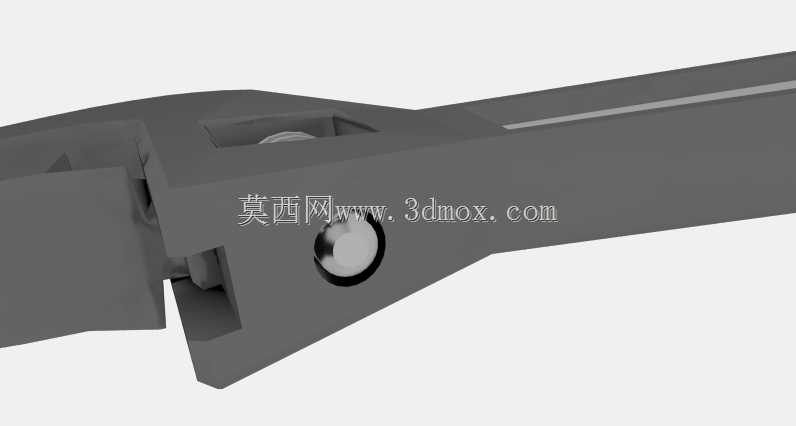

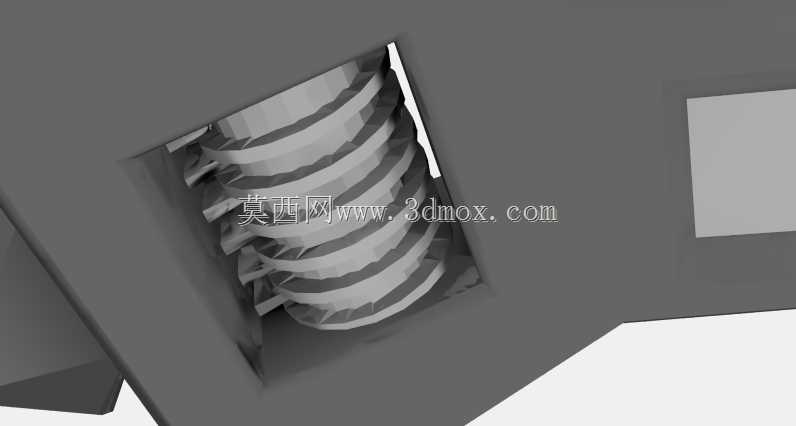

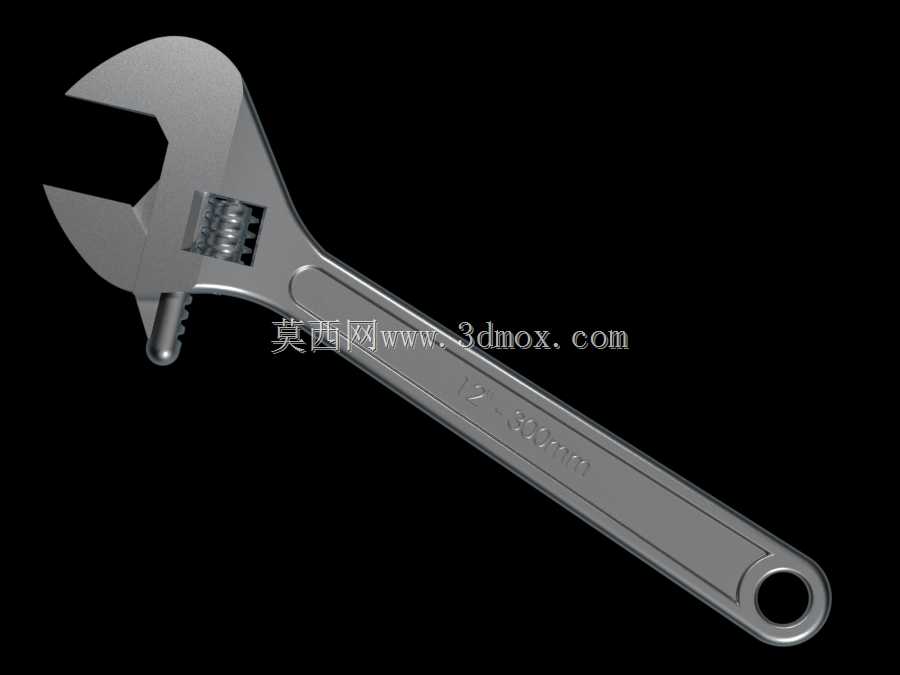

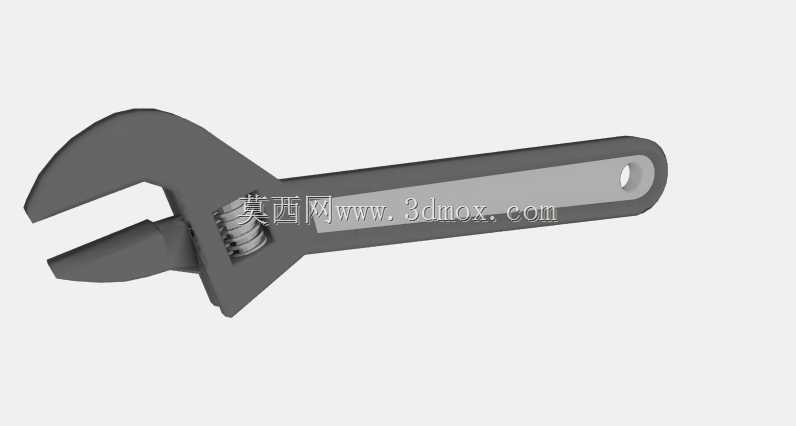

　　在设备运维、机械装配、家装维修等各类作业场景中，活动扳手是出现频率极高的手动夹持类工具，其核心价值在于可通过调节活动钳口的开口尺寸，适配不同规格的螺栓、螺母等紧固件，无需频繁更换对应尺寸的固定扳手，大幅提升零散作业、多规格紧固件拆装场景下的操作效率。从结构设计逻辑来看，这款活动扳手的整体结构分为固定钳体、活动钳口、调节蜗杆、握持手柄四个核心部分，固定钳体与手柄为一体化结构设计，保证整体受力时的结构强度，活动钳口嵌装在固定钳体的导向槽内，与调节蜗杆形成蜗轮蜗杆配合结构，转动蜗杆时即可带动活动钳口沿导向槽平稳滑动，实现开口尺寸的连续调节，调节过程无卡顿、无虚位，钳口闭合后两夹持面平行度误差控制在极小范围内，避免夹持紧固件时出现打滑、棱角磨损的问题。

　　从实际使用的受力角度出发，设计时对钳口部位做了加厚处理，固定钳口与活动钳口的夹持面加工有细密的防滑齿纹，齿纹角度经过反复验证，既能够在施加扭矩时牢牢咬合紧固件的棱角，又不会因为齿纹过尖造成紧固件棱角的不可逆损伤，适配对紧固件外观有要求的装配场景。手柄部位采用符合人体工学的弧度设计，握持区域做了扁平化加宽处理，长时间施加扭矩时不会出现硌手的问题，手柄末端的挂孔设计既方便作业结束后悬挂收纳，也可在需要时穿入加力杆，应对大扭矩紧固件的拆装需求，不过设计时也明确了加力使用的扭矩上限，避免超出结构强度极限造成钳体断裂、蜗杆崩齿的安全隐患。

　　在尺寸边界的设计考量上，这款活动扳手的整体长度适配日常绝大多数作业场景，既不会因为长度过长造成狭小空间内操作受限，也不会因为力臂过短导致常规扭矩施加费力，最大开口尺寸覆盖了日常运维、装配场景中常见的紧固件规格范围，钳口的深度设计兼顾了大尺寸螺母的夹持需求与狭小空间内的操作灵活性，不会因为钳口过深导致在狭窄工位无法卡入紧固件位置。导向槽与活动钳口的配合间隙经过严格控制，间隙过大会导致夹持时活动钳口晃动，影响夹持稳定性，间隙过小则会导致调节蜗杆转动阻力过大，甚至在沾染金属碎屑、灰尘后出现卡滞，设计时预留了合理的配合间隙，同时在蜗杆部位预留了润滑脂存储的微小空间，日常维护时只需涂抹少量润滑脂即可保证调节结构长期顺畅运作。

　　从应用场景的适配性来看，这款活动扳手既可以用于生产车间内设备日常巡检时的紧固件紧固、松动排查，也可以用于户外管线维护、机电设备安装、家用五金维修等各类场景，相较于固定开口扳手，其单把工具即可覆盖一定尺寸区间内的所有紧固件，大幅减少作业人员需要携带的工具数量，尤其适合高空作业、外出抢修等携带工具数量受限的场景。在结构强度的设计验证阶段，针对钳口受力最集中的区域做了应力仿真分析，对固定钳体与活动钳口的过渡圆角做了优化，避免应力集中导致的结构断裂，蜗杆的齿形参数也经过匹配计算，保证调节时的传动比适中，既不会因为传动比过小导致调节速度过慢，也不会因为传动比过大导致调节精度不足，无法精准匹配紧固件的尺寸。

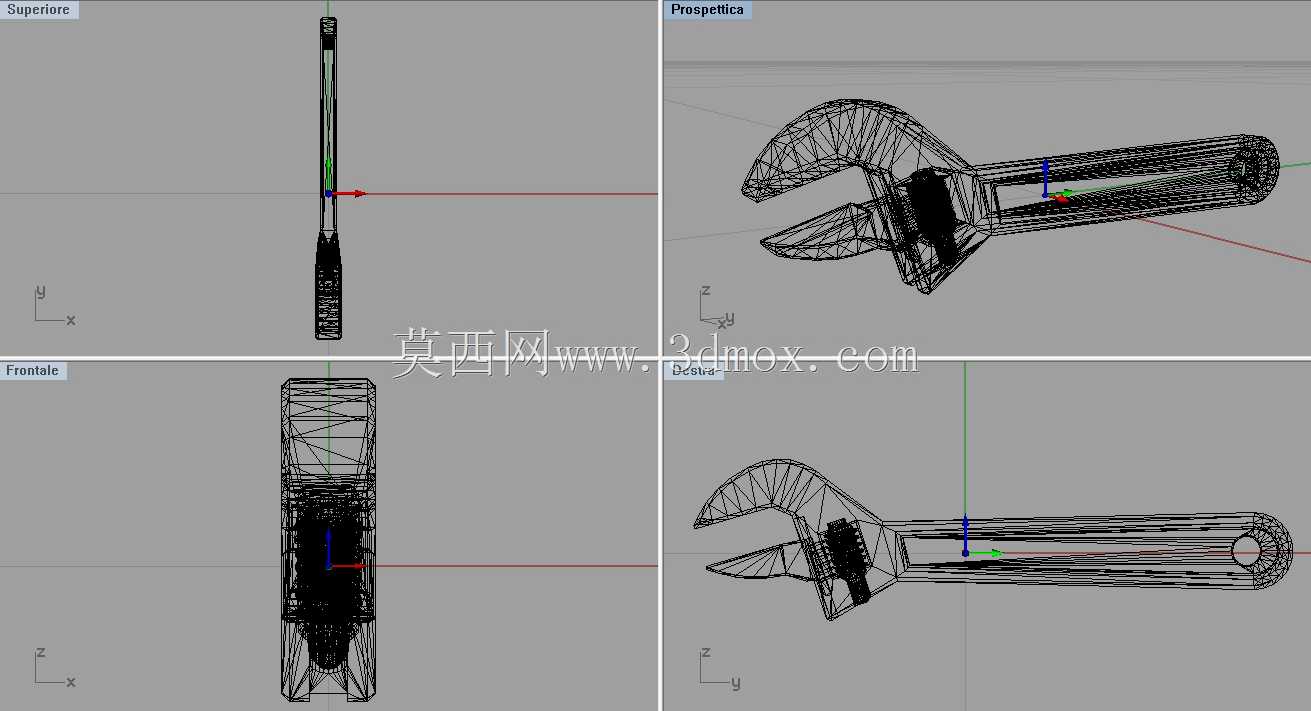

　　手柄与钳体的衔接部位做了圆弧过渡处理，避免应力集中造成的手柄断裂问题，整体表面做了防锈处理，能够适应潮湿、多粉尘的复杂作业环境，不会因为短期接触水汽、油污就出现锈蚀卡滞的问题。钳口的两个夹持面与扳手整体的受力中心保持在同一条直线上，施加扭矩时不会出现偏载力矩，既能够保证扭矩的有效传递，也能避免偏载造成的活动钳口变形、导向槽磨损问题。在实际使用过程中，调节蜗杆的转动阻尼设置适中，既可以单手完成开口尺寸的调节，也不会因为阻尼过小导致作业过程中钳口自行滑动、开口尺寸变化造成打滑。这款活动扳手的三维结构完整还原了实物的所有配合关系，包括蜗杆与活动钳口齿条的啮合细节、导向槽的配合公差、钳口齿纹的参数、手柄的弧度曲线，可用于五金工具的结构优化设计、手动工具的教学演示、虚拟装配场景的工具库搭建等用途，结构建模时严格遵循实际加工的尺寸公差要求，所有配合部位的尺寸都符合实际产品的装配逻辑，不存在结构干涉、配合关系错误的问题，能够直观展现活动扳手的工作原理与结构特点。
