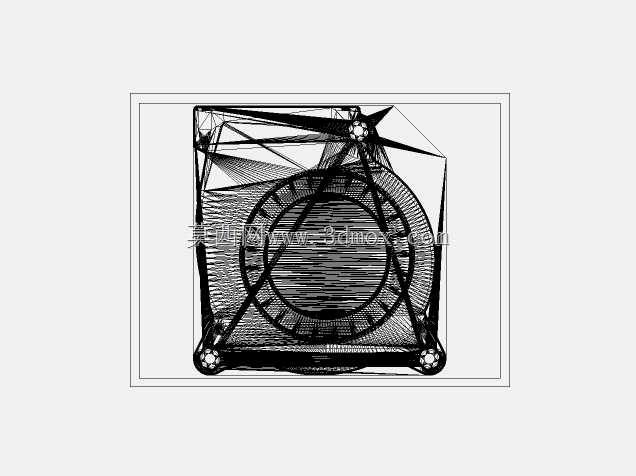

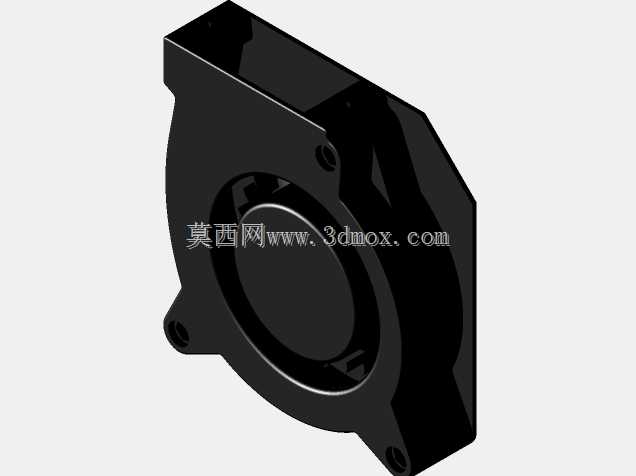

小型离心式鼓风机结构三维设计

　　这款小型离心鼓风机的结构设计，核心围绕小空间内的定向送风需求展开，日常在紧凑型电子设备散热、小型仪器风道送风、桌面级设备风冷循环场景中应用十分广泛。不同于轴流风机的直吹式送风逻辑，该款鼓风机采用侧出风结构，能够在有限的安装空间内完成90度转向的气流输送，适配很多进风与出风方向存在垂直夹角的设备布局需求。从结构设计逻辑来看，叶轮部分采用多叶片前倾式离心结构，叶片弧度经过反复调校，能够在较低转速下实现较高的风压输出，避免直吹式风机在遇到风道阻力时风量骤降的问题，适合搭配带有防尘网、导流风道的设备使用，不会因为风路存在局部阻力就出现送风效率大幅下滑的情况。外壳部分采用一体式注塑成型的结构思路，蜗壳型线完全匹配叶轮的出风角度，

　　气流在蜗壳内部的流动路径顺滑，没有突兀的折角结构，能够有效降低气流在壳体内的湍流损耗，同时减少运行过程中的气动噪音，适合对运行噪音有一定要求的民用电子、小型办公设备场景。安装边界方面，壳体四个角预留了带沉台的安装孔位，孔位间距经过标准化设计，能够适配市面上多数小型设备的安装孔位布局，安装时可以直接通过螺丝穿过孔位固定在设备机架或者壳体上，沉台结构能够保证螺丝安装后不会突出壳体表面，避免与周边其他部件产生干涉。出风端采用平直的矩形接口设计，接口尺寸匹配常规的小型通风软管或者设备自带的导流风道，安装时可以直接对接风道，不需要额外做转接结构，减少装配环节的额外工作量。进风区域设置在壳体正面的圆形区域，格栅间隙经过合理设计，

　　既能够保证足够的进风面积，又可以阻挡体积较大的异物进入叶轮腔，避免运行过程中异物卡滞叶轮造成设备损坏。叶轮与壳体之间的间隙控制在极小的范围内，既能够保证叶轮高速旋转时不会与壳体内壁产生摩擦，又能够减少间隙处的气流回流，提升整体的送风效率。轴承位的结构设计预留了标准的小型轴承安装位，能够适配常规的含油轴承或者滚珠轴承，设计人员可以根据实际的使用寿命、噪音要求灵活选择轴承类型，不需要对整体结构做大幅修改。接线端设置在壳体侧方的出线位置，预留了足够的走线空间，方便电源线从壳体内部引出连接驱动电路，不会与叶轮等运动部件产生干涉。在实际选型应用中，这类小型鼓风机常被用在小型投影仪、桌面3D打印机、小型工控机箱、车载电子设备的散热系统中，

　　相比同尺寸的轴流风机，它能够提供更高的送风压力，将气流输送到设备内部更深的发热区域，避免热量在设备内部堆积。设计过程中还充分考虑了批量生产的工艺性，壳体结构没有复杂的倒扣，采用简单的两板模即可完成注塑生产，能够有效降低批量生产的模具成本与成型难度，叶轮部分的结构也适配常规的注塑工艺，生产时的成型良品率更高。整体结构没有多余的冗余设计，所有的结构特征都服务于送风功能与安装便利性，壳体的壁厚均匀，能够避免注塑过程中出现缩痕、变形等问题，保证成品的尺寸精度，安装后不会出现壳体翘曲、叶轮擦壳等问题。
