工业储水供水用支架式水塔结构设计

　　在厂区生产供水、小型集中居民点供水、工程临时供水等场景中，支架式水塔是保障供水压力稳定、储备应急用水量的核心构筑物，区别于地下储水池的重力供水逻辑，这类架高式水塔依靠罐体安装高度形成自然水头，无需额外配置稳压泵组即可维持供水管网的基础压力，能大幅降低供水系统的日常运行能耗，同时在市政供水中断、供电故障的突发状况下，依靠罐内储水量可维持数小时的基础供水需求，适配生产应急、消防备勤等多重使用需求。

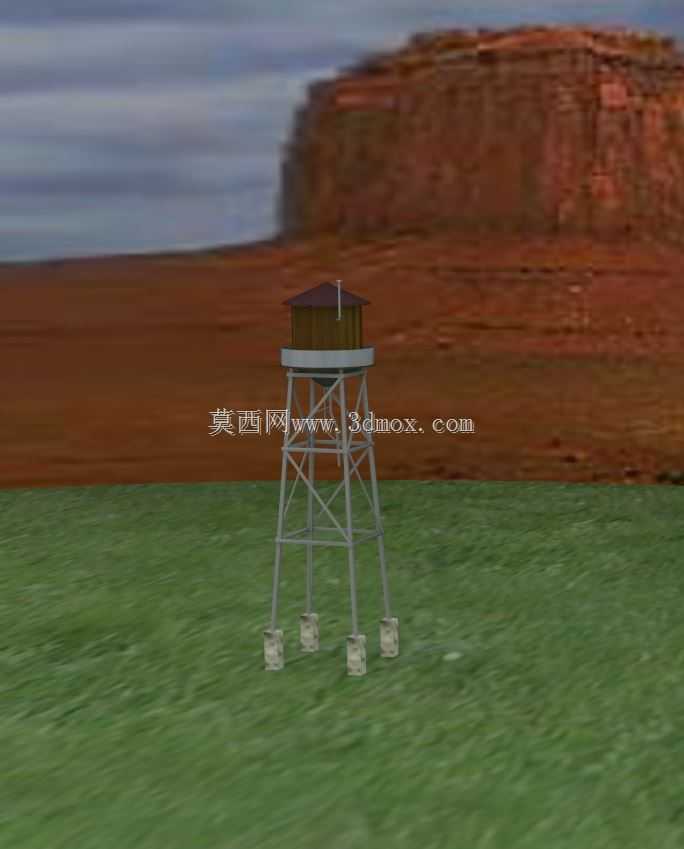

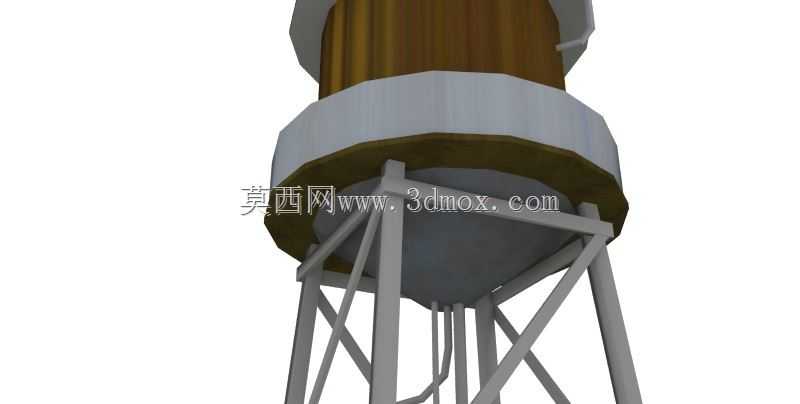

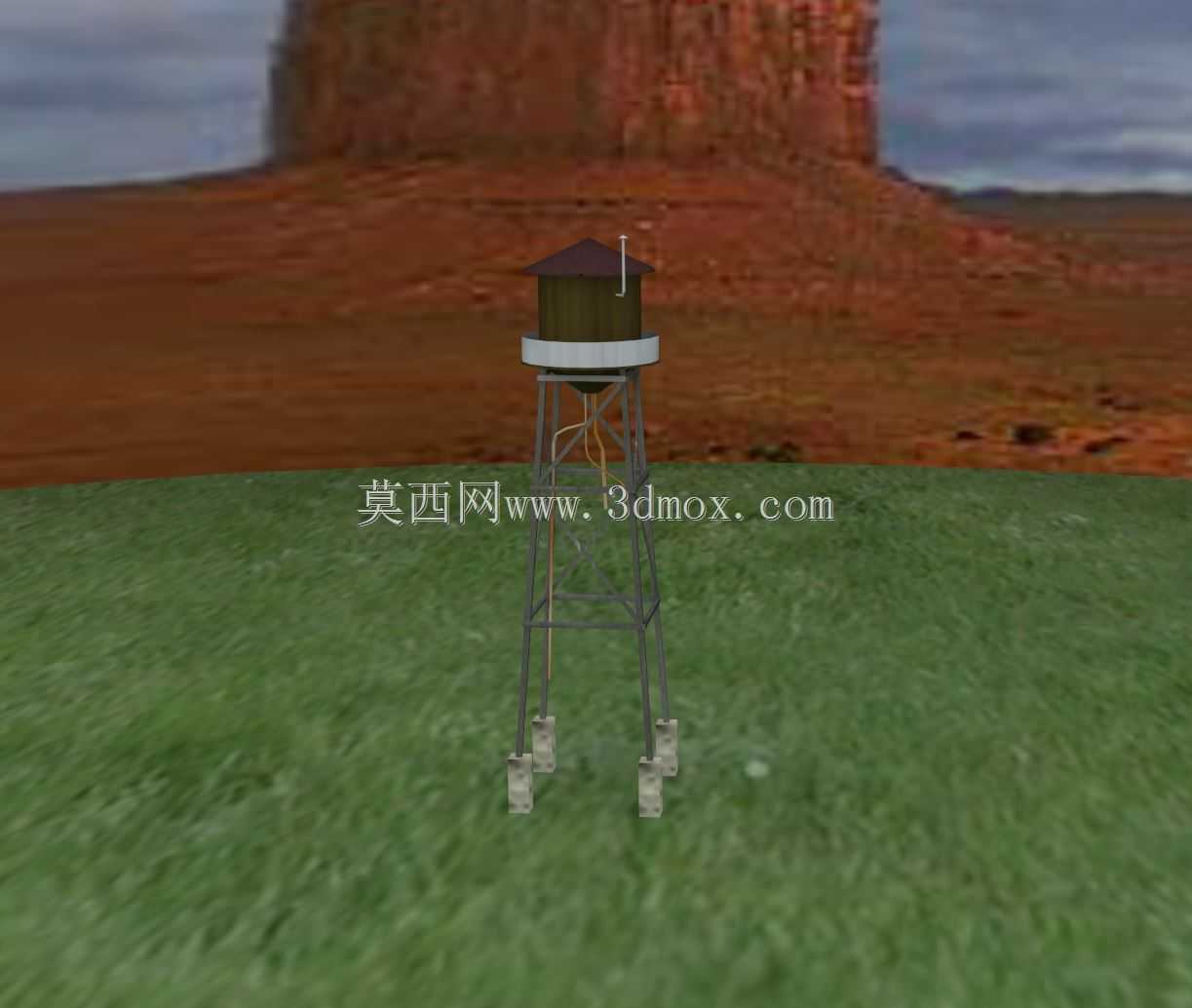

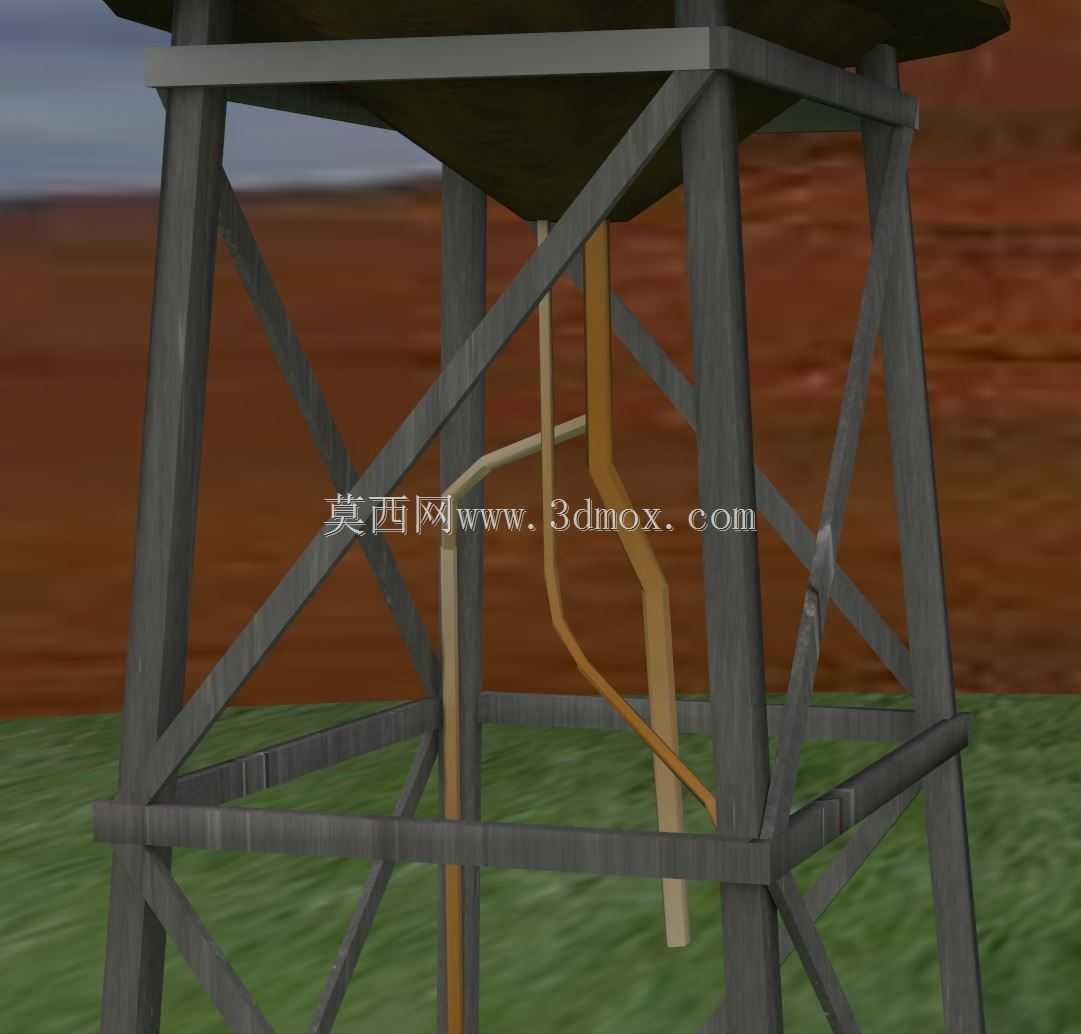

　　从结构设计逻辑来看，该水塔采用下部桁架支架+上部储水罐体的分体式承载结构，下部支架选用等边角钢拼接成空间桁架体系，每根立柱与斜撑的连接节点均采用满焊工艺处理，斜撑按照45度受力角交叉布置，可将上部罐体满载时的垂直荷载均匀分散到四个支腿的基础锚固点，同时抵消侧向风载、小型地震作用下的水平倾覆力矩，避免支架出现失稳变形。上部储水罐体采用圆柱形筒体设计，相比方形储舱可消除直角位置的应力集中问题，降低长期盛水状态下的焊缝渗漏风险，罐体下部设置锥斗形集水段，锥角按照55度设计，可保障罐内水体排空时无残留死水，同时便于沉积物的定期清理，罐体顶部设置检修人孔与通气管，通气管管口配置防虫网罩，避免外界杂物进入罐内污染水质，罐体侧壁预留进水、出水、溢流、排污四个标准法兰接口，可直接对接厂区供水管网的对应管路，无需现场额外开孔改造。

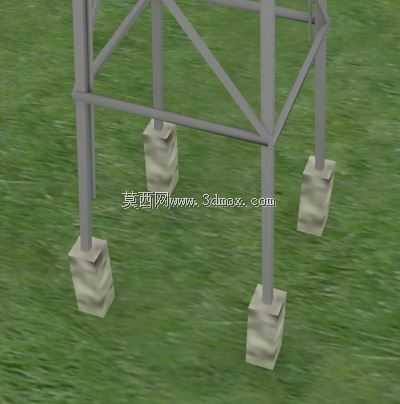

　　在安装边界的尺寸控制上，该水塔的支架支腿跨距按照3.2米见方设计，基础施工时仅需在四个支腿位置浇筑独立混凝土墩，每个基础墩的预埋钢板水平度误差需控制在2mm以内，避免支架安装后出现偏载受力；罐体总架高高度为12米，可保障供水末梢点位的自由水头不低于0.12MPa，满足三层以下工业厂房、普通民居的供水压力要求，罐体满载总储水量为50立方米，进水口配置浮球阀联动装置，当罐内水位达到设定上限时自动切断进水，水位下降到下限时自动开启补水，无需人工值守操作。

　　建模过程中针对结构受力的薄弱点做了细节优化，比如支架与罐体底部的连接位置，额外增设了一圈环形加强圈梁，圈梁采用10号槽钢煨弯成型，与罐体底部的焊接段长度不小于150mm，避免满载时罐体底部出现局部凹陷变形；所有钢结构构件的表面均按照户外防腐要求做了三层涂装处理，底层为环氧富锌底漆，中间层为云铁中间漆，面层为耐候性聚氨酯面漆，可适应户外日晒雨淋的使用环境，降低后期维护的频次。不同于民用大型水塔的混凝土结构设计，这款钢结构支架式水塔所有构件均可在工厂预制完成后运输到现场拼装，整体安装周期仅需3到5天，拆卸后也可转运到其他场地重复使用，适配临时工程工地、季节性生产厂区这类需要灵活布设供水设施的场景，同时支架下部的镂空空间可预留出管路安装、阀门操作的足够作业面，日常巡检时可直接通过支架上的爬梯到达罐体顶部的检修平台，完成阀门操作、水质检查、防腐层巡检等日常维护作业。
