装箱机用油缸夹持式带式输送设备

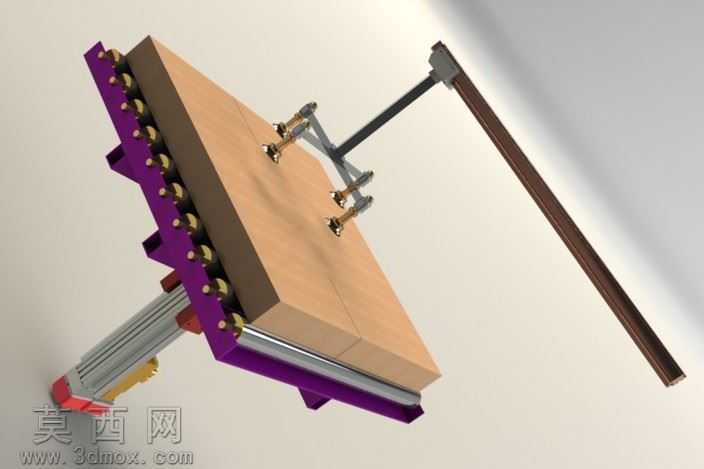

本模型为装箱工序配套的带式输送装置，采用三维参数化建模完成整体装配设计，建模过程中对各零部件进行了精准的尺寸约束与配合校验，确保所有运动部件无干涉、装配关系符合实际机械加工与装配要求。模型渲染阶段针对不同部件赋予了贴合实际工业应用的材质：输送机架体采用哑光紫色喷塑金属材质，还原工业设备表面的耐磨涂层质感；承载物料的输送面采用浅棕色高密度耐磨板材材质，模拟实际生产中用于承托包装箱的硬质工作台面质感；驱动油缸部分采用银灰色金属缸体搭配红色端盖密封件材质，清晰区分液压元件的不同功能结构；夹持组件采用亮面金属材质搭配黑色防滑胶头，还原夹持执行端的防滑接触设计；长导向杆采用深棕色硬质合金材质，体现导向部件的高强度耐磨属性。结构设计上，该输送装置集成了带式连续输送与油缸驱动夹持定位双重功能：侧边布置的多组滚轮支撑结构保障输送带运行平稳，避免长距离输送过程中带面跑偏；斜向布置的液压油缸通过铰接支架连接三组夹持头，可在物料输送至装箱工位时伸出，对包装箱进行精准定位夹持，配合装箱机械手完成物料装填作业；长导向杆为夹持机构提供稳定的直线运动导向，避免夹持动作出现偏斜；底部设置的驱动辊组与侧边张紧结构，可实现输送带的张力调节，保障长期运行的稳定性。设计思路围绕装箱工位的实际生产需求展开，摒弃了传统带式输送机仅具备输送功能的单一设计，将定位夹持功能集成于输送设备本体，无需额外设置独立的定位工装，有效缩减装箱工位的设备占地面积，同时缩短物料从输送到定位的工序节拍，提升装箱作业的整体生产效率。建模过程中对所有运动副均添加了合理的配合约束，可直接用于运动仿真模拟，验证油缸伸缩行程、夹持动作范围与输送节拍的匹配度，为后续的实物加工制造提供完整的三维数字模型支撑，也可作为同类包装输送设备设计的参考案例，帮助设计人员快速理解集成式输送定位设备的结构布局与功能实现逻辑。
