立式电子卡检测输送设备三维设计

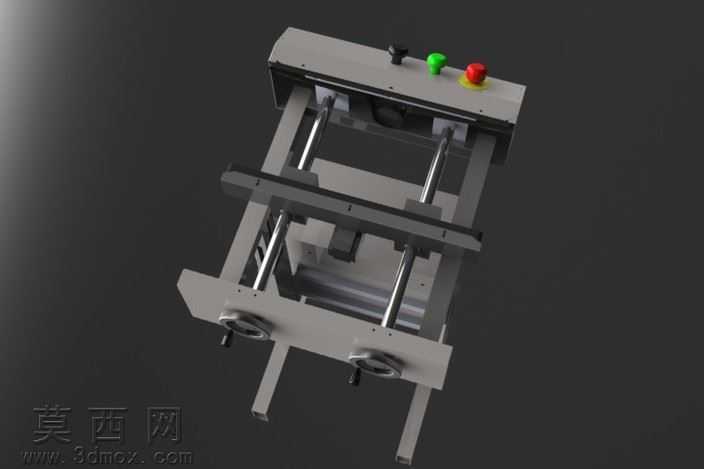

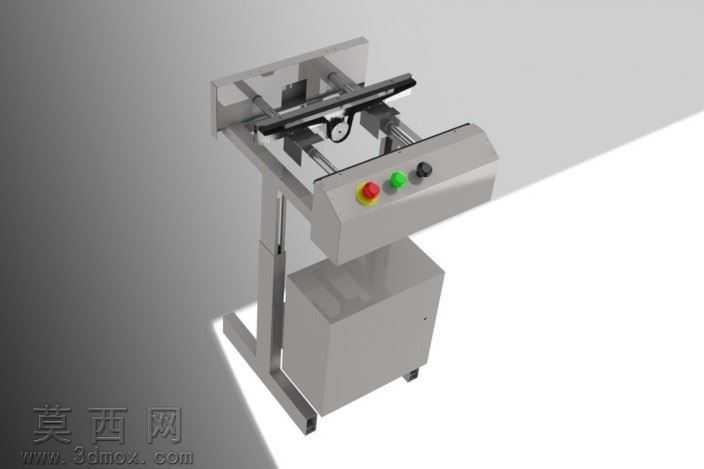

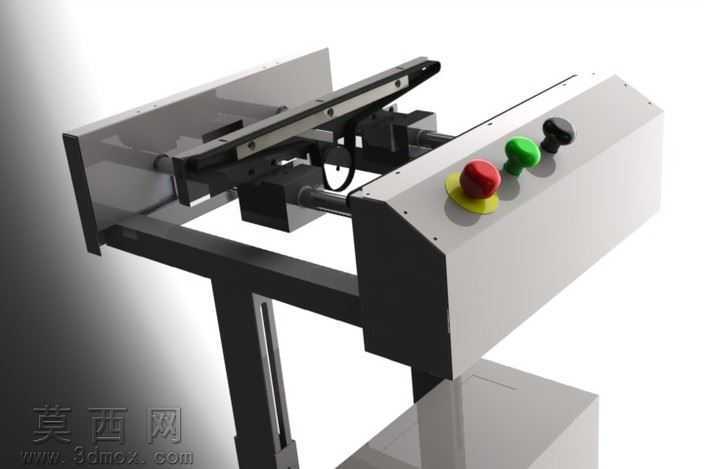

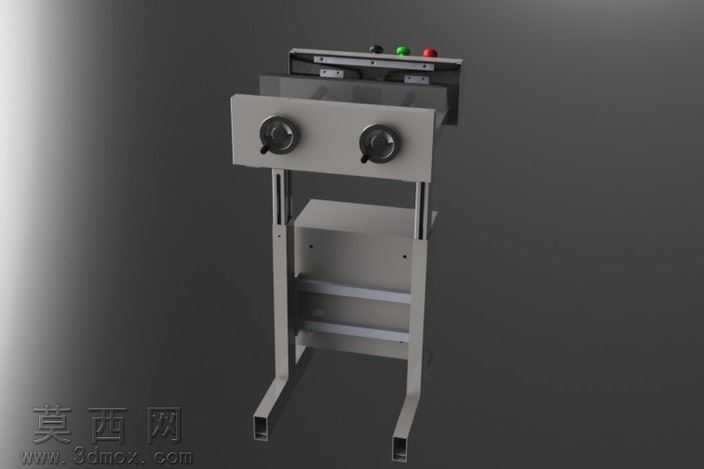

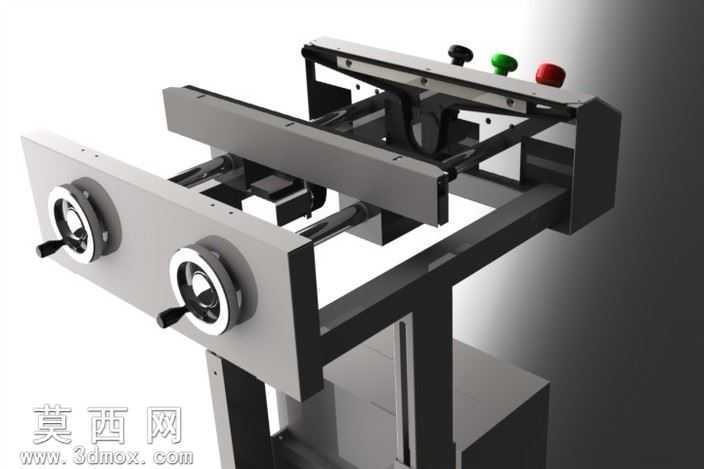

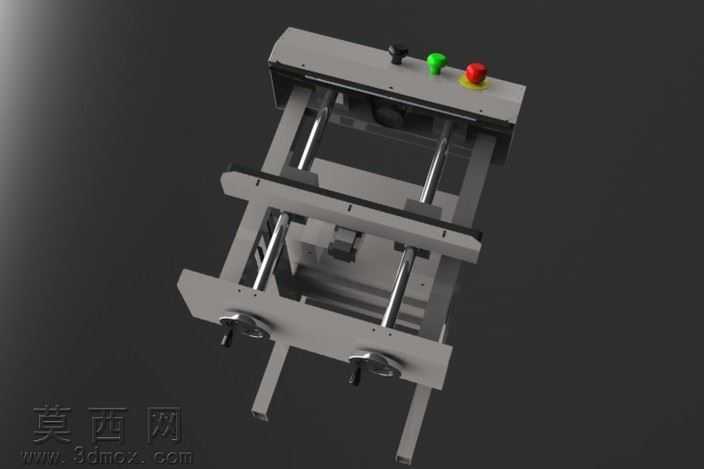

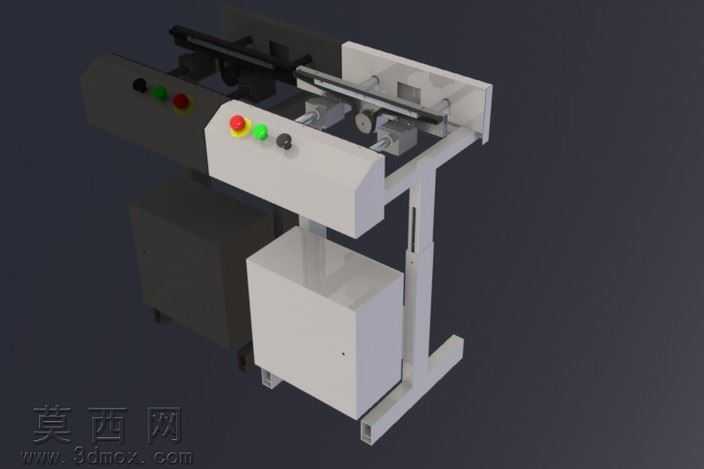

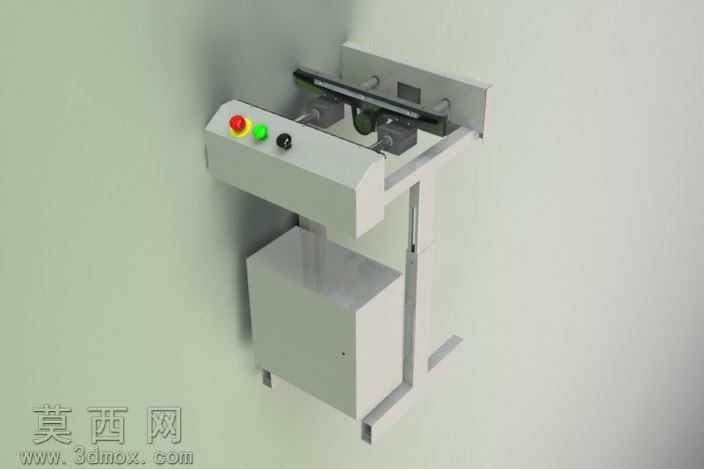

本作品为面向电子卡检测工序的立式输送设备三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体机架布局到细小操作元件均做了精准还原，可直接用于结构验证、方案展示与生产参考。建模阶段首先确定C型立式机架的整体框架，采用方管焊接式机架的结构逻辑，底部设置带脚轮的支撑底座，兼顾设备的放置稳定性与工位移动调整的便利性，上部伸出的悬臂结构用于安装输送执行机构，下部独立柜体用于容纳电气控制元件与走线空间，整体布局充分利用垂直空间，减少产线的平面占地面积，适配紧凑的电子生产车间工位排布。设备上部的输送执行机构采用线性导轨搭配滑动载台的结构，建模时还原了导轨的安装定位面、滑动副的配合间隙、载台的工件定位结构，可清晰展示电子卡的输送路径与定位逻辑，确保检测工位的工件位置精度。操作端的建模还原了带急停按钮、启动按钮、状态指示灯的操作面板，按钮的安装孔位、面板的倾斜角度均按照人机工程学设计，方便操作人员站立操作时快速触达控件，清晰观察设备运行状态。渲染阶段采用哑光工业灰作为机架主体材质，操作面板区域采用深灰与黑色搭配，按钮采用红、绿、黄等标准工业警示色区分功能，柜体门板做了细微的磨砂质感处理，金属导轨部分做了轻微的金属反光效果，整体渲染效果贴近真实工业设备的视觉质感，无过度夸张的特效处理，还原设备在生产车间的真实呈现状态。结构设计上充分考虑了设备的维护便利性，下部柜体设置可开启的门板，方便内部电气元件的检修更换，上部输送机构的外侧预留了调节与维护的操作空间，走线槽沿机架内侧隐藏布置，既保证外观整洁也避免线路被输送运动部件剐蹭。整体建模过程严格按照机械设计的规范进行，各零部件的装配关系清晰，配合公差符合常规工业设备的设计要求，可直接导出工程图用于生产加工，也可用于自动化产线的方案仿真验证，帮助设计人员提前排查结构干涉、操作空间不足等潜在问题，缩短设备的开发迭代周期。
