带放料架的卷材加工输送一体机

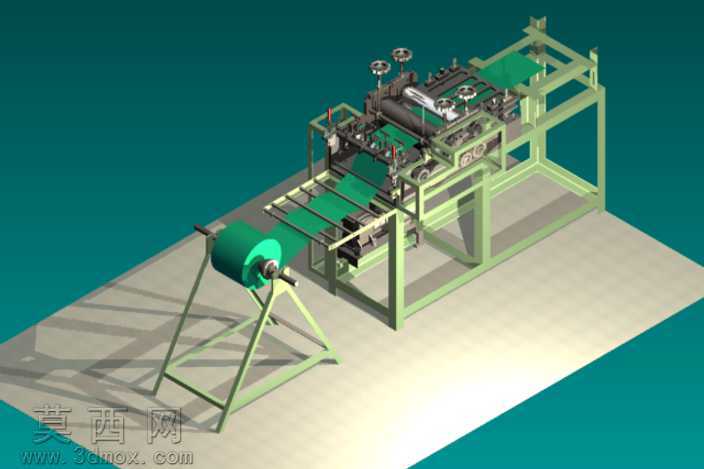

本模型为卷材加工配套的输送一体机三维模型，采用三维建模软件完成整体结构设计与装配搭建，完整还原了设备从放料、导料、输送到加工工位衔接的全流程结构。建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、运动部件都做了精准的尺寸约束，确保各部件之间无干涉，可直观呈现设备的运行状态。模型的机架部分采用方管焊接框架结构建模，赋予了哑光金属材质，还原工业设备机架的厚重质感，表面做了统一的浅绿涂装材质处理，符合常规工业输送设备的外观配色习惯。左侧独立设置的卷材放料架采用三角支撑结构，搭配可转动的放料辊轴，建模时还原了辊轴的轴承安装位、卷材挡盘结构，可适配不同幅宽的卷状物料放料需求，放料架与主机架之间预留了合理的物料张紧空间。主机部分的输送结构采用皮带输送形式，建模时还原了输送辊筒、皮带承托板、侧边导向条的细节，皮带赋予了深绿色橡胶材质，还原工业输送皮带的质感；输送段上方设置了多组可调式压料辊与导向调节机构，每一组调节手轮、丝杆、压辊支架都做了精细化建模，可实现对输送物料的压合定位与输送位置微调，保障物料输送过程中的平整度与位置精度。设备的驱动与传动部分也做了结构还原，包含传动齿轮、传动轴、驱动安装位的结构建模，清晰展示动力传递的路径。渲染阶段采用工业场景常用的渐变背景与地面投影效果，通过光影调整突出设备的结构层次，各部件的材质区分清晰，金属机架的哑光质感、橡胶皮带的柔韧质感、调节手轮的金属光泽都得到了合理呈现。整体设计围绕卷材连续加工的输送需求展开，将放料、输送、压料定位功能集成于一体，结构布局紧凑合理，各功能模块的位置排布符合人工操作与设备维护的空间需求，可直接用于同类输送设备的结构参考、方案展示以及教学演示使用，完整呈现了工业卷材输送设备的典型结构设计思路。
