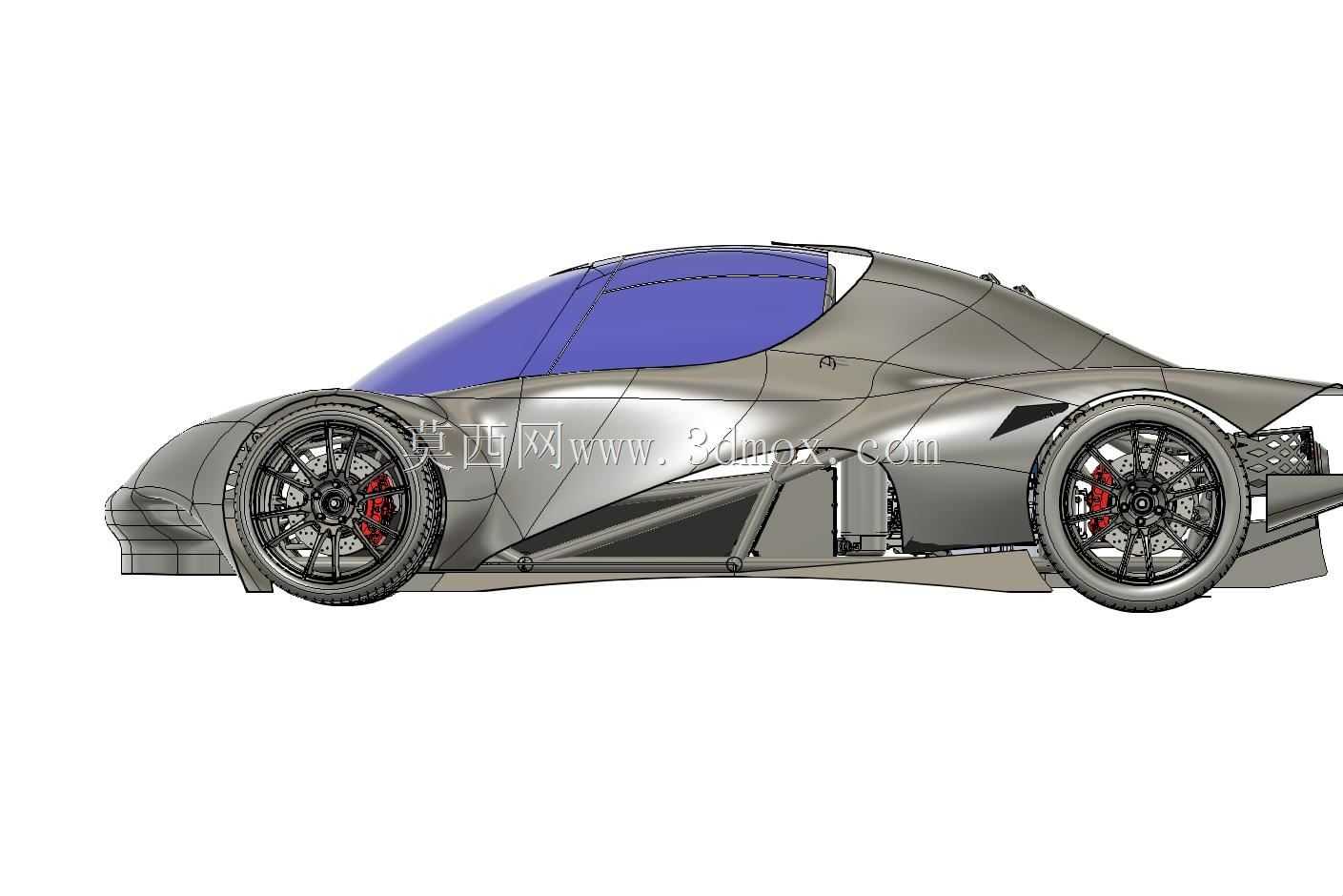

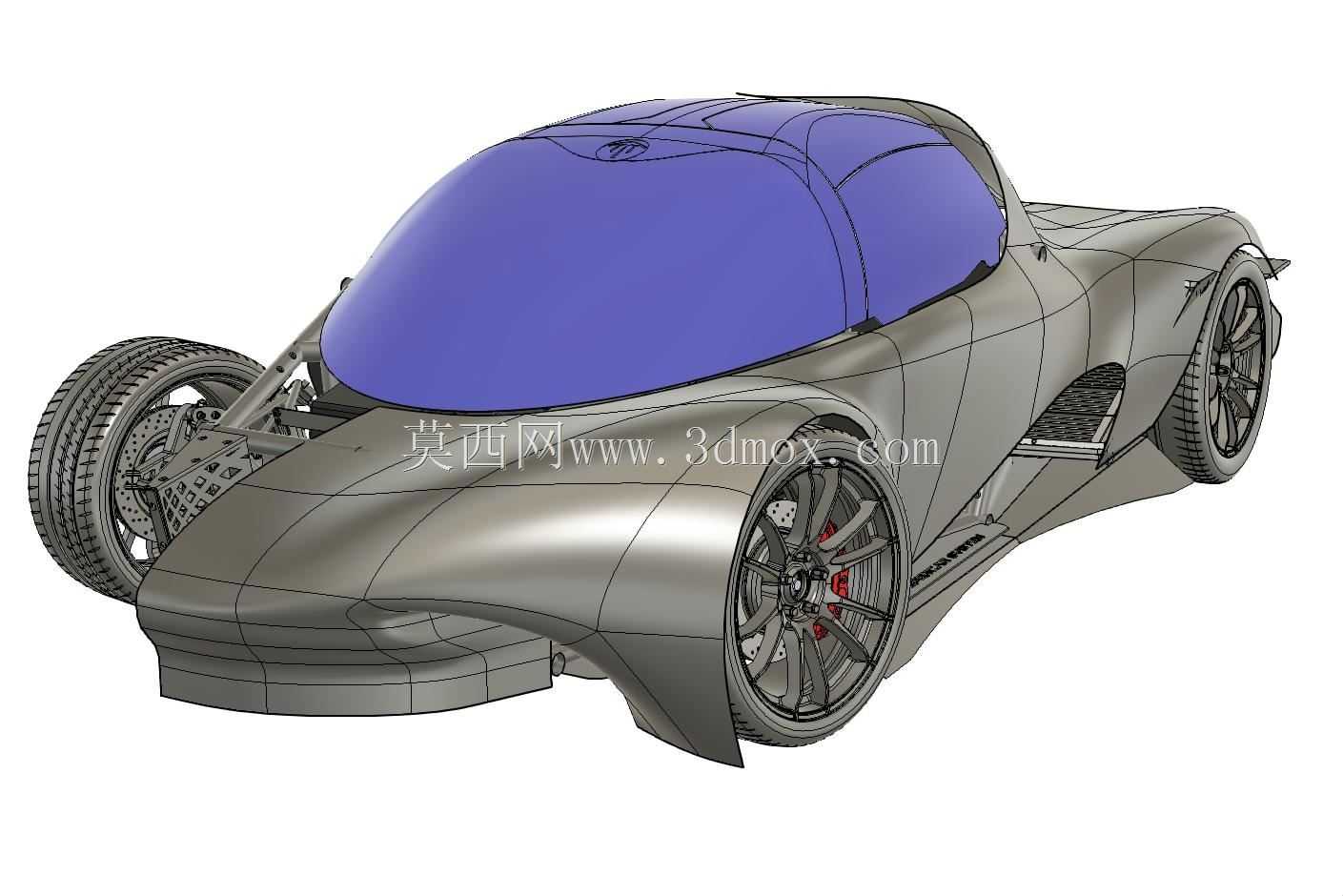

流线型碳纤维轻量化概念跑车外观结构

　　该作品呈现的是一款面向轻量化赛道场景打造的双座运动跑车外观与底盘外露结构设计，核心应用场景聚焦于小众定制跑车研发、碳纤维车身工艺验证以及高校交通工具设计专业的结构教学参考。从实际用途来看，这套结构方案可直接作为碳纤维小批量试制的数模基础，覆盖从油泥模型逆向校核到模具分型的全流程设计参考，外露的悬架与行走机构部分，也能为改装车领域的底盘行走系统匹配提供直观的结构参照。

　　设计思路上完全围绕空气动力学效率与碳纤维材料成型特性展开，整车曲面采用连续G2连续的顺滑过渡，没有突兀的折线与棱角，从车头鼻锥开始的曲面顺着轮拱上方自然延伸至车尾，将座舱完全包裹在一体化的曲面壳体中，这种设计一方面能降低高速行驶时的风阻系数，减少车头升力，另一方面也适配碳纤维预浸料一体成型的工艺要求，减少分件数量，降低粘接与拼接带来的结构强度损失。座舱部分采用整体式泡罩挡风结构，曲面曲率经过多轮调整，既保证驾驶员前方的视野范围，又能让气流顺着挡风曲面顺滑流向车顶，避免在A柱位置形成紊流区。

　　行走机构部分直接采用外露式设计，没有设置传统的轮拱包覆结构，双叉臂悬架的摆臂、转向拉杆、刹车卡钳与通风刹车盘全部外露，这种设计一方面是为了降低整车整备质量，省去非金属轮拱罩的重量，另一方面也方便赛道场景下的快速检修与部件更换，不需要拆卸覆盖件就能直接完成悬架参数调整、刹车片更换等操作。轮圈采用多辐式锻造结构，辐条造型经过空气动力学优化，行驶时能引导气流穿过轮圈，带走刹车系统产生的热量，避免热衰减影响制动性能。轮胎采用大扁平比的运动轮胎，胎壁厚度较薄，能提供更直接的路感反馈，匹配赛道驾驶的操控需求。

　　安装边界与尺寸控制上，整车轴距控制在双座跑车的常规区间，前轮距与后轮距保持一致，保证转向时的车身稳定性，车身最低点距离地面的间隙设定为赛道使用的常规高度，兼顾高速行驶的下压力需求与日常场地内挪车的通过性。车头部分没有设置传统的进气格栅，散热需求通过车身侧后方的进气通道满足，气流从车身侧面的隐藏式进气口进入，流经动力系统与散热系统后从车尾下方导出，同时能利用气流流速差形成额外的下压力，提升高速行驶时的轮胎抓地力。车身侧面的曲面特意在轮拱后方做了内收处理，能快速导出轮拱内部的乱流，减少气流在车身侧面的拖拽阻力。

　　从结构特性来看，整个车身壳体采用碳纤维单体壳设计思路，乘员舱部分作为核心承力结构，前后悬架直接连接在单体壳的预埋金属接头上，不需要额外设置独立的车架结构，能大幅降低整车重量，同时提升车身的扭转刚度，在激烈驾驶时能减少车身形变，保证悬架定位参数的准确性。外露的底盘部分做了平整化处理，能减少车底气流的紊流，避免车底形成升力，配合车尾的扩散器结构（数模中预留了安装位置），能在高速行驶时形成稳定的下压力输出，让车辆在弯道中拥有更高的极限速度。

　　这套数模的曲面质量完全达到A级曲面标准，所有曲面之间的连接顺滑无褶皱，既可以直接用于渲染效果图制作，也能导入CAE软件做空气动力学仿真分析，验证不同车速下的风阻系数与下压力分布，还能直接导出用于碳纤维模具的加工，不需要额外做曲面修补工作。对于交通工具设计从业者来说，这套数模能直观展示流线型碳纤维车身的设计逻辑，理解材料特性与造型设计之间的匹配关系，对于底盘改装从业者来说，外露的悬架结构也能作为双叉臂悬架布局的参考，理解悬架硬点布置与车身造型之间的避让关系。
