FutabaS9405舵机伺服双叶结构模型

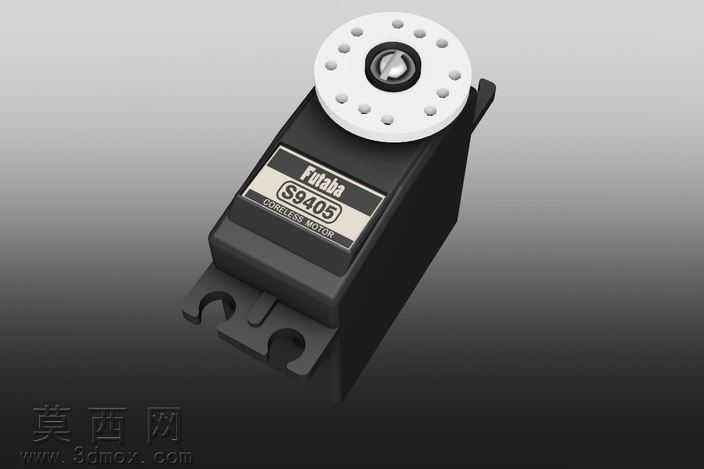

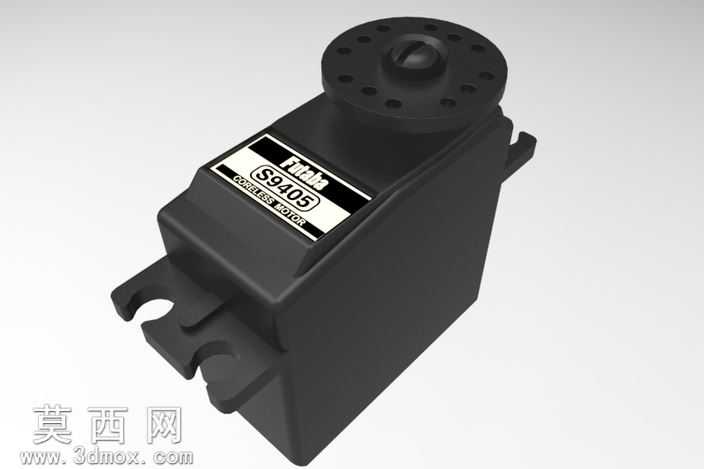

本模型为Futaba S9405型号舵机的三维结构建模，还原了双叶伺服舵机的完整外观与核心结构特征。建模过程中首先对实物进行尺寸测绘，确定舵机主体外壳、顶部输出舵盘、两侧安装固定耳的轮廓参数，以实体建模方式搭建基础外形：主体外壳采用长方体切角处理，还原实物的防磕碰圆角过渡，表面预留标签贴合的平面区域，精准复刻标签上的品牌型号标识排版。顶部输出舵盘采用圆盘式结构，均匀排布多组安装孔位，中心设置输出轴的固定卡槽，还原舵盘与内部输出轴的配合结构；两侧的安装固定耳设计有U型安装槽，匹配实物的螺丝固定安装方式，方便舵机在航模、小型机械结构上的装配固定。建模过程中对细节进行精细化处理：外壳的分模线、输出轴的一字槽、固定耳的倒角都做了还原，材质渲染上，外壳采用哑光黑色工程塑料质感，模拟舵机常用的玻纤增强尼龙材质，标签区域做亮面覆膜效果，输出轴部分做金属哑光质感，区分不同部件的材质差异。结构设计上还原了舵机的内部腔体预留空间，可拓展添加内部齿轮组、电机、控制电路板等细节结构，外壳的卡扣结构也做了对应设计，还原真实舵机的上下壳装配逻辑。该模型可用于航模结构装配验证、小型伺服机构的运动仿真演示、教学场景中舵机结构原理展示，建模时严格遵循实物比例，各部件的配合间隙符合实际生产装配公差，可直接用于装配干涉检查、3D打印验证等场景，帮助设计者快速完成舵机相关的机构搭建与方案验证，无需从零开始绘制舵机基础外形，大幅提升相关项目的设计效率。
