标准规格直齿圆柱传动齿轮三维设计

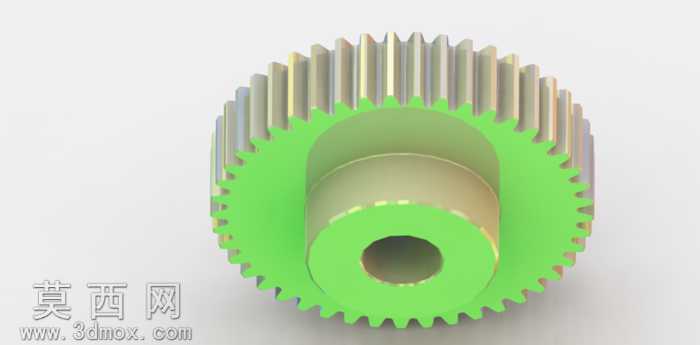

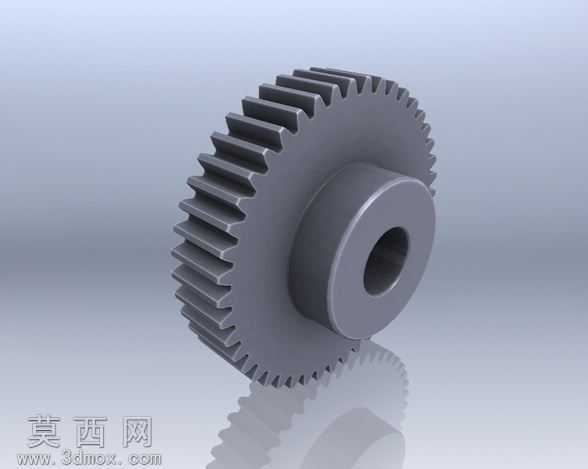

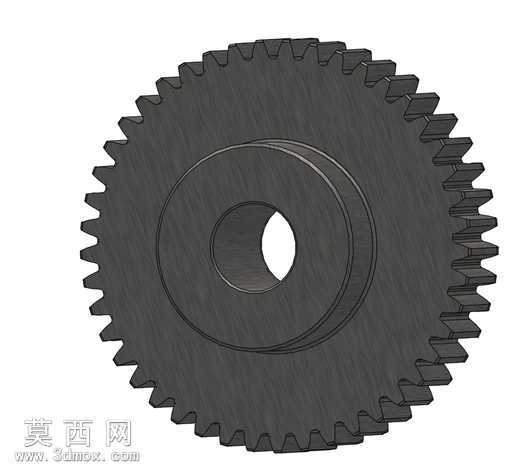

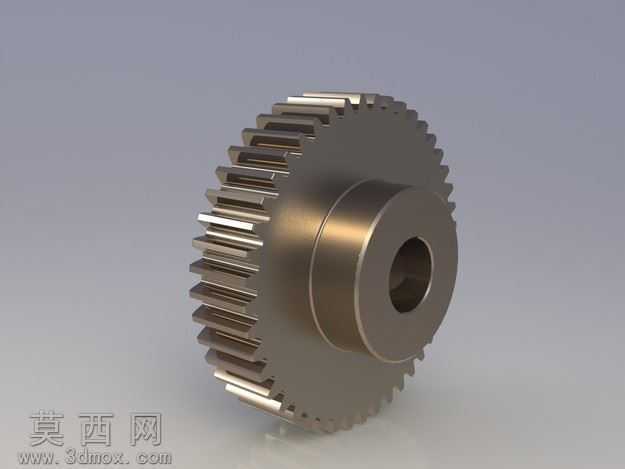

本作品为标准规格直齿圆柱传动齿轮，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过参数化计算确定齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，在三维建模环境中先绘制齿轮的分度圆、齿顶圆、齿根圆基准曲线，通过渐开线方程生成精准的齿廓曲线，利用圆周阵列功能完成全部轮齿的排布，保证每一个轮齿的齿形、齿距完全一致，避免出现齿形偏差影响传动精度。模型主体结构包含带轮毂的轮体部分，轮毂中心设置标准安装轴孔，轴孔与轮毂外圆、轮齿分度圆保持严格同轴度，轮毂与轮辐、轮缘之间做了平滑过渡处理，既保证结构强度，也避免应力集中问题。材质设置上选用常用的45号结构钢材质，渲染时赋予金属哑光质感，还原真实机加工齿轮的表面纹理，通过光影调整清晰展现轮齿的齿向、齿顶倒角、轮毂端面的细节特征，轮齿部分做了微小的齿端倒角处理，符合实际加工中的工艺要求，避免装配时轮齿边缘磕碰损伤。设计过程中充分考虑齿轮的实际传动工况，轮齿的齿厚、齿宽参数匹配对应模数的承载要求，轮毂的轴向长度满足与传动轴的配合长度需求，轴孔尺寸适配标准直径的传动转轴，整体模型无多余结构特征，所有尺寸均符合机械设计手册中对应规格齿轮的参数要求，可直接用于传动机构的装配仿真、运动干涉检查，也可作为机械设计教学中齿轮结构认知、传动原理演示的参考模型，模型的几何特征完整还原了真实直齿圆柱齿轮的结构特点，齿面、轮毂端面、轴孔内壁的细节都做了精细化处理，没有破面、错面等建模缺陷，能够适配各类机械装配场景的使用需求。
