直齿锥齿轮工业传动零件三维设计

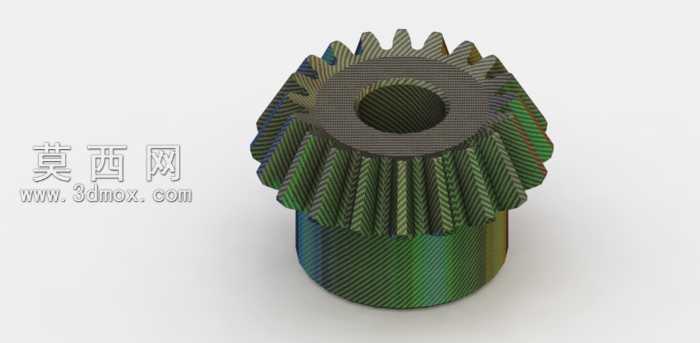

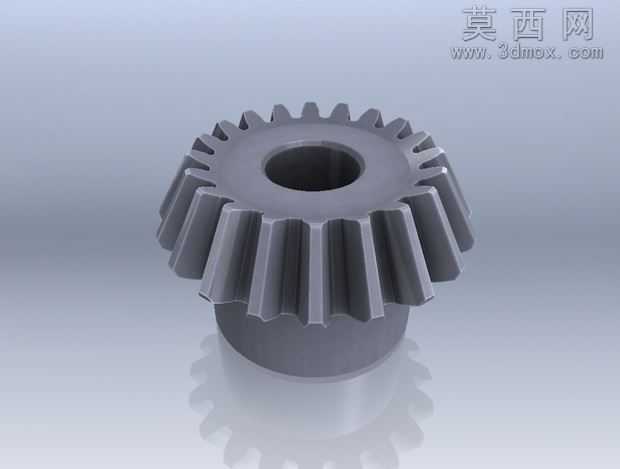

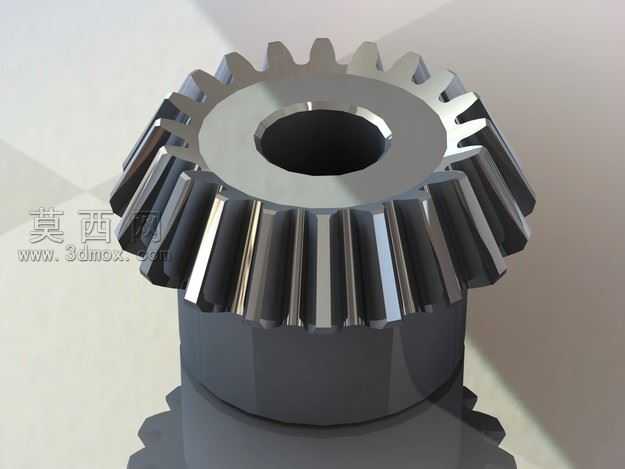

本模型为标准直齿锥齿轮三维设计作品，建模过程严格遵循直齿锥齿轮的啮合传动原理，以参数化建模思路完成整体结构搭建。首先确定齿轮的基本设计参数，包括模数、齿数、分度圆锥角、齿顶高系数、顶隙系数等核心传动参数，通过三维建模软件的草图绘制功能，先完成齿轮轴向剖面的轮廓绘制，精准勾勒出轮坯的圆锥台基体、中心安装通孔、轮毂定位台阶的轮廓线条，确保各部分尺寸符合机械传动的装配公差要求。随后通过旋转凸台特征生成齿轮的基体结构，保证基体的同轴度、端面垂直度满足传动件的精度基准。轮齿部分的建模采用渐开线齿廓生成逻辑，先在背锥展开面上绘制标准渐开线齿形轮廓，通过投影、放样等特征操作生成单个轮齿的实体结构，再通过圆周阵列特征，以齿轮中心轴线为阵列基准，按照设定的齿数完成全部轮齿的均匀排布，阵列过程中严格控制齿距偏差，保证相邻轮齿的角度误差控制在合理范围内，确保后续啮合传动的平稳性。材质设置上选用工业常用的45号结构钢材质，通过材质编辑器调整金属的漫反射、高光反射、粗糙度参数，还原钢制零件经机加工后的哑光金属质感，齿面部分适当提高高光强度，模拟齿面精加工后的光滑表面效果。渲染环节采用工作室光照环境，添加柔和的环境反射效果，在齿轮下方设置反光平面，呈现出零件放置在光滑工作台面的真实倒影，多角度展示齿轮的整体结构、轮齿形态、中心安装孔的细节特征。模型完整还原了直齿锥齿轮用于相交轴之间动力传递的结构特性，轮齿沿圆锥面均匀分布，齿厚从大端向小端逐渐收窄，轮毂部分的通孔设计用于与传动轴配合安装，整体结构无冗余特征，所有倒角、圆角细节均按照机械加工工艺要求设置，避免应力集中问题，可用于机械传动结构的装配仿真、运动干涉检查、工程图导出以及3D打印样件制作等场景，能够直观展示直齿锥齿轮的结构特点与传动逻辑。
