双联式30-48齿变速传动齿轮结构

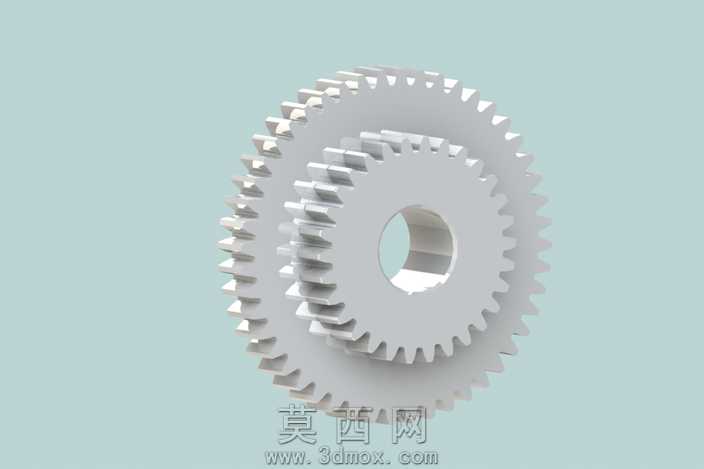

该作品为双联结构的变速齿轮三维建模成果，建模过程中首先依据齿轮传动设计参数，分别确定30齿与48齿两个齿轮的模数、压力角、齿顶高系数等核心参数，保证两个齿轮的齿形精度符合渐开线圆柱齿轮的设计规范。建模时先绘制单个齿轮的齿廓渐开线草图，通过拉伸生成单个齿坯后，采用圆周阵列的方式完成整圈轮齿的构建，再将两个不同齿数的齿轮同轴整合为双联一体结构，中间设计适配传动轴的安装通孔，孔位与齿轮本体保持严格的同轴度公差，避免传动过程中出现偏心抖动问题。材质设置上选用常规合金结构钢的材质属性，赋予模型金属哑光质感，渲染时采用柔和的均匀布光，清晰展现轮齿的齿面形态、齿根过渡结构以及两个齿轮的层级衔接关系，同时对齿顶、齿根的过渡圆角做了精细化处理，还原实际机加工齿轮的工艺特征。设计思路围绕变速传动的功能需求展开，双联齿轮可在传动系统中通过与不同齿数的配对齿轮啮合，实现不同传动比的切换，满足变速机构的动力传输需求，建模过程中严格控制轮齿的啮合间隙参数，保证两个齿数段的齿轮都能与对应配合齿轮顺畅啮合，无卡滞、干涉问题，整体结构紧凑，同轴布局的设计也减少了传动系统的轴向占用空间，适配各类紧凑型变速传动场景的设计参考需求。
