Amarok赛车摩托三重夹钳轻量化结构设计

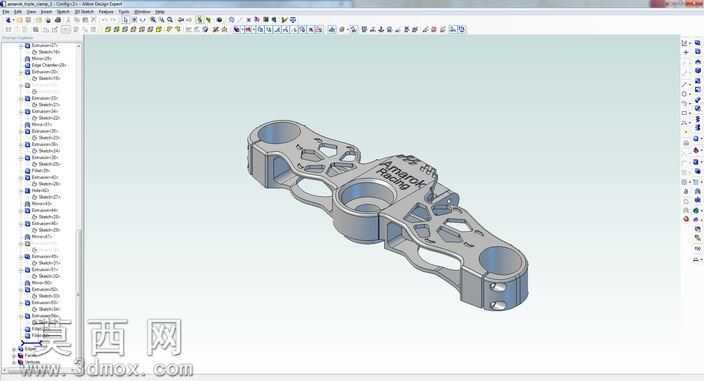

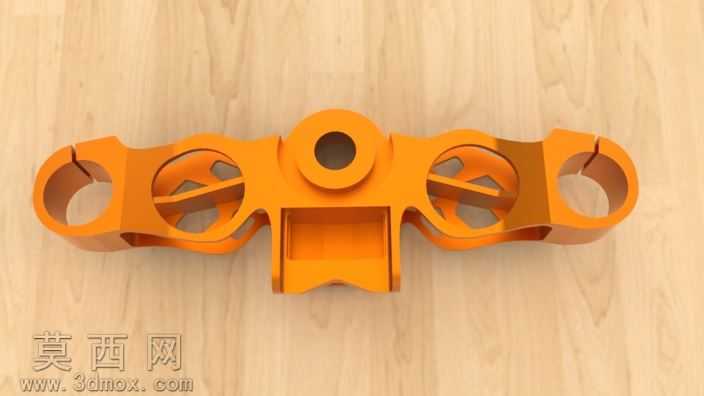

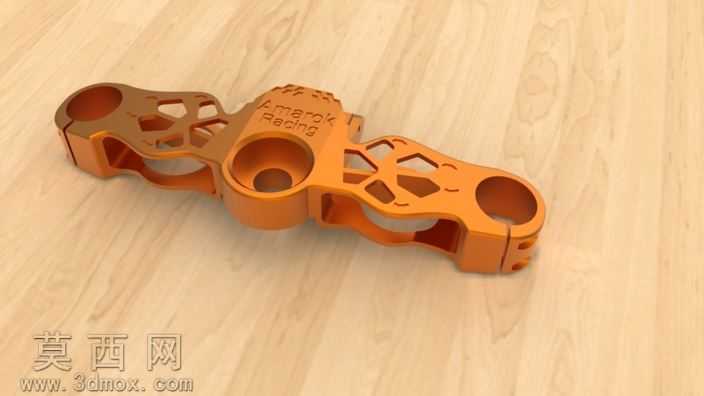

本作品为针对Amarok赛车摩托车打造的三重夹钳第二版三维设计，整体建模过程围绕赛车部件的高强度与轻量化核心需求展开，在三维建模阶段，设计师首先对摩托车上联板的安装适配尺寸进行精准参数化定位，明确夹钳与前减震、方向柱的装配公差基准，确保所有安装孔位的同轴度、孔间距完全匹配实车装配要求，避免后续生产装配出现干涉问题。建模过程中采用实体建模与曲面建模结合的方式，先构建夹钳的整体受力主体框架，再针对非受力区域进行拓扑优化式的镂空结构设计，每一处镂空的轮廓都经过受力路径推演，保证在削减材料重量的同时，不会破坏构件整体的力学传导路径。材质设定上选用6061T6铝合金作为预设加工材质，渲染阶段针对阳极氧化后的橙色金属质感进行反复调试，还原铝合金硬质氧化后的细腻磨砂金属质感，同时对构件表面的激光蚀刻标识做了凹凸贴图处理，让标识呈现出真实的蚀刻凹陷效果，边缘的倒角、加工棱线都做了精细化处理，还原数控加工后的真实边角质感。结构设计上，该夹钳采用对称式三孔布局，中间大尺寸孔位用于适配方向柱连接结构，两侧对称孔位用于固定前减震套筒，主体受力区域保留完整的工字形截面结构，保证构件的抗扭、抗弯强度，非受力的侧翼区域则设计了连续的三角形镂空结构，利用三角形结构的力学稳定性，在大幅削减材料用量的同时维持结构刚性，最终构件整体重量控制在849克，相比同强度的实心夹钳重量降低近百分之四十，完全满足赛车竞速场景下的部件减重需求。设计过程中还还原了实车夹钳上的所有细节特征，包括侧边的紧固卡槽、表面的品牌标识区域、安装定位的小凸台结构，所有细节都严格参考真实赛车夹钳的结构比例，让模型既具备工程生产的参考价值，也拥有极高的渲染展示效果，可直接用于赛车配件的设计验证、加工出图以及改装方案展示使用。
