黄色矩形车载雾灯三维结构设计

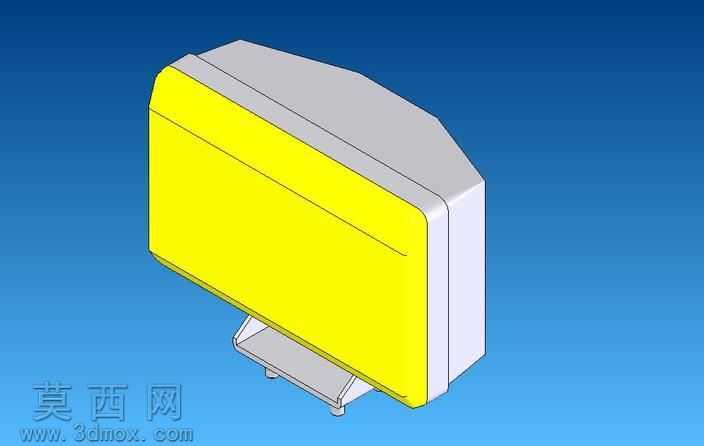

本款矩形雾灯的三维建模过程遵循车用照明部件的设计逻辑，首先在三维建模环境中完成整体轮廓的草绘定位，结合车载安装场景的空间约束，确定整体为带切角的长方体主体搭配底部安装支架的结构形态，建模阶段优先保证各部件的装配公差合理性，主体外壳、灯罩、安装底座三个核心模块分别独立建模后完成虚拟装配校验，避免出现结构干涉问题。材质渲染阶段针对不同部件做了区分设置，灯罩部分采用高饱和度的半透明黄色材质，调整材质的透光率与漫反射参数，还原雾灯灯罩的滤光特性，能够在渲染效果中体现出光线透过黄色灯罩后的柔和漫射效果；主体外壳部分采用浅灰色哑光硬质塑料材质，模拟车用工程塑料的表面质感，调整材质的粗糙度参数避免出现过度反光的失真效果；底部安装支架采用同色系的硬质材质，添加细微的安装卡扣与定位支脚结构，还原真实车载灯具的安装固定结构。结构设计上，主体外壳的边缘做了小角度的倒角处理，既符合车用部件的安全设计要求，避免锐边带来的安装风险，也能让整体造型更具流畅感；灯罩与外壳的衔接处做了内嵌式的卡槽结构设计，在三维模型中预留了密封胶条的安装位，满足车用灯具的防水防尘设计要求；底部的安装支架设置了两个对称的定位支脚，支脚处预留了螺丝安装孔位，可直接适配车辆前保险杠的对应安装点位，无需额外做结构修改。设计思路上优先兼顾功能性与装配便利性，整体造型摒弃了传统圆形雾灯的圆润形态，采用矩形轮廓能够获得更宽的横向照射范围，提升雨雾天气下的行车视野覆盖度；黄色灯罩的配色符合雾灯的光波穿透特性，能够在雨雾环境中让光线传播更远的距离，同时不会对对向车辆造成过度的眩光干扰；整体模型的结构拆分清晰，各部件的壁厚设置均匀，符合注塑成型的工艺要求，可直接用于后续的结构验证、开模生产参考，也可用于车载配件的数字化展示场景。
