量产型电动汽车脚踏板结构设计

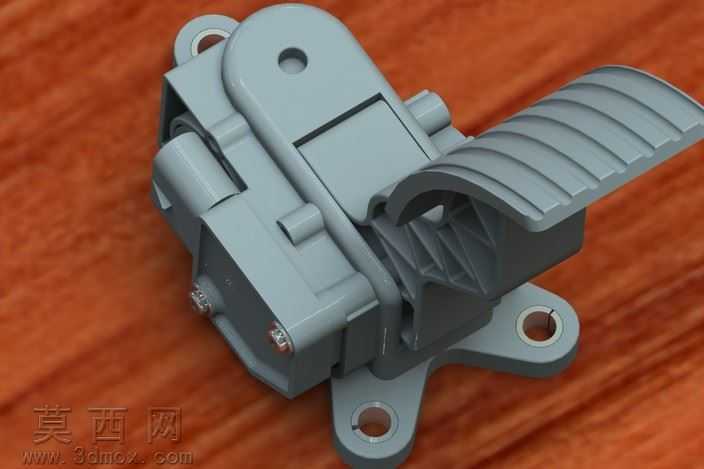

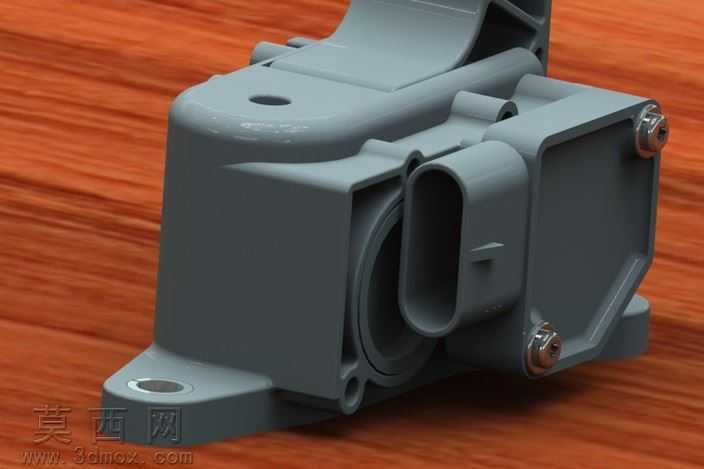

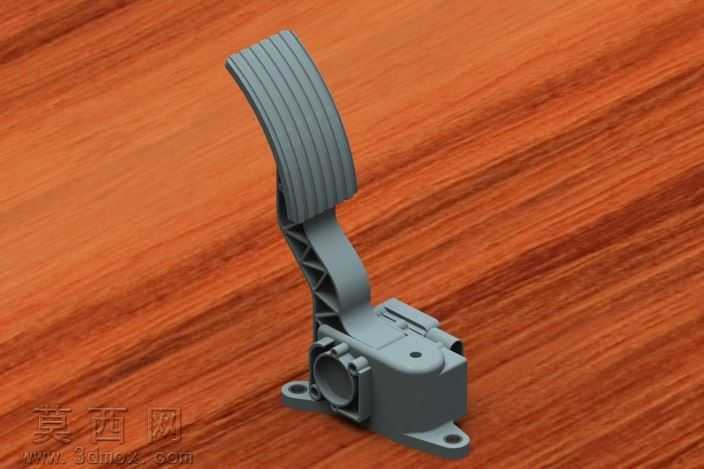

本作品为已投入量产的电动式汽车脚踏板三维模型，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先根据整车安装空间边界确定踏板基座的安装孔位坐标与整体外轮廓尺寸，保证基座三个带衬套的安装孔位与车身安装支架的匹配精度，避免装车后出现装配干涉问题。建模过程中对踏板臂的踩踏曲面做了精细化处理，表面的防滑凸筋采用等距阵列特征生成，凸筋的高度、间距与弧度完全贴合人体脚掌踩踏的施力角度，兼顾踩踏时的摩擦力与长时间操作的舒适度，避免脚掌打滑影响驾驶安全。模型完整还原了踏板内部的信号触发结构、复位弹簧组件、转轴铰接结构与阻尼调节结构，所有铰接位置均预留了合理的转动间隙与耐磨衬套安装位，转轴与基座的配合公差按照量产件的装配要求设定，既保证踏板转动的顺滑度，又避免长期使用后出现旷量异响。材质渲染阶段针对不同部件做了区分设置：基座与踏板臂采用玻纤增强尼龙材质，渲染时调整材质参数还原哑光磨砂的工程塑料质感，表面添加细微的脱模纹理与材质颗粒感，还原量产注塑件的真实外观；金属转轴、固定螺丝与安装衬套采用镀锌钢材材质，渲染时添加轻微的金属反光与表面镀层的细微质感，区分金属件与塑料件的视觉差异；背景采用木纹桌面环境，打光采用柔和的三点布光方案，主光从斜上方照射凸显踏板的整体轮廓与结构层次，辅光补亮暗部避免结构细节死黑，轮廓光勾勒踏板边缘提升模型立体感，最终渲染效果清晰展现踏板的所有外部结构与装配关系。设计过程中充分考虑了踏板的踩踏行程与信号输出的线性对应关系，内部的信号发生模块安装位做了定位筋设计，保证传感器安装位置精度，确保踩踏过程中电信号输出平稳线性，传递给车辆处理器后能够精准识别驾驶意图，实现顺畅的动力输出控制；同时复位弹簧的弹力参数经过反复校核，保证踏板踩踏力度符合日常驾驶的操作习惯，松开踏板后能够快速平稳复位，避免出现卡滞、回弹延迟等问题。所有结构细节均按照量产开模的要求设计，塑料件的壁厚均匀过渡，所有转角位置均添加了合理的脱模斜度与圆角，避免注塑过程中出现缩水、缺胶等工艺问题，铰接位置的耐磨结构设计有效提升踏板的使用寿命，满足整车全生命周期的使用要求。
