流线型双门跑车外观造型三维数模

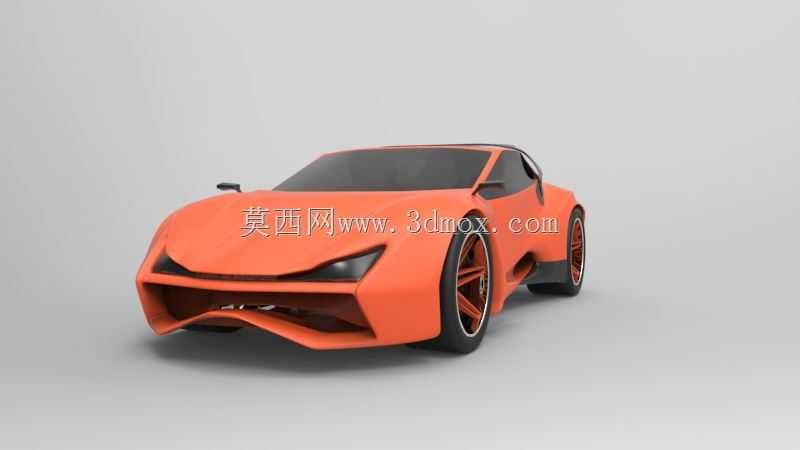

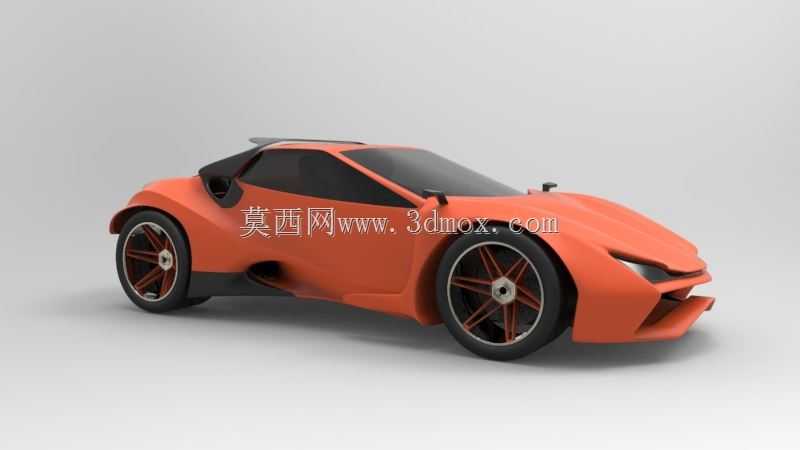

　　该模型聚焦乘用车外观曲面的正向设计逻辑，完整还原了双门运动跑车的外覆盖件形态，可作为造型评审、油泥模型参考、曲面建模练习的基准数模使用。在汽车造型开发流程中，这类外表面数模是衔接造型创意与工程结构设计的核心载体，前期造型团队输出的效果图、小比例油泥扫描数据，都需要通过这类高精度曲面模型完成数字化落地，后续的风阻仿真验证、外覆盖件冲压工艺可行性分析、内外饰安装边界匹配，都要基于该类外表面数模开展。从模型呈现的形态来看，整车采用低趴宽体的运动化姿态，轮拱外凸的造型预留了足够的大尺寸轮毂安装空间，轮眉与轮胎的间隙控制在运动车型的常规合理区间，既保证转向过程中轮胎不与轮拱发生运动干涉，也能兼顾视觉上的贴地感。

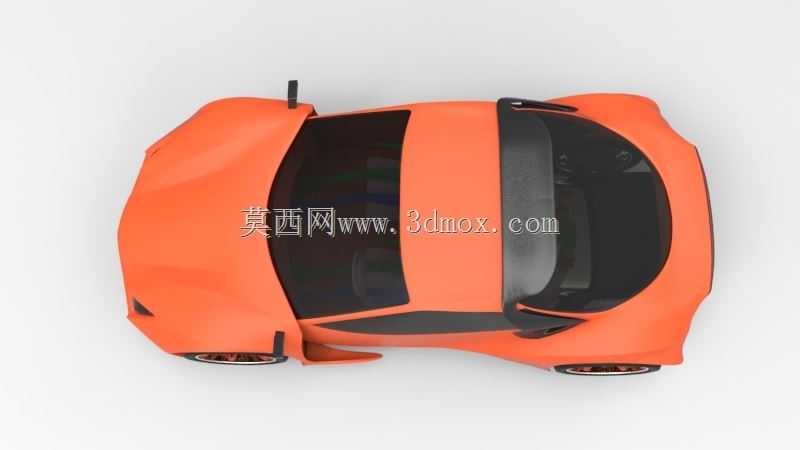

　　车顶线条从A柱顶端顺滑过渡到车尾，形成快背式的溜背轮廓，这类曲面在建模时需要严格控制G2以上的曲面连续性，避免后续光影验证时出现曲面褶皱，同时该轮廓也能优化整车空气动力学表现，降低高速行驶时的车尾涡流阻力。车身侧面的型面采用大曲率的凹凸转折设计，腰线从前翼子板一直延伸至车尾，形成清晰的光影折线，这类特征在建模时需要兼顾冲压成型的工艺性，曲面的拔模角度控制在合理范围，避免出现负角导致冲压模具结构过于复杂，同时型面的R角过渡也需要匹配外覆盖件的冲压圆角要求，避免出现锐边导致的涂装、装配环节问题。车头部分的下压姿态明显，前舱盖的曲面带有向内收的筋线特征，既可以提升前舱盖的结构刚度，也能优化车头的气流导向，让气流更顺畅地流向车侧与车底。

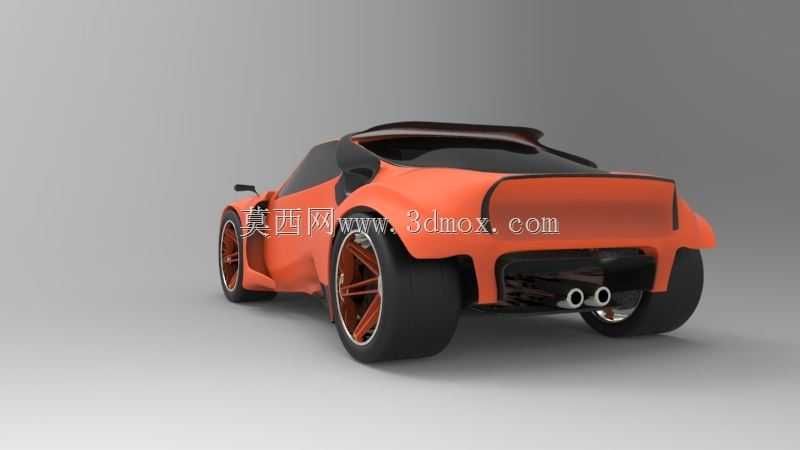

　　车门区域的曲面贴合整车侧面的整体走势，门把手采用隐藏式的齐平设计，与车身曲面完全融合，能有效降低高速行驶时的风噪与风阻。侧窗的轮廓贴合溜背车顶的线条，B柱采用隐藏式的涂黑设计，视觉上形成连贯的侧窗整体感，窗框的曲面边界与侧围外板的匹配间隙控制在常规乘用车的设计公差范围内，为后续密封条、玻璃升降机构的安装预留了足够的边界空间。车尾部分的宽体造型与前翼子板呼应，后包围的型面向上收窄，预留了后扩散器的安装位置，能梳理车底气流提升高速行驶的下压力。在实际的项目应用中，这类外观数模完成后，首先会进入空气动力学仿真环节，通过CFD软件模拟不同车速下的车身表面压力分布、气流走向，验证风阻系数、升力系数是否满足设计指标，

　　针对风阻偏大的区域调整曲面曲率，比如优化A柱的圆角、调整后视镜安装基座的曲面角度、优化车尾的上翘角度，平衡造型视觉效果与气动性能。之后会进入工程可行性分析阶段，冲压工艺团队会针对每个外覆盖件的曲面做成型性分析，验证曲面的拉伸率、起皱风险，针对成型困难的区域微调曲面的R角与曲率，保证零件能通过常规冲压工艺批量生产。总装团队会基于外表面数模向内偏移板件厚度，搭建白车身的结构框架，匹配悬架、动力总成、内外饰零件的安装空间，验证整车的接近角、离去角、纵向通过角等通过性参数是否满足设计要求，同时校核轮胎跳动、转向时与轮拱、翼子板的运动间隙，避免出现干涉问题。对于三维建模从业者而言，该模型的曲面构建逻辑具备较高的参考价值，整车所有外表面都采用四边面拓扑结构，曲面的控制点排布均匀，没有出现碎面、收敛点过多的问题，大面之间的过渡采用渐消面处理，保证光影反射的连续性，这类建模思路可以直接复用在各类交通工具的外观曲面建模工作中，帮助建模人员掌握A级曲面的构建标准，理解造型特征与工程约束之间的平衡逻辑。
