流线型概念跑车外观曲面结构设计

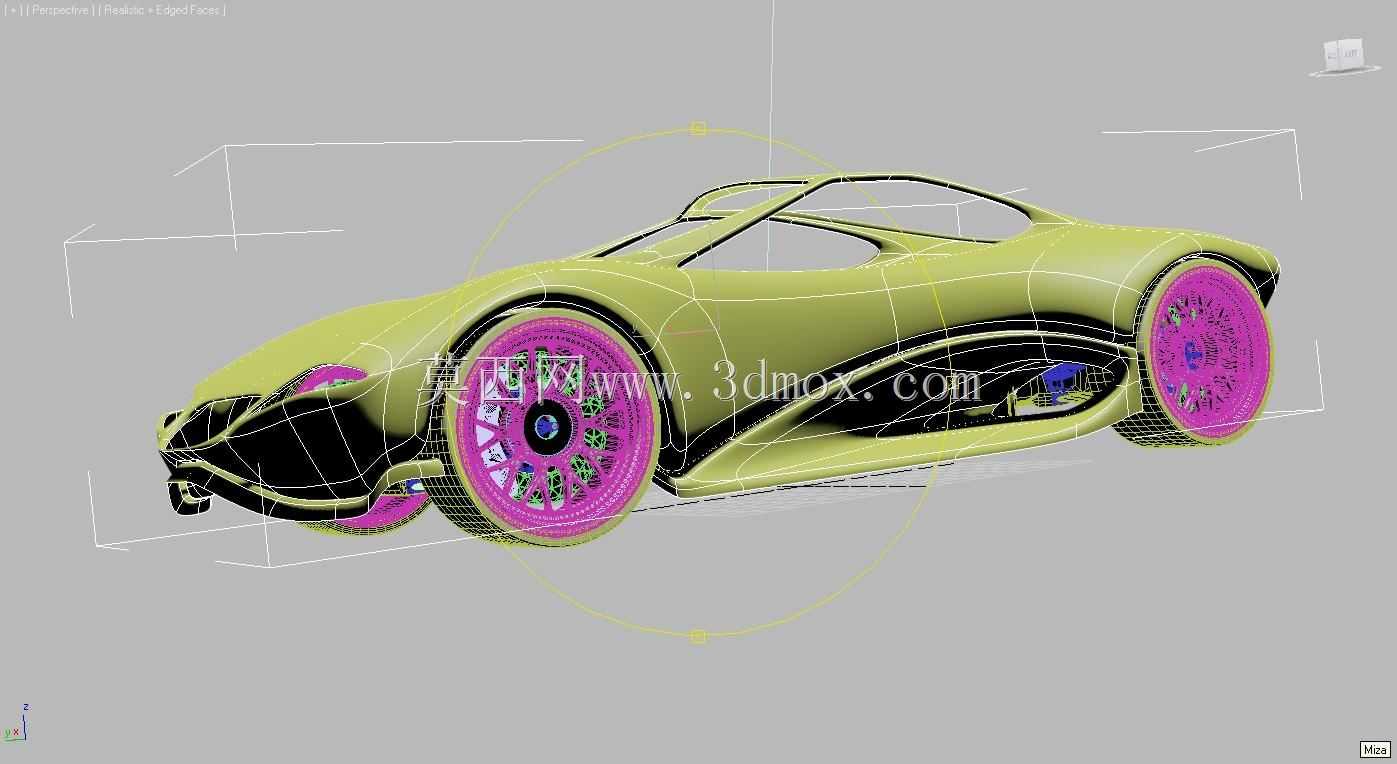

　　这款概念跑车的曲面设计完全围绕空气动力学性能展开，在建模阶段就将风阻系数优化作为核心目标，整个车身外表面没有生硬的折角转折，所有型面都采用G2连续的曲率过渡，从车头鼻锥开始的曲面顺着前轮拱上方自然抬升，形成引导气流快速通过车侧的导流曲面，轮拱边缘特意做了外扩的包覆结构，能够在车辆高速行驶时梳理轮腔附近的乱流，减少轮胎转动带来的气动阻力。车轮部分采用了大尺寸的多辐式轮毂结构，轮毂辐条的造型同样做了气动优化，每根辐条的截面都采用类似机翼的流线型设计，在旋转过程中能够带动气流快速导出轮腔，同时轮毂中心的锁紧结构采用嵌入式设计，避免突出结构带来的额外风阻，轮胎与轮拱之间的间隙经过反复校核，既保留了足够的跳动行程，又不会因为间隙过大产生气流紊流。

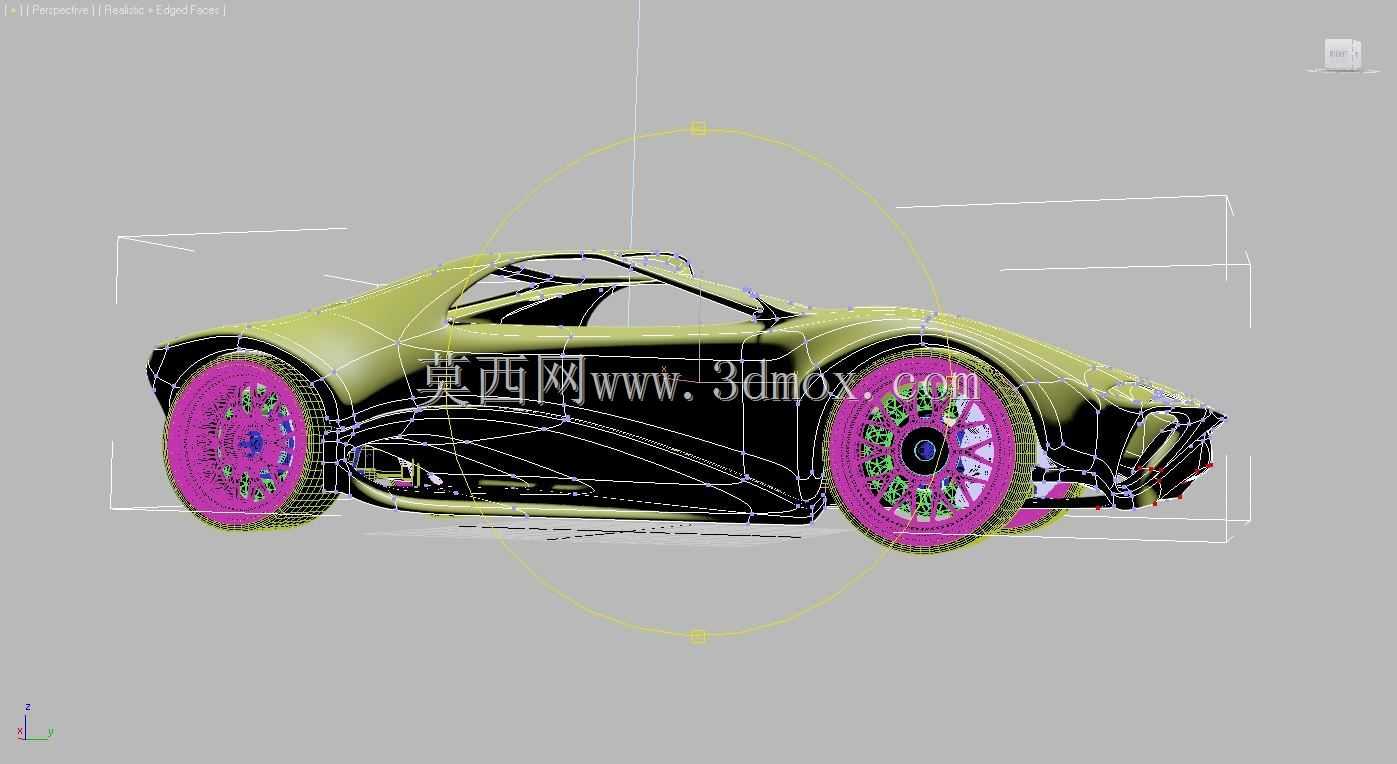

　　车身侧面的内凹曲面是整个造型的核心特征，这条从车头一直延伸到车尾的内凹型面，一方面能够降低车身侧面的视觉重心，让整车呈现出贴地飞行的姿态，另一方面在实际行驶过程中，这个曲面能够形成类似文丘里管的气流加速通道，让车底的气流快速通过，产生额外的下压力，提升高速行驶的稳定性。车门与车身的分缝完全隐藏在曲面转折的棱线位置，既保证了外观的整体性，又在结构上预留了足够的密封安装空间，车门铰链的安装点在建模阶段就做了结构预留，能够适配常规的剪刀门或者平开门结构，不需要额外修改外覆盖件的曲面。

　　车头部分的下包围采用一体化的前唇设计，前唇的最前端低于车身底板15mm，能够将前方的气流快速导入车底的扩散器结构，同时前唇两侧预留了刹车冷却风道的开口，气流通过开口后直接导向前轮的刹车卡钳位置，能够在连续制动时为刹车系统提供足够的冷却气流，避免刹车热衰减。车尾部分的曲面快速收窄，配合上翘的尾翼结构，能够在车尾形成稳定的涡流区，减少车尾的真空拖拽阻力，尾灯的安装位置完全嵌入车身曲面，没有突出于车身表面的结构，进一步降低了气动阻力。

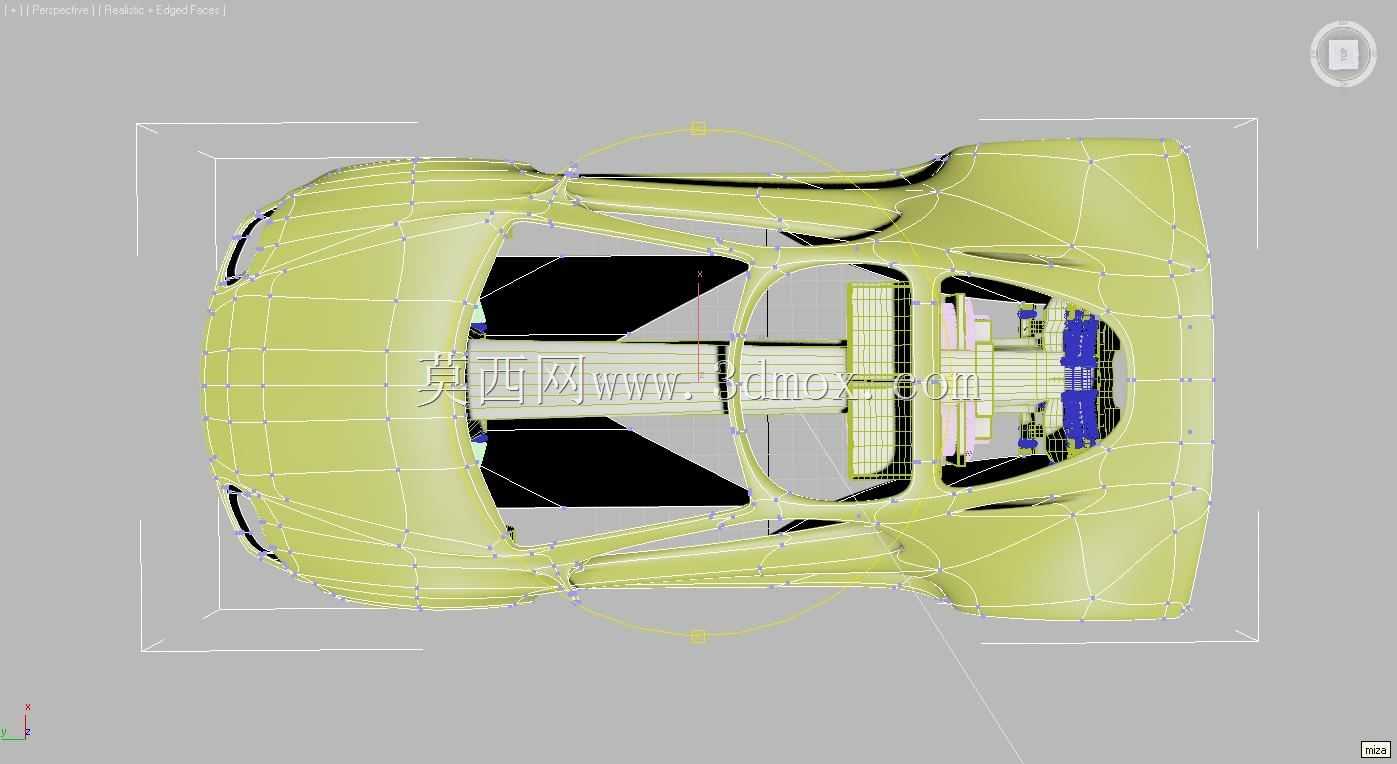

　　在建模过程中，所有的曲面都经过了曲率梳检查，确保没有曲率突变的区域，避免后续加工过程中出现表面褶皱或者反光不均的问题，车身外覆盖件的厚度统一按照1.2mm的钢板冲压厚度预留，内部的安装支架位置都做了结构避让，不会出现外曲面与内部结构干涉的问题。整车的轴距按照2700mm的标准运动车型尺寸设定，轮距前后分别为1680mm和1650mm，整车高度控制在1150mm，既保证了车内足够的乘坐空间，又维持了低趴的运动姿态，车身底部完全采用平整化的覆盖件设计，从车头前唇到车尾扩散器的整个底板没有突出的结构，能够让车底气流快速通过，进一步提升整车的气动效率。

　　车轮的定位参数在建模阶段就做了初步设定，主销后倾角设定为7度，主销内倾角设定为12度，能够保证车辆在高速转向时的回正力矩，同时前轮的外倾角设定为负1.5度，在弯道行驶时能够让轮胎接地面积最大化，提升弯道抓地力。悬架的安装点位置在车身内部做了预留，能够适配常规的双叉臂独立悬架结构，弹簧和减震器的安装位置避开了车身的曲面结构，不会在外观上出现突出的结构。整个模型的曲面拆分完全按照实际冲压工艺的要求进行，每个覆盖件的分块都考虑了冲压拔模角度，所有的安装孔位都做了凸台加强结构，避免安装时出现应力集中导致的覆盖件变形。
