车用带通风槽轮胎挡泥护板结构设计

　　日常做整车底盘外饰件匹配时，轮边挡泥结构是很容易被忽略但直接影响整车使用体验的部件，这款带通风槽的挡泥护板，是针对非封闭轮舱的乘用车辆、场地作业车辆开发的轮边防护结构，区别于传统全封闭平面挡泥板，它在护板上部做了等距排布的通风格栅结构，主要解决轮边制动系统散热、行驶过程中轮舱乱流疏导的问题。

　　从实际装车场景来看，这类挡泥护板多用于轮拱外露的越野车型、场地通勤的低速作业车辆，以及部分改装款乘用车辆的后轮位置：车辆行驶过程中，轮胎带起的泥水、碎石会被护板的弧形包覆面阻挡，避免直接飞溅到车身侧围、后方跟随车辆的视野区域，同时上部的通风槽可以引导行驶气流直接扫过制动鼓或者制动盘表面，带走制动过程中产生的热量，避免长距离制动后制动件温度过高引发的制动效能衰减，这一点在丘陵地区多弯路段行驶、或者场地作业车辆频繁启停的工况下优势非常明显。

　　设计这款结构的时候，首先要匹配对应轮胎的外径与断面宽度，护板的弧形内曲面要和轮胎的滚动外轮廓保持均匀的安全间隙，常规适配15-17寸乘用车轮胎的版本，这个间隙控制在25-35mm之间，既不会因为间隙过小在轮胎跳动、悬架压缩极限位置发生剐蹭，也不会因为间隙过大导致泥水从缝隙处甩出失去防护作用。护板的安装边界集中在靠近车架侧的平直翻边上，预留了3个等距的安装孔位，孔位做了内嵌的加强凸台，避免安装螺栓锁紧后护板本体出现应力开裂，安装点的位置要避开悬架摆臂、减震器的运动行程，同时要和轮拱内侧的钣金安装位完全对齐，不需要额外做转接支架就能直接装车。

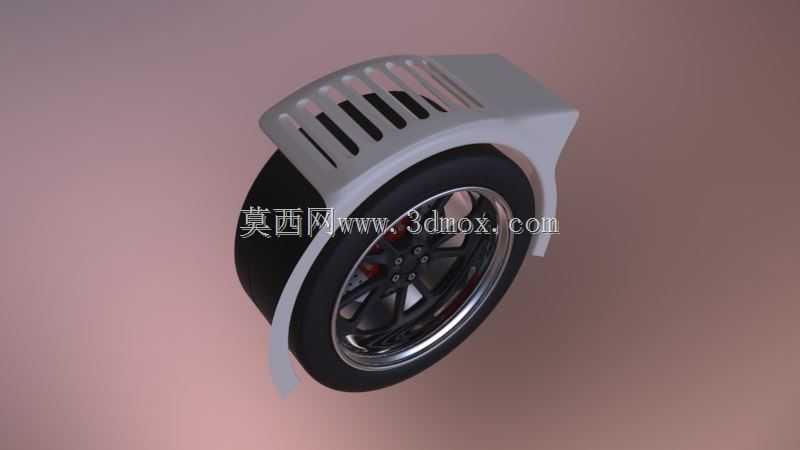

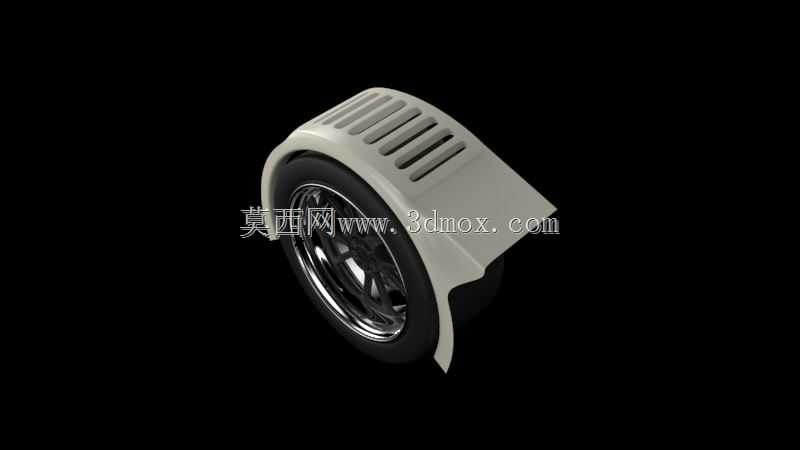

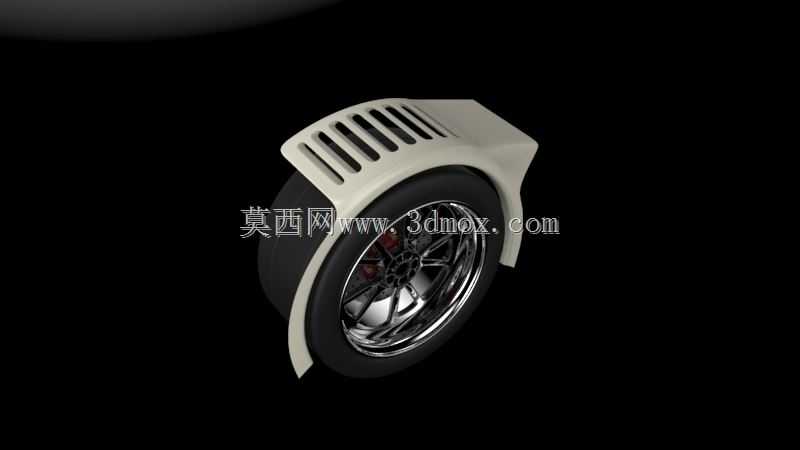

　　结构细节上，护板上部的通风槽不是简单的开槽，每一条格栅的导向角度都顺着车辆行驶的气流方向做了15度的倾斜，格栅的筋条厚度控制在2.5mm，既保证了护板整体的结构强度，在车辆高速行驶时不会因为气流冲击产生振颤异响，也不会因为筋条过厚遮挡过多通风面积。护板靠近轮胎接地面的下边缘做了向内收的卷边结构，这个结构可以改变被轮胎带起的气流方向，把裹挟的泥水导向地面，而不是顺着护板边缘向车身两侧扩散，能有效减少雨天行驶时车身侧围的泥水污染面积。护板的材质选用耐候改性PP材料，本身具备一定的弹性，在遇到轻微碎石冲击、或者低温环境下的小磕碰时不会直接脆裂，表面做了哑光磨砂处理，避免行驶过程中反光影响驾驶员观察侧后方视野。

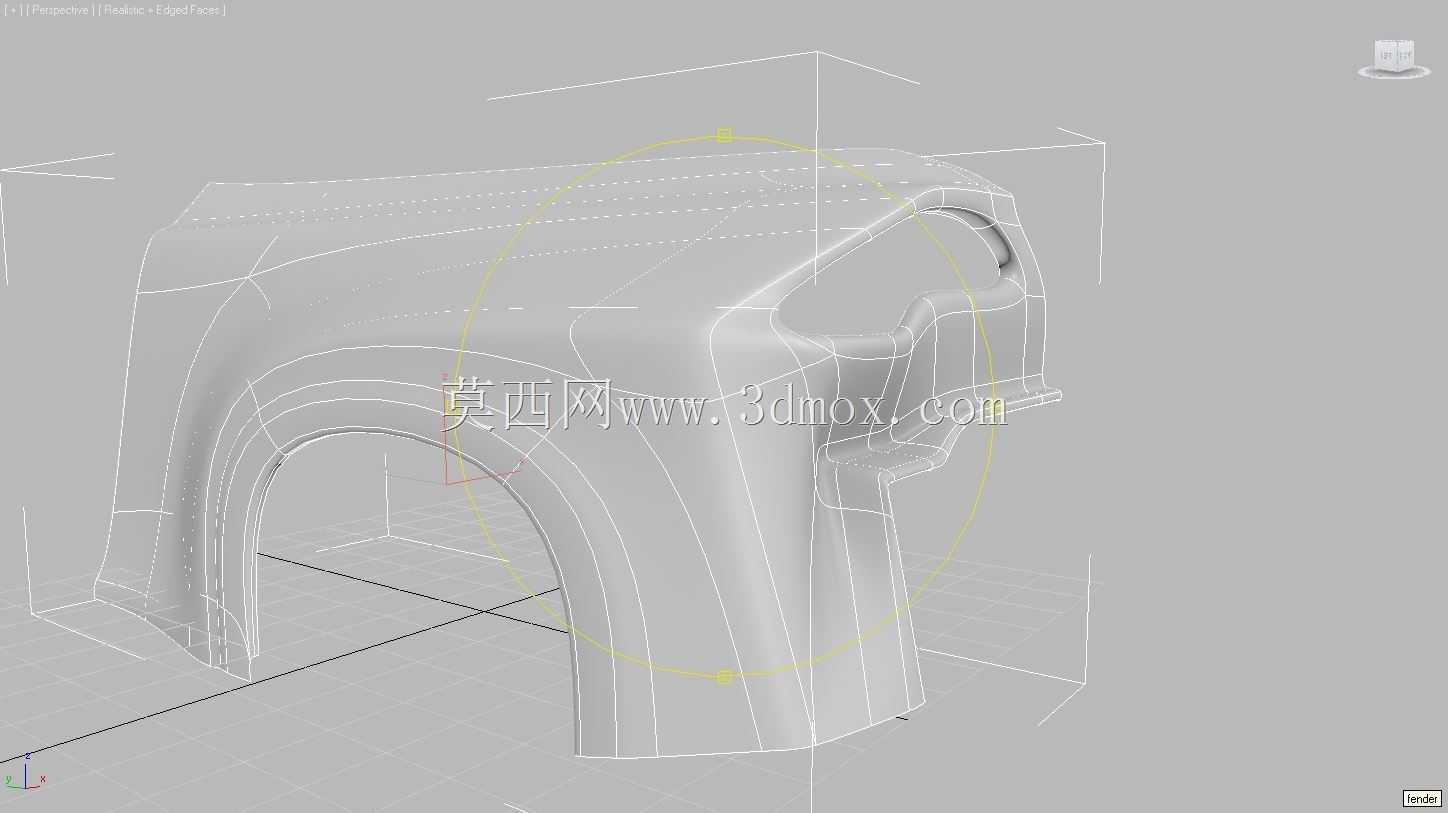

　　做三维建模的时候，要先根据轮胎的跳动包络面做护板的基础曲面，再把安装点的位置和整车坐标系对齐，通风槽的结构要做拔模处理，方便后续注塑开模的时候顺利脱模，所有的棱边都做了R2以上的圆角过渡，避免应力集中，同时也能减少生产过程中的飞边问题。和传统全封闭挡泥板相比，这款带通风结构的护板在同等防护能力下，轮舱区域的空气流通效率能提升40%左右，连续制动工况下制动盘的平衡温度能降低8-12摄氏度，同时护板本身的风阻系数更低，不会在轮边形成明显的气流涡区，对降低整车高速行驶的风噪也有一定的辅助作用。

　　实际选型匹配的时候，除了核对轮胎尺寸和安装孔位，还要注意护板的伸出长度，要保证轮胎在最大转向角度的时候，护板边缘不会和轮胎侧壁发生接触，对于带轮毂电机的电动车型，还要适当加大护板和电机外表面的间隙，避免通风气流夹带的泥水长期附着在电机壳体上引发锈蚀。这款结构的建模过程中，所有的安装基准都和整车底盘的安装坐标系保持统一，结构工程师拿到模型后可以直接调用到整车装配文件里做干涉检查，不需要再做额外的坐标转换，曲面的曲率连续，后续做渲染、工程图导出的时候都能直接使用。
