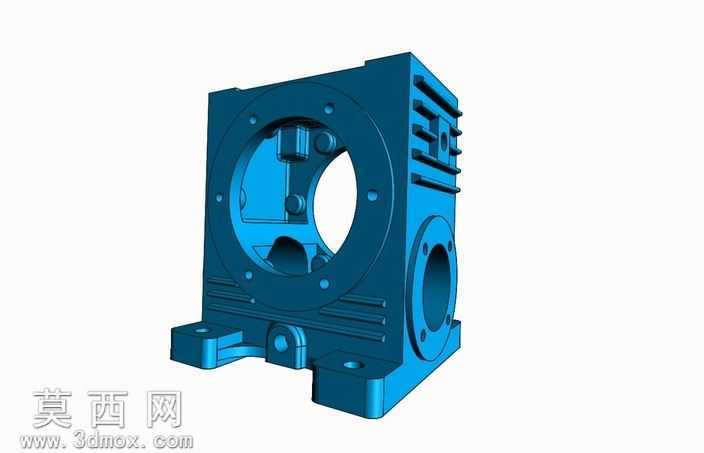

蓝色铸造箱体式机械传动壳体结构

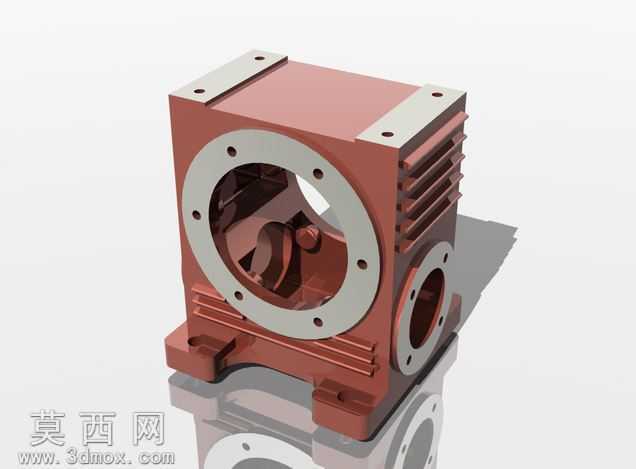

该机械壳体结构采用三维参数化建模方式完成整体设计，建模过程中优先以铸造工艺的成型逻辑为核心搭建基础特征，首先绘制底部带安装孔的支撑底座草图，通过拉伸特征生成带定位凸台的基座结构，基座两侧预留的螺栓过孔可直接适配标准紧固件的安装公差，保证后续装配时的定位精度。主体腔体部分采用抽壳与布尔运算结合的方式构建，正面开设大尺寸圆形轴承安装孔，孔周均匀分布六个螺纹安装孔，用于固定端盖类密封零件，孔位的同轴度公差在建模阶段通过基准轴约束严格控制，避免后续装配出现轴承卡滞问题。腔体侧面设计有带散热筋条的外壁结构，筋条沿腔体轴向平行排布，既可以提升壳体整体的结构刚性，降低传动过程中的共振形变，也能增大壳体散热面积，适配内部传动部件运转时的散热需求。侧面的小型圆形轴孔用于伸出动力输入轴，孔位周边同样设计有密封件安装槽，可嵌入密封圈阻挡润滑油渗漏与外部粉尘侵入。建模时对壳体所有转角位置都添加了符合铸造工艺要求的圆角过渡，避免尖锐棱角导致的铸造应力集中问题，同时对安装面、配合面都预留了后续机加工的余量特征，保证模型可直接对接生产工艺环节。材质渲染阶段选用了工业常用的铸钢喷蓝漆材质，调整材质的粗糙度参数模拟工业漆面的哑光质感，对安装孔、配合面位置单独赋予金属机加工的高亮材质，区分铸造面与机加工面的视觉差异。整体结构设计兼顾了传动部件的容纳空间、安装固定的稳定性、运转过程的散热需求与密封防护性能，内部腔体的加强筋布局经过受力仿真优化，可承受齿轮传动过程中产生的径向与轴向载荷，底部的分体式支撑脚可将设备运转的振动均匀传递至安装基础，降低整体运行噪音。
