V型12缸汽车发动机曲柄连杆机构三维设计

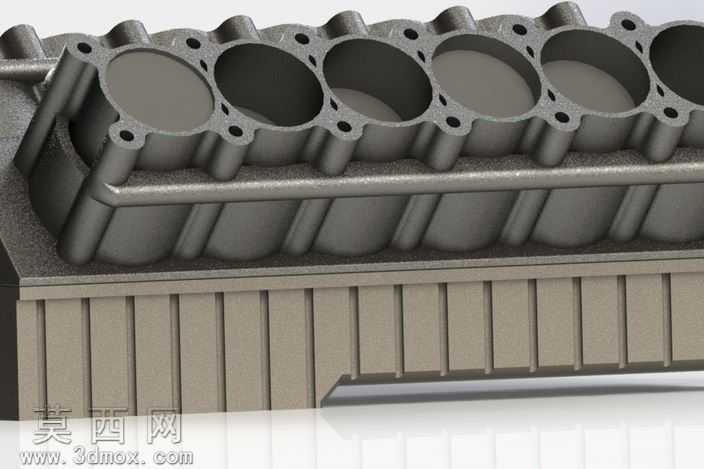

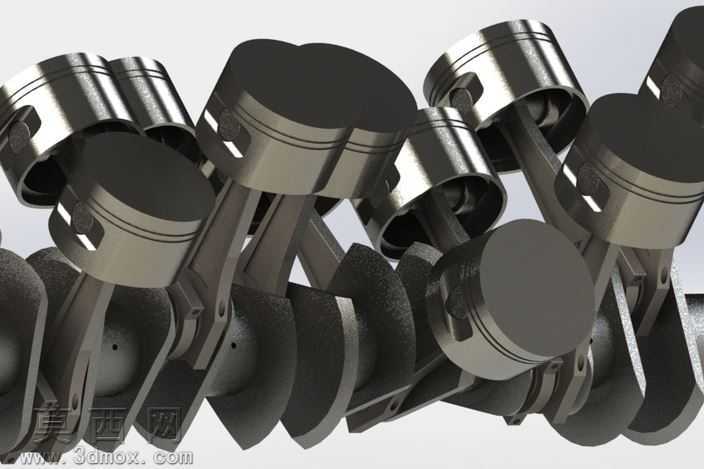

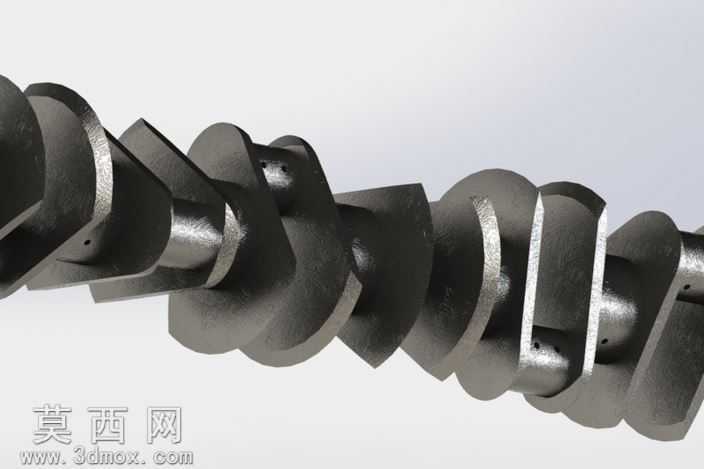

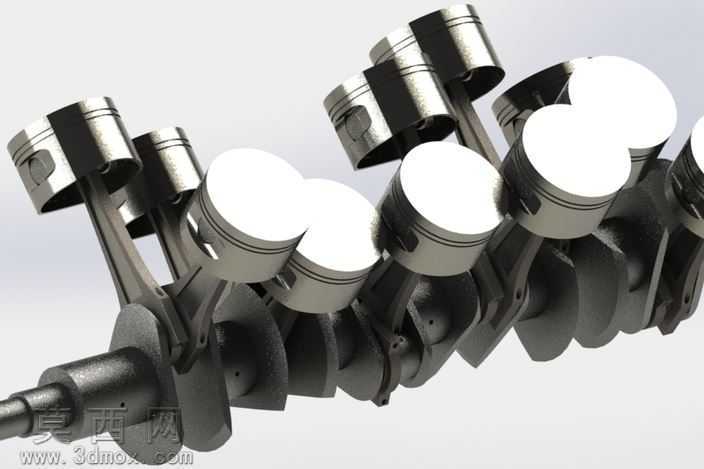

本作品为V型12缸内燃机核心曲柄连杆机构的三维建模设计成果，建模过程严格遵循内燃机动力传递的机械原理，还原V型布局发动机的核心结构特征。建模阶段以参数化设计为核心思路，先完成曲轴的基准建模：依据V12发动机的点火间隔角与缸体夹角参数，确定12个曲柄销的空间相位排布，精准绘制各段主轴颈、曲柄臂、平衡块的回转特征，通过拉伸、切除、圆角过渡等特征操作完成曲轴整体建模，保证各轴段同轴度、曲柄销相位角符合工程设计公差要求。随后完成活塞与连杆组件建模：活塞部分还原顶部燃烧室凹坑、环槽结构、活塞销座的细节特征，根据V型缸体的排布角度确定活塞销的偏置参数；连杆部分区分大头、杆身、小头结构，杆身采用工字型截面的力学优化结构，大头做分体式设计匹配轴瓦安装需求，同时完成活塞销、连杆轴瓦等配套小零件的参数化建模，保证各零件间的装配间隙符合机械设计规范。装配阶段采用自下而上的装配逻辑，先完成单缸活塞连杆组件与对应曲柄销的配合装配，再按照V型12缸的两侧缸排夹角，依次将12组组件装配到曲轴对应的曲柄销位置，添加同轴、重合、角度等配合约束，完整还原曲轴转动带动活塞做往复直线运动的机械运动关系，可直观展示V12发动机做功行程中各缸活塞的运动相位差。材质与渲染阶段，针对不同零件的实际工况赋予对应材质：曲轴、连杆等高强度承载零件赋予调质合金钢材质，调整金属粗糙度与反射参数体现锻钢件的哑光金属质感；活塞部分赋予铝合金材质，还原铸铝件的轻质金属外观；各摩擦配合面做细微的纹理处理区分加工面与非加工面。渲染阶段采用三点布光方案，主光突出曲柄连杆机构的整体空间排布，辅光勾勒活塞顶部、曲轴平衡块的轮廓细节，补光消除零件装配缝隙处的死黑区域，最终渲染图清晰展现V12发动机核心部件的精密结构与金属质感，完整呈现多缸内燃机动力转换核心机构的设计细节。
