胶合板拼装式复古卷轴座钟结构设计

　　这款座钟的结构设计完全围绕胶合板拼装工艺展开，核心构件分别采用6mm与3mm两种厚度的胶合板加工，所有连接位置均采用公制尺寸的榫卯咬合结构，无需额外金属紧固件即可完成整体装配，适配小型激光切割机、数控带锯的加工精度要求，加工时无需复杂工装定位，普通木工加工场景即可完成构件制作。从实际应用场景来看，这款产品既可以作为家居软装中的复古风格桌面摆件，也可作为手工拼装教学的实操案例，构件拆分逻辑清晰，装配步骤符合普通人的动手操作习惯，成品放置于书桌、置物架、玄关柜面时，可同时满足计时功能与装饰属性。

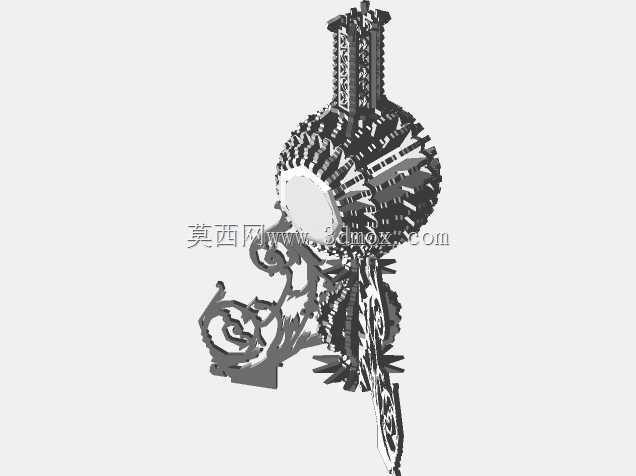

　　设计初期首先确定了对称式的整体布局，钟体顶部的装饰尖顶与两侧的支撑构件完全镜像，既降低了加工时的板材损耗，也让整体视觉重心保持稳定，不会出现放置时的侧倾风险。整体外形的横向宽度控制在220mm范围内，纵向高度控制在310mm，前后纵深为80mm，放置时占用的桌面面积极小，适配绝大多数家庭的窄边置物层板安装边界，无需额外预留过多操作空间。钟体中部的卷轴式结构是设计的核心亮点，卷轴构件采用3mm胶合板切割后卷制成型，表面预留的刻度标识位置可直接粘贴纸质时间刻度，也可通过激光雕刻直接在板材表面加工刻度线，卷轴两端的支撑座采用6mm胶合板叠层固定，内部预留的走时机芯安装槽位适配市面上通用的石英钟机芯尺寸，安装时只需将机芯从背部卡槽推入，拧紧固定螺母即可完成走时模块的装配，后续更换电池时无需拆解整体结构，直接从背部预留的电池仓开口即可操作。

　　两侧的装饰性支撑构件采用分层镂空设计，既减轻了整体重量，也让复古质感更加突出，镂空位置的转角均做了R2mm的圆角处理，避免拼装时出现尖锐边角划伤操作人员的情况，所有构件的拼接公差控制在0.1mm范围内，既保证拼装时的顺畅度，也不会出现装配后松动晃荡的问题。底部的支撑底座采用整板6mm胶合板切割，四个角位置做了倒角处理，底部预留的防滑垫粘贴槽位可粘贴3mm厚的橡胶防滑垫，放置在光滑漆面桌面时不会出现滑动，也不会刮伤桌面涂层。

　　从结构强度角度考量，所有受力位置均采用叠层胶合的加固方式，顶部装饰尖顶与支撑座的连接位置设计了插榫结构，插入后可通过木工白胶进一步加固，即使长期放置也不会出现构件脱落的问题。走时机芯的安装位置做了下沉式设计，机芯整体嵌入钟体内部，不会突出于背部平面，贴墙放置时可完全贴合墙面，不会出现前倾的情况。卷轴结构的转动阻尼经过反复调整，日常走时过程中不会出现非必要的晃动，指针转动时的震动不会传导至外部装饰构件，避免出现共振产生的异响。

　　针对手工拼装的场景需求，所有构件的编号可直接在激光切割时雕刻在构件的非外露面，拼装时只需按照编号对应卡槽位置即可完成组装，无需额外的装配说明书也能顺利完成整体拼接，拼装完成后的整体重量控制在450g左右，挪动时十分轻便，即使是儿童也能轻松拿起。板材利用率方面，整套构件排版后仅需一张A4尺寸的6mm胶合板与半张A4尺寸的3mm胶合板即可完成所有零件加工，加工余料可用于制作小型装饰配件，材料浪费率控制在8%以内，非常适合小批量定制加工或者个人DIY制作场景。
